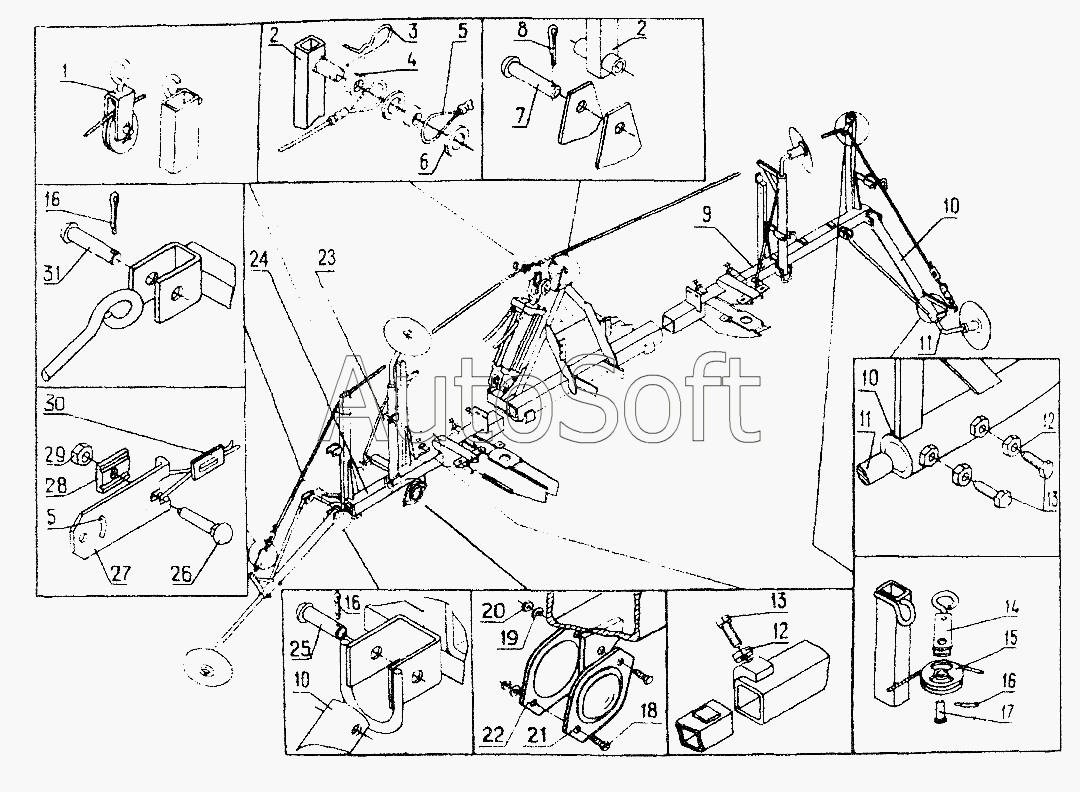

Каталог запасных частей к технике: Красная Звезда СОН-4,2 (2005). Маркер СОУ03.000
17
31
30
29
28
27
26
25
24
23
22
21
20
19
18
1
16
16
16
15
14
13
13
12
12
11
11
10
10
10
9
8
7
6
5
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СОУ03.020 | С***0 | Кронштейн | |
| 1 | С***1 | Блочок | |
| 2 | С***0 | Рычаг | |
| 3 | С***2 | Шплинт пружинный | |
| 4 | С***2 | Втулка | |
| 5 | С***4 | Канат | |
| 6 | [***] | Шайба С16.01.10.019 ГОСТ11371 | |
| 7 | С***3 | Штырь | |
| 8 | [***] | Шплинт 5х28.019 ГОСТ397 | |
| 9 | С***0 | Рама | |
| 10 | С***9 | Кронштейн | |
| 11 | З***4 | Ось | |
| 12 | [***] | Гайка М10-6Н.6.019 ГОСТ5915 | |
| 13 | С***9 | ВИНТ | |
| 14 | С***0 | Скоба | |
| 15 | С***В | Ролик | |
| 16 | [***] | Шплинт 3,2х18.019 ГОСТ397 | |
| 17 | С***2 | Штырь | |
| 18 | [***] | Болт М6-6gх14.58.019 ГОСТ7796 | |
| 19 | [***] | Шайба 6.65Г.019 ГОСТ6402 | |
| 20 | [***] | Гайка М6-6Н.6.019 ГОСТ5915 | |
| 21 | [***] | Световозвращатель ФП310Е ТУ37.003.552 | |
| 22 | [***] | Световозвращатель ФП315 ТУ37.003.552 | |
| 23 | С***А | Замок | |
| 24 | С***0 | Кронштейн | |
| 25 | С***2 | Штырь | |
| 26 | [***] | Болт М10-6gх25 58.019 ГОСТ7802 | |
| 27 | С***3 | Планка | |
| 28 | Т***9 | Прижим | |
| 29 | [***] | Гайка М10-6Н.6.019 ГОСТ5915 | |
| 30 | С***9 | Планка | |
| 31 | С***5 | Штырь |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
