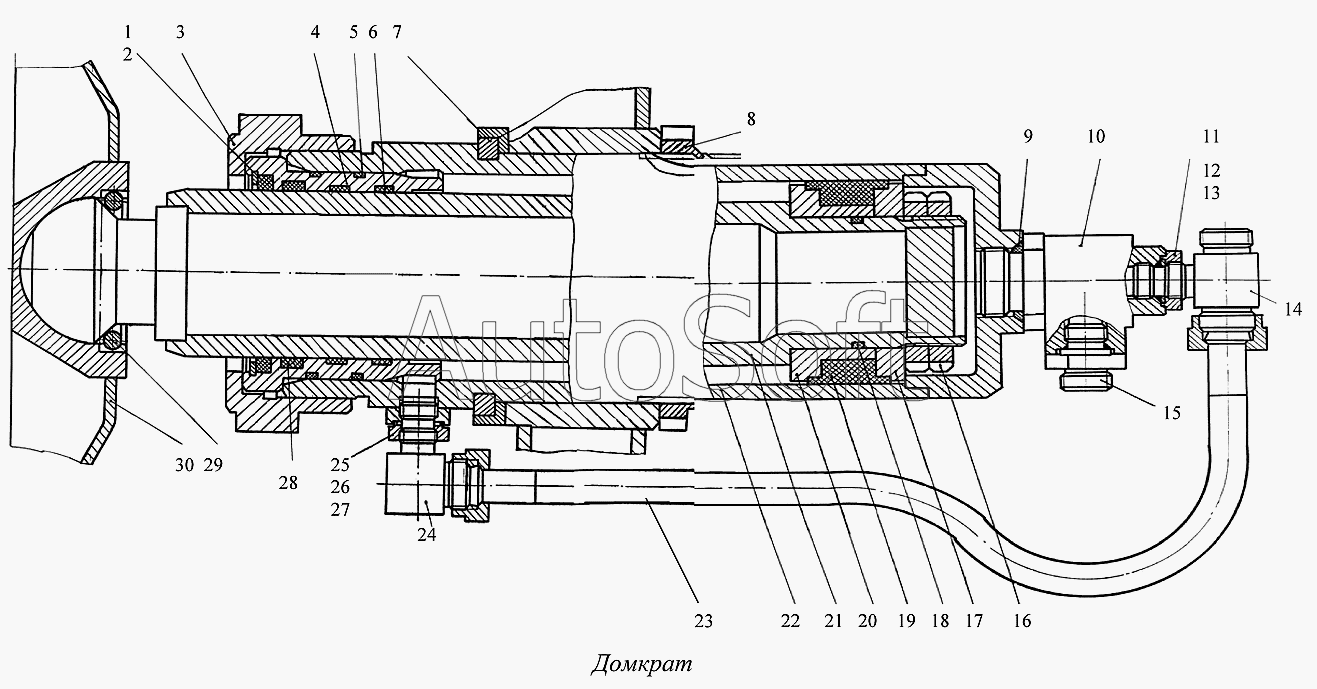

Каталог запасных частей к технике: Геомаш ЛБУ-50 (2003). Домкрат
15
ЛБУ50.21.00.000
28
27
26
25
24
23
22
21
20
19
18
17
16
1
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЛБУ50.21.00.000 | Л***0 | Домкрат | |
| 1 | У***5 | Штуцер | |
| 2 | У***4 | Тройник | |
| 3 | У***8 | Гайка установочная | |
| 4 | У***9 | Шайба защитная | |
| 5 | [***] | Кольцо 015-019-25-2-2 ГОСТ9833-73 | |
| 6 | 5***0 | Гидрозамок | |
| 7 | [***] | Кольцо 030-035-30-2-2 ГОСТ9833-73 | |
| 8 | Ш***6 | Гайка | |
| 9 | Ш***3 | Кольцо | |
| 10 | Ш***2 | Кольцо упорное | |
| 11 | 1***2 | Кольцо | |
| 12 | [***] | Кольцо 094-100-36-2-2 ГОСТ9833-73 | |
| 13 | Г***1 | Втулка цилиндра | |
| 14 | Ш***1 | Гайка цилиндра | |
| 15 | S***5 | Грязесъемник | |
| 16 | [***] | Кольцо В95 ГОСТ13941-86 | |
| 17 | Л***2 | Башмак | |
| 18 | Л***2 | Кольцо | |
| 19 | Е***0 | Манжета | |
| 20 | Ш***4 | Угольник | |
| 21 | Ш***0 | Трубопровод в сборе | |
| 22 | Л***0 | Корпус в сборе | |
| 23 | Ш***0 | Шток в сборе | |
| 24 | Г***3 | Втулка поршня | |
| 25 | D***5 | Манжета | |
| 26 | [***] | Кольцо 059-065-36-2-2 ГОСТ9833-73 | |
| 27 | Г***2 | Кольцо поршня | |
| 28 | Г***1 | Гайка М64х2 |
