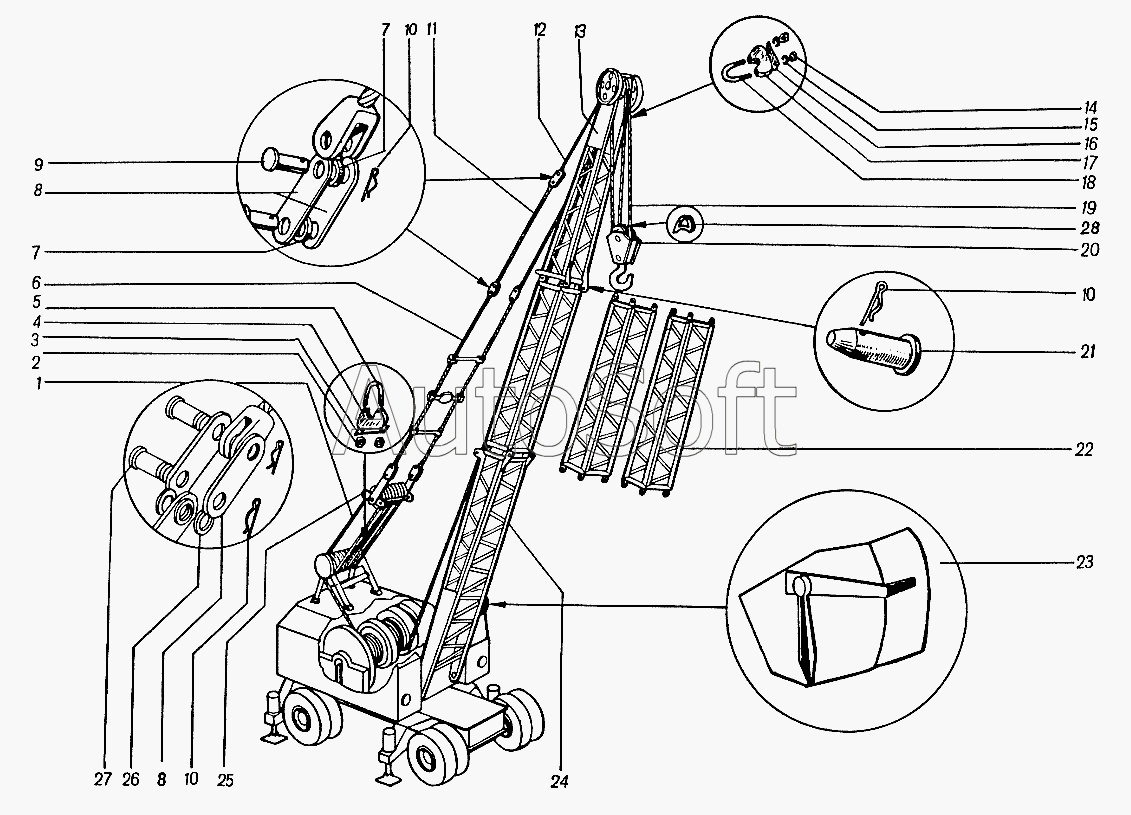

Каталог запасных частей к технике: ЮрМаш КС-4361А (1998). Стреловое оборудование 4361А.32. Стреловое оборудование со стрелой 25,5м 4361А.32-600
1
2
3
4
5
6
7
7
8
8
9
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Канат | |
| 2 | 0***5 | Гайка М12 | |
| 3 | Г***3 | Планка 13/3 | |
| 4 | Г***1 | Колодка 13/1 | |
| 5 | Г***2 | Скоба 13/2 | |
| 6 | 3***0 | Оттяжка | |
| 7 | 3***3 | Кольцо | |
| 8 | 3***1 | Серьга | |
| 9 | 3***9 | Ось | |
| 10 | 3***2 | Чека | |
| 11 | 3***0 | Оттяжка | |
| 12 | 3***0 | Оттяжка | |
| 13 | 3***0 | Головка стрелы | |
| 14 | 0***5 | Гайка М16 | |
| 15 | Н***Г | Шайба 16 | |
| 16 | Г***3 | Планка 19/3 | |
| 17 | Г***1 | Колодка 19/1 | |
| 18 | Г***2 | Скоба 19/2 | |
| 19 | 3***0 | Канат | |
| 20 | 3***0 | Крюковая подвеска 16т | |
| 21 | 3***6 | Ось | |
| 22 | 3***0 | Секция | |
| 23 | 3***0 | Указатель вылетов стрелы | |
| 24 | 3***0 | Основание | |
| 25 | 3***0 | Полиспаст | |
| 26 | 3***2 | Кольцо | |
| 27 | 3***8 | Ось | |
| 28 | 3***5 | Клин |
