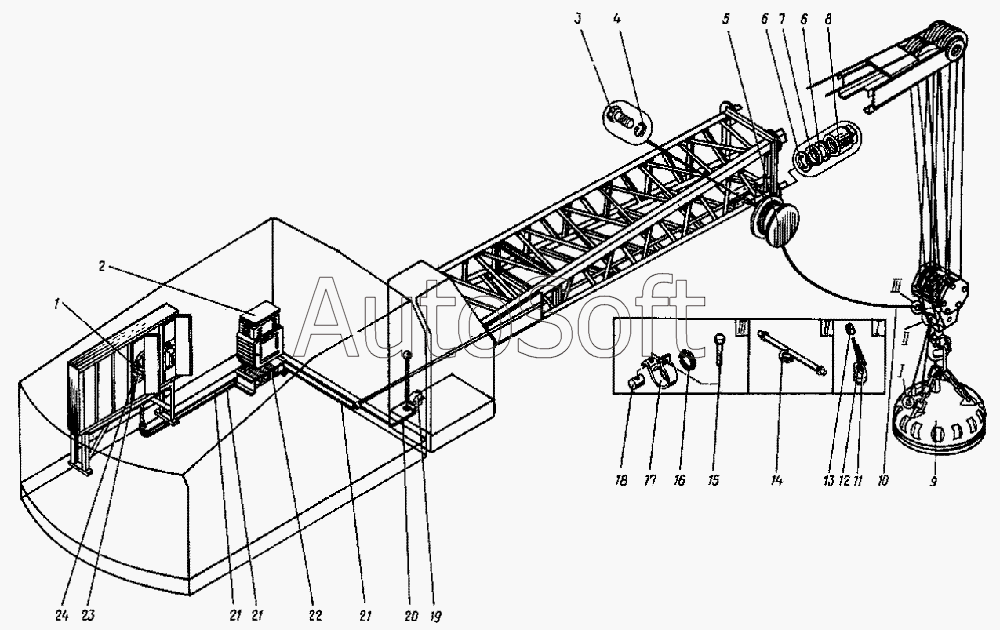

Каталог запасных частей к технике: КМЗ 1 Мая КДЭ-163 (2002). Грузоподъемный электромагнит. (23-00000)
16
24
23
22
21
21
21
20
19
18
17
1
15
14
13
12
11
10
9
8
7
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6-05-919 | 6***9 | Трубка ПВХ4 (30 см.) | |
| 6-05-919 | 6***9 | Трубка ПВХ4 (30 см.) | |
| 6-05-919 | 6***9 | Трубка ПВХ4 (30 см.) | |
| 6017 | 6***7 | Наконечник кабельный № 1 | |
| 6017 | 6***7 | Наконечник кабельный № 1 | |
| 6017 | 6***7 | Наконечник кабельный № 1 | |
| 1 | 2***0 | Установка электрооборудования в панели № 1 | |
| 2 | 2***0 | Установка магнитного контроллера | |
| 3 | 7***8 | Болт М12х25 | |
| 4 | 6***2 | Шайба 12.65Г | |
| 5 | 4***0 | Кабельная катушка | |
| 6 | 4***5 | Шайба | |
| 7 | 4***6 | Шайба | |
| 8 | 4***4 | Гайка | |
| 9 | 1***0 | Электромагнит грузоподъемный ДПМ-117 | |
| 10 | 1***7 | Кабель КРПТ 2х6м (1550 см. - 15,5 м.) | |
| 11 | 2***2 | Рым-болт | |
| 12 | 3***6 | Канат 5,6-Г-В-ЛС-Н-170 L=3260 мм | |
| 13 | 2***3 | Втулка | |
| 14 | 2***0 | Кронштейн для кабеля | |
| 15 | У***0 | Болт хомутика | |
| 16 | 4***1 | Прокладка | |
| 17 | 4***0 | Хомутик | |
| 18 | 4***8 | Ось | |
| 19 | 2***0 | Установка выключателя | |
| 20 | 6***3 | Провод ПГВ-1,5-380 (10 м.) | |
| 21 | 6***3 | Провод ПГВ-1,5-380 (10 м.) | |
| 22 | 2***0 | Установка балластных сопротивлений | |
| 23 | 6***3 | Провод ПГВ-1,5-380 (10 м.) | |
| 24 | 9***1 | Провод ПГВА-1 (1 м.) |
