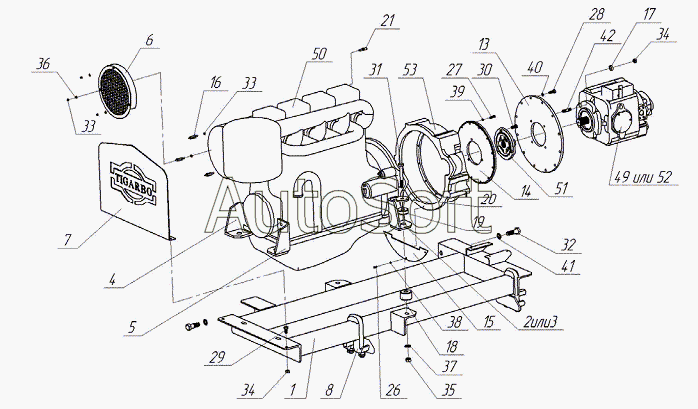

Каталог запасных частей к технике: TIGARBO АБС TIGARBO (2010). Установка силовая
38
28
29
30
31
32
33
33
34
34
35
36
37
27
39
40
41
42
49
50
51
52
53
13
31С.02.00.000-01
1
1
2
3
4
5
6
7
8
31С.02.00.000
14
15
16
17
18
19
20
21
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31С.02.00.000 | 3***0 | Установка силовая | |
| 31С.02.00.000-01 | 3***1 | Установка силовая | |
| 1 | 1***0 | Рама | |
| 1 | 1***1 | Рама | |
| 2 | 1***0 | Кронштейн | |
| 3 | 1***1 | Кронштейн | |
| 4 | 1***0 | Кронштейн | |
| 5 | 1***1 | Кронштейн | |
| 6 | 1***0 | Кожух на вентилятор | |
| 7 | 1***0 | Кожух | |
| 8 | 4***0 | Хомут | |
| 13 | 3***1 | Диск | |
| 14 | 3***2 | Диск ведущий | |
| 15 | 3***3 | Крышка | |
| 16 | 1***8 | Ось | |
| 17 | 4***6 | Шайба | |
| 18 | 4***9 | Втулка | |
| 19 | 4***1 | Втулка | |
| 20 | 4***7 | Крышка | |
| 21 | 1***6 | Штуцер | |
| 26 | Б***6 | Болт М6-6gx14.88.106 | |
| 27 | Б***6 | Болт М8-6gx25.88.106 | |
| 28 | Б***6 | Болт М10-6gx30.88.106 | |
| 29 | Б***6 | Болт М12-6gx25.88.106 | |
| 30 | Б***6 | Болт М12x1,25-6gx25.109.40Х.106 | |
| 31 | Б***6 | Болт М16x1,5-6gx120.88.106 | |
| 32 | Б***6 | Болт М20-6gx60.88.106 | |
| 33 | Г***F | Гайка М6-6Н.8.NF | |
| 34 | Г***F | Гайка М12-6Н.8.NF | |
| 35 | Г***F | Гайка М16x1,5-6Н.8.NF | |
| 36 | Ш***6 | Шайба 6.01.106 | |
| 37 | Ш***6 | Шайба 16.01.106 | |
| 38 | Ш***6 | Шайба 6.65Г.106 | |
| 39 | Ш***6 | Шайба 8 65Г.106 | |
| 40 | Ш***6 | Шайба 10.65Г.106 | |
| 41 | Ш***6 | Шайба 20 65Г.106 | |
| 42 | Ш***6 | Шпилька М12-6gx40.109.40Х.106 | |
| 49 | Н***0 | Гидронасос НП-90 | |
| 50 | D***2 | Дизель DEUTZ F4L 912 | |
| 51 | C***4 | Муфта CENTA | |
| 52 | Н***2 | Гидронасос НП-112 | |
| 53 | 0***R | Картер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
