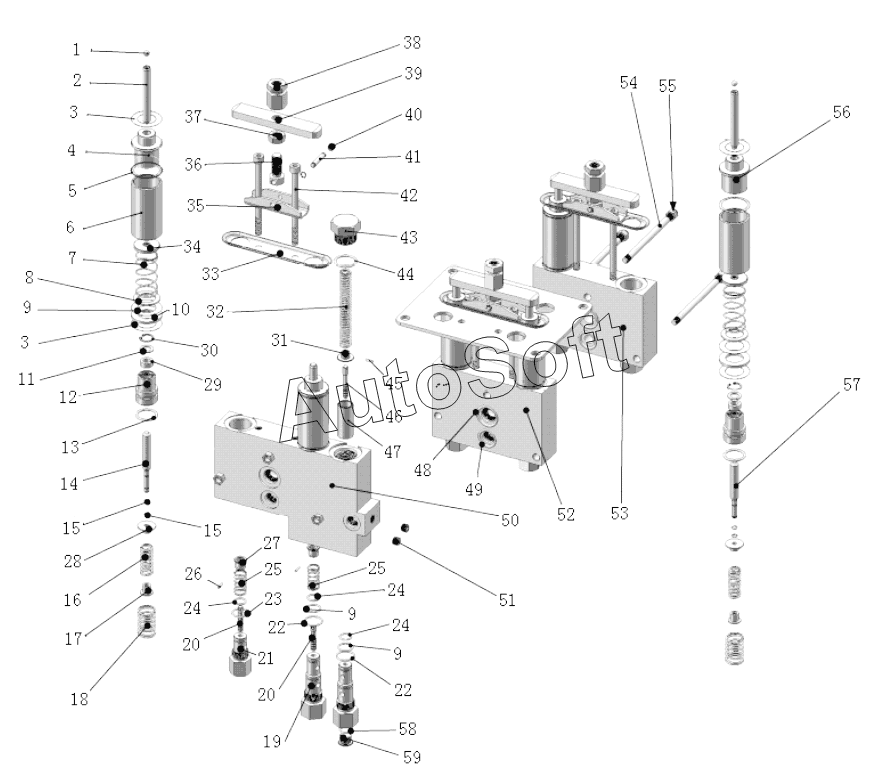

Каталог запасных частей к технике: XCMG ZL30BR (2014). Pilot valve DJS3
45
31
32
33
34
35
36
37
38
39
40
41
42
43
44
30
46
47
48
49
50
51
52
53
54
55
56
57
58
59
16
2
3
3
4
5
6
7
8
9
9
9
10
11
12
13
14
15
15
1
17
18
19
20
20
21
22
22
23
24
24
24
25
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***4 | СТАЛЬНОЙ ШАР 6G1000 | |
| 2 | D***b | Pressure pin | |
| 3 | D***5 | Уплотнительная шайба | |
| 4 | D***8 | Электромагнит | |
| 5 | D***3 | Шайба | |
| 6 | D***9 | Втулка | |
| 7 | D***0 | Пружина | |
| 8 | D***1 | Шайба | |
| 9 | 8***2 | O-ring | |
| 10 | D***1 | Washer | |
| 11 | D***7 | Retaining cap | |
| 12 | D***c | Protection | |
| 13 | 8***5 | O-ring | |
| 14 | D***c | Valve lever | |
| 15 | D***3 | Steel wire ring | |
| 16 | D***b | Spring | |
| 17 | D***5 | Spring seat | |
| 18 | D***7 | Spring | |
| 19 | D***1 | Sequence valve | |
| 20 | D***3 | Valve core gauge | |
| 21 | D***4 | Measuring valve | |
| 22 | G***2 | O-Ring | |
| 23 | G***2 | O-Ring | |
| 24 | 8***0 | O-ring | |
| 25 | D***1 | Spring | |
| 26 | G***6 | Штифт 5х20 | |
| 27 | D***2 | Valve core | |
| 28 | D***5 | Spring seat | |
| 29 | C***0 | Retainer | |
| 30 | 8***9 | Spring ring | |
| 31 | D***3 | Spring base | |
| 32 | D***0 | Spring | |
| 33 | D***6 | Резиновое седло | |
| 34 | D***8 | Клемма | |
| 35 | D***4 | Кронштейн | |
| 36 | D***7 | Болт | |
| 37 | D***6 | Гайка | |
| 38 | D***1 | Гайка | |
| 39 | D***3 | Планка | |
| 40 | 8***3 | Retaining rings | |
| 41 | D***5 | Шплинт | |
| 42 | G***5 | Болт | |
| 43 | D***1 | Threaded plug | |
| 44 | 8***5 | O-ring | |
| 45 | G***6 | Штифт 5х20 | |
| 46 | D***2 | Valve core | |
| 47 | D***9 | Guide bushing | |
| 48 | G***2 | O-Ring | |
| 49 | 8***8 | O-ring | |
| 50 | D***a | Boom valve | |
| 51 | D***2 | Threaded plug | |
| 52 | D***a | Reversible bucket valve | |
| 53 | D***a | Reversible bucket valve | |
| 54 | D***1 | Болт | |
| 55 | G***0 | Гайка M6 | |
| 56 | 8***5 | Гайка М8 | |
| 57 | D***1 | Pressure bar | |
| 58 | G***2 | O-Ring | |
| 59 | D***4 | Threaded plug |
