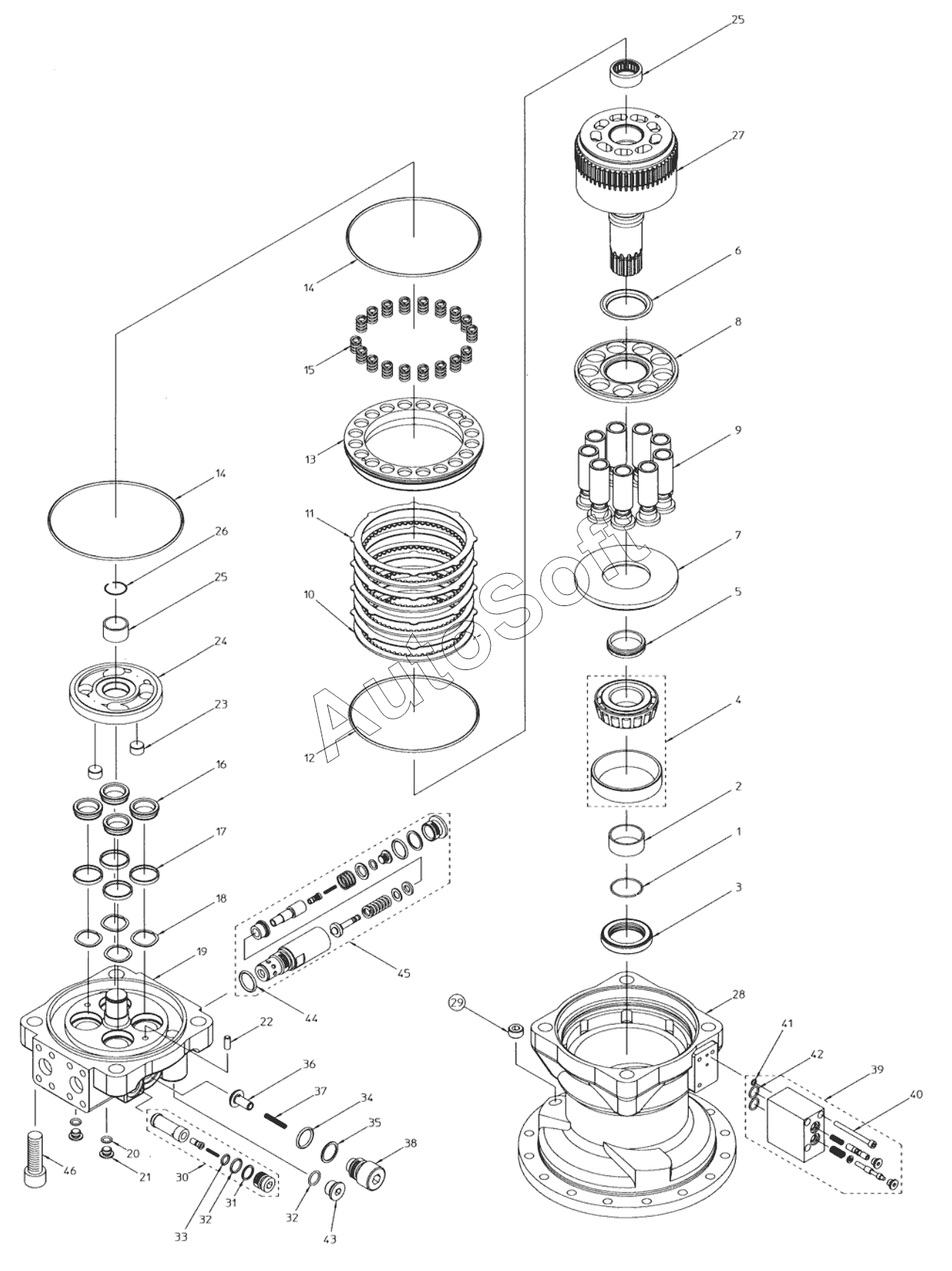

Каталог запасных частей к технике: Hidromek HMK 300LC (2019). SWING MOTOR - SWING UNIT
35
24
24
25
25
26
27
27
28
29
30
31
32
32
33
34
23
36
37
38
39
40
41
42
43
44
45
46
H259020023
10
H253002001
H253002002
1
2
3
4
5
6
6
7
8
8
9
H253002000
11
12
13
14
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| H253002000 | H***0 | Swing Motor Ass'y | |
| H253002001 | H***1 | Swing Motor Ass'y | |
| H253002002 | H***2 | Swing Motor Ass'y | |
| H259020023 | H***3 | Seal KIT | |
| 1 | H***1 | Snap Ring | |
| 2 | H***1 | Inner Ring | |
| 3 | H***2 | Oil Seal | |
| 4 | H***3 | Tapero Roller Being | |
| 5 | H***7 | Coll | |
| 6 | H***2 | Backing Spring | |
| 6 | H***A | Backing Spring | |
| 7 | H***3 | Cam Plate | |
| 8 | H***4 | Return Plate | |
| 8 | H***A | Return Plate | |
| 9 | H***5 | Piston Ass'y | |
| 10 | H***6 | Lining Plate | |
| 11 | H***7 | Plate | |
| 12 | H***1 | O-Ring | |
| 13 | H***8 | Piston | |
| 14 | H***9 | O-Ring | |
| 15 | H***4 | Spring | |
| 16 | H***0 | Bush | |
| 17 | H***1 | Teflon Ring | |
| 18 | H***2 | Scrowave | |
| 19 | H***3 | Cover | |
| 20 | H***7 | O-Ring | |
| 21 | H***8 | Cap | |
| 22 | H***5 | Pallel Pin | |
| 23 | H***6 | Piston | |
| 24 | H***4 | Balance Plate | |
| 24 | H***A | Balance Plate | |
| 25 | H***5 | Needle Bearing | |
| 26 | H***4 | Snap Ring | |
| 27 | H***6 | Cylinder | |
| 27 | H***A | Cylinder | |
| 28 | H***7 | Housing | |
| 29 | H***8 | Plug | |
| 30 | H***0 | Bypass Valve Ass'y | |
| 31 | H***1 | Back Up Ring | |
| 32 | H***2 | O-Ring | |
| 33 | H***3 | O-Ring | |
| 34 | H***0 | O-Ring | |
| 35 | H***5 | Back Up Ring | |
| 36 | H***2 | Check | |
| 37 | H***3 | Spring | |
| 38 | H***4 | Cap | |
| 39 | H***8 | Time Delay Valve | |
| 40 | H***6 | Hex. Socket Bolt | |
| 41 | H***7 | O-Ring | |
| 42 | H***8 | O-Ring | |
| 43 | H***9 | Cap | |
| 44 | H***0 | O-Ring | |
| 45 | H***1 | Relief Ass'y | |
| 46 | H***2 | Hexagon Socket Bolt |
