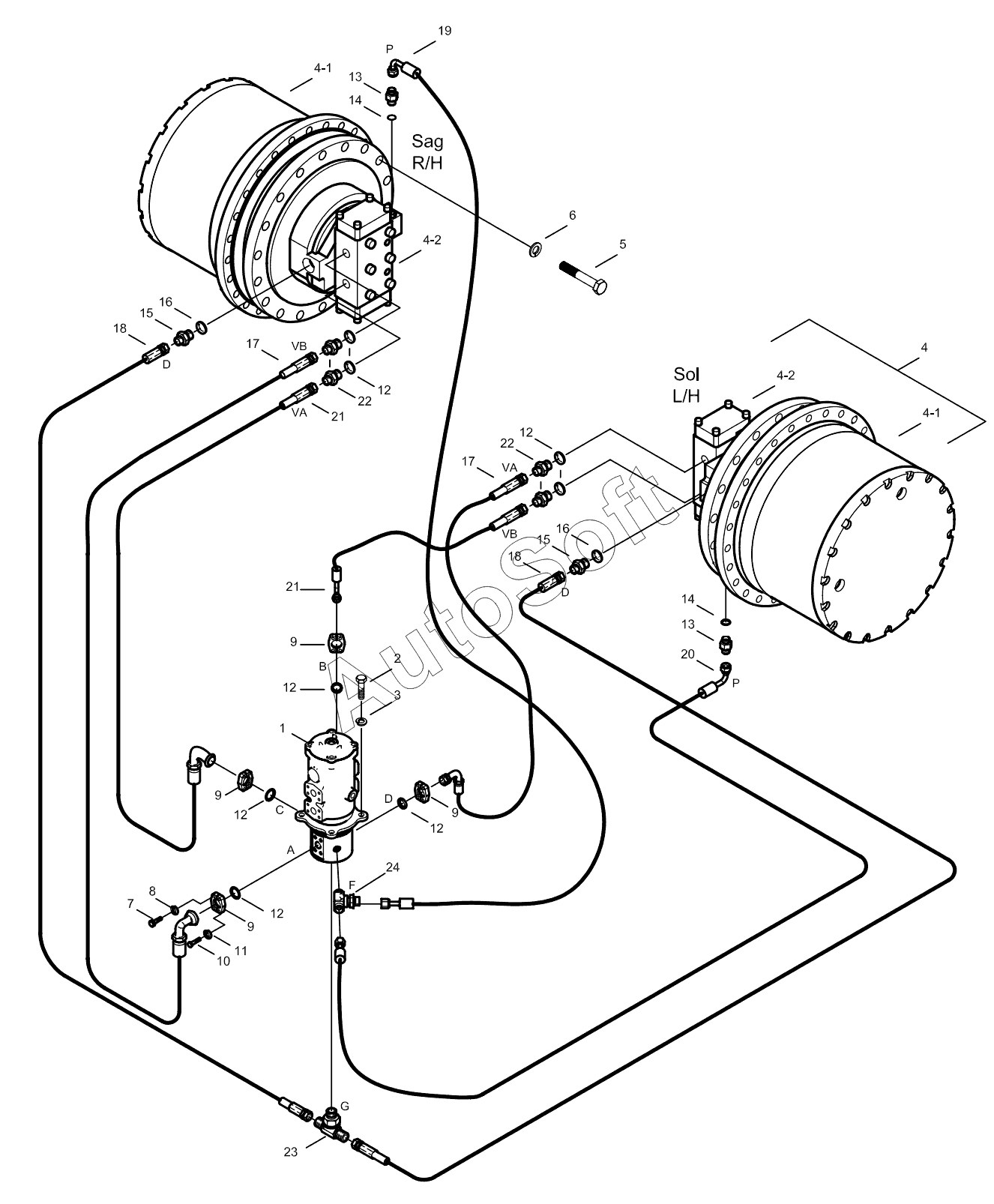

Каталог запасных частей к технике: Hidromek HMK 300LC (2019). LOWER PIPING MOUNTING
1
2
3
4
4_1
4_1
4_2
4_2
5
6
7
8
9
9
9
9
10
11
12
12
12
12
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
20
21
21
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | H***0 | Joint, Turning | |
| 10 | N***8 | Bolt, Hex. | |
| 11 | N***1 | Washer, Spr. | |
| 12 | N***5 | O-Ring | |
| 13 | N***1 | Connector | |
| 14 | N***4 | O-Ring | |
| 15 | N***3 | Connector | |
| 16 | N***4 | O-Ring | |
| 17 | H***0 | Hose Ass'y | |
| 18 | 9***8 | Hose Ass'y | |
| 19 | 9***0 | Hose Ass'y | |
| 2 | N***0 | Bolt, Hex. | |
| 20 | 9***0 | Hose Ass'y | |
| 21 | H***0 | Hose Ass'y | |
| 22 | N***9 | Connector | |
| 23 | N***6 | Tee | |
| 24 | N***2 | Tee | |
| 3 | N***4 | Washer, Spr. | |
| 4 | H***0 | Travel Unit | |
| 4_1 | R***r | Reduction Gear | |
| 4_2 | M***y | Motor Ass'y | |
| 5 | N***8 | Bolt, Hex | |
| 6 | N***5 | Washer | |
| 7 | N***0 | Bolt, Cyl. Hd. | |
| 8 | N***0 | Washer, Spr. | |
| 9 | N***4 | Flange |
