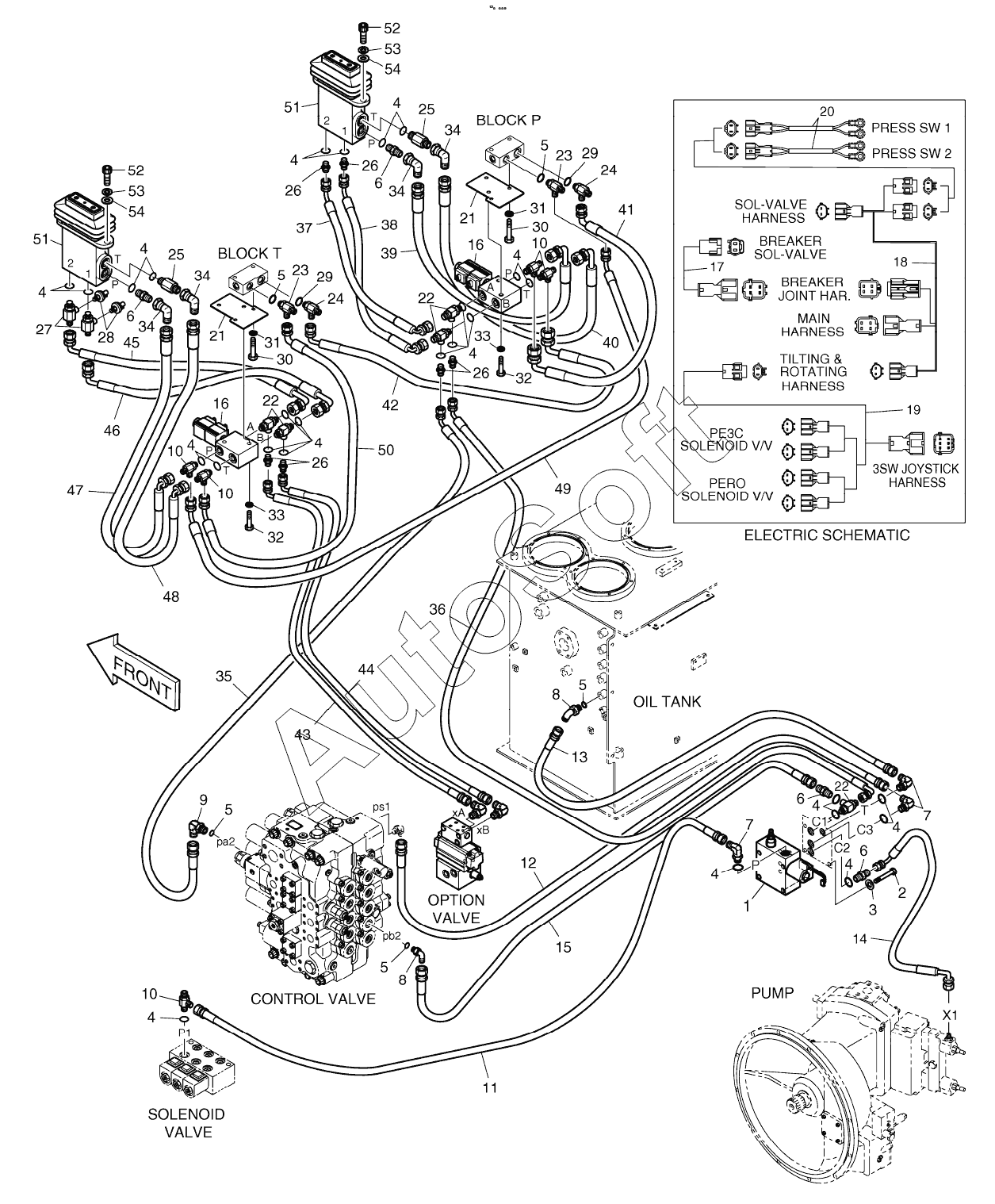

Каталог запасных частей к технике: Doosan S340LC-V (2009). PILOT PIPING - PE3C & PERO
41
28
29
29
30
30
31
31
32
32
33
33
34
34
34
34
35
36
37
38
39
40
27
42
43
44
45
46
47
48
49
50
51
51
52
52
53
53
54
54
14
1
2
3
4
4
4
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
6
6
6
6
7
7
8
8
9
10
10
10
10
11
12
13
K1008121F1
K1008121F1
K1008121F1
K1008121F1
15
16
16
17
18
19
20
21
21
22
22
22
23
23
24
24
25
25
26
26
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1008121F1 | K***1 | PILOT PIPING-PE3C & PERO | |
| 1 | 4***B | VALVE;PACKAGE | |
| 2 | S***3 | BOLT M10X1.5X70 | |
| 3 | S***3 | WASHER;SPRING M10 | |
| 4 | S***1 | O-RING | |
| 5 | S***1 | O-RING | |
| 6 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 7 | 2***4 | ELBOW | |
| 8 | 2***0 | ELBOW | |
| 9 | 2***5 | ELBOW PF3/8-PF3/8 | |
| 10 | 2***1 | TEE PFO1/4-2PF1/4 | |
| 11 | 2***4 | HOSE PF1/4-2400L | |
| 12 | 2***8 | HOSE PF1/4-1540L | |
| 13 | D***8 | HOSE PF1/4 1400L | |
| 14 | 2***4 | HOSE PF1/4-1100L | |
| 15 | 2***5 | HOSE PF1/4-1280L | |
| 16 | K***7 | Valve, solenoid | |
| 17 | 5***2 | HARNESS;BREAKER | |
| 18 | K***A | Harness, tilt and rot | |
| 19 | K***8 | Harness | |
| 20 | 5***7 | Harness | |
| 21 | K***5 | Bracket | |
| 22 | K***4 | Tee, shuttle | |
| 23 | 2***6 | TEE | |
| 24 | 2***9 | TEE PFO1/2XPF1/2XPF1/4 | |
| 25 | 2***4 | ADAPTER PFO1/4-PF1/4 | |
| 26 | 2***9 | Adapter | |
| 27 | 1***0 | Tee | |
| 28 | 5***0 | SWITCH;PRESSURE | |
| 29 | S***1 | O-RING | |
| 30 | S***6 | Bolt | |
| 31 | S***3 | WASHER;SPRING M10 | |
| 32 | S***6 | Bolt | |
| 33 | S***3 | WASHER;SPRING | |
| 34 | 1***9 | Elbow | |
| 35 | D***0 | HOSE 4000L | |
| 36 | D***5 | HOSE 5000L | |
| 37 | D***2 | Hose | |
| 38 | D***2 | Hose | |
| 39 | D***9 | Hose | |
| 40 | D***9 | Hose | |
| 41 | D***3 | Hose | |
| 42 | D***4 | Hose | |
| 43 | 2***9 | HOSE PF3/8-3400L | |
| 44 | 2***9 | HOSE PF3/8-3400L | |
| 45 | D***5 | Hose | |
| 46 | D***5 | Hose | |
| 47 | D***9 | Hose | |
| 48 | D***9 | Hose | |
| 49 | D***6 | Hose | |
| 50 | D***7 | Hose | |
| 51 | 4***7 | VALVE;PEDAL | |
| 52 | S***6 | BOLT;SOCKET M10X1.5X30 | |
| 53 | S***1 | WASHER;SPRING | |
| 54 | S***3 | WASHER;PLAIN |
