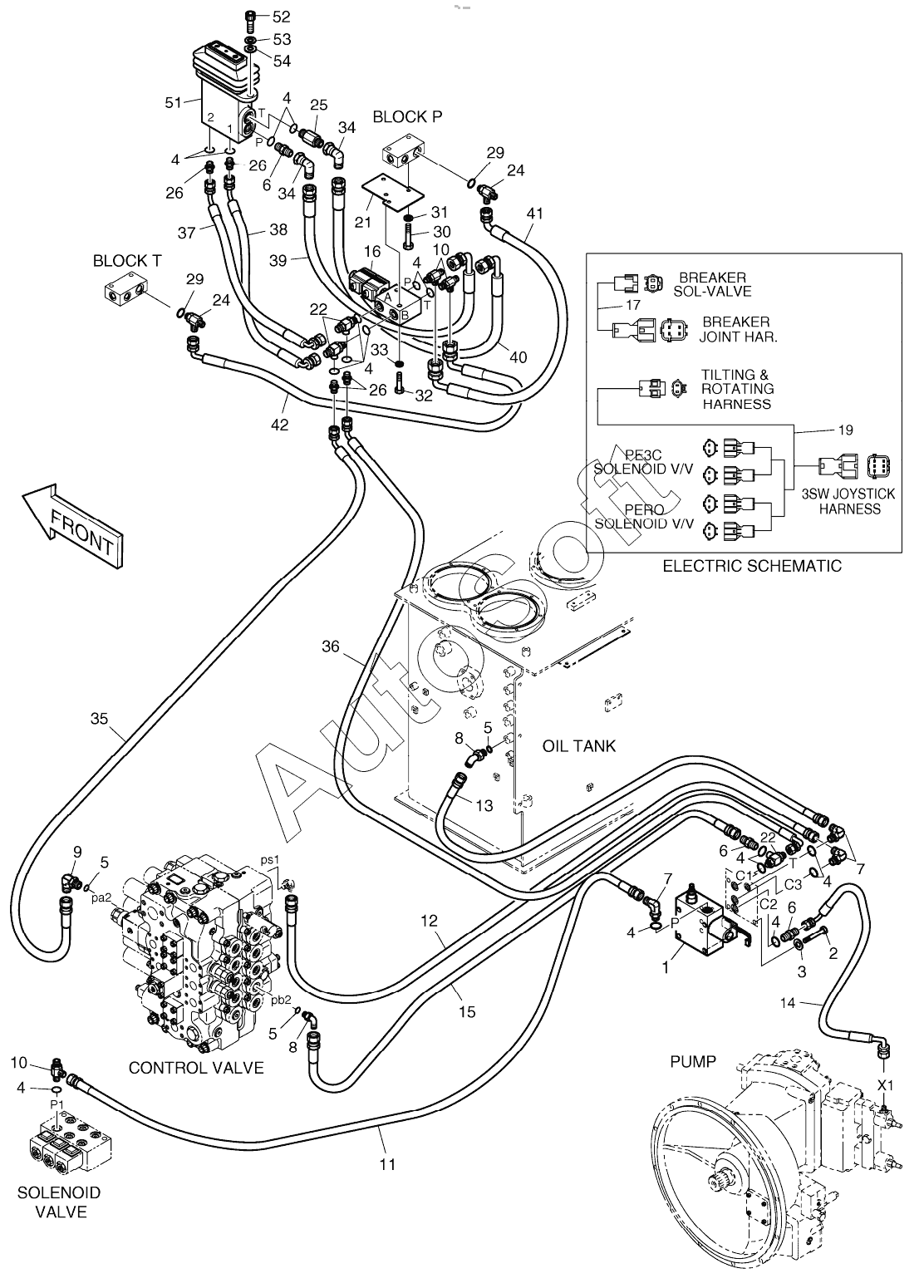

Каталог запасных частей к технике: Doosan S340LC-V (2009). PILOT PIPING - PE3C
K1008121F2
1
2
3
4
4
4
4
4
4
4
4
4
5
5
6
6
6
7
7
8
8
9
10
10
11
12
13
14
15
16
17
19
21
22
22
24
24
25
26
26
26
29
29
30
31
32
33
34
34
35
36
37
38
39
40
41
42
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1008121F2 | K***2 | PILOT PIPING-PE3C | |
| 1 | 4***B | VALVE;PACKAGE | |
| 2 | S***3 | BOLT M10X1.5X70 | |
| 3 | S***3 | WASHER;SPRING M10 | |
| 4 | S***1 | O-RING | |
| 5 | S***1 | O-RING | |
| 6 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 7 | 2***4 | ELBOW | |
| 8 | 2***0 | ELBOW | |
| 9 | 2***5 | ELBOW PF3/8-PF3/8 | |
| 10 | 2***1 | TEE PFO1/4-2PF1/4 | |
| 11 | 2***4 | HOSE PF1/4-2400L | |
| 12 | 2***8 | HOSE PF1/4-1540L | |
| 13 | D***8 | HOSE PF1/4 1400L | |
| 14 | 2***4 | HOSE PF1/4-1100L | |
| 15 | 2***5 | HOSE PF1/4-1280L | |
| 16 | K***7 | Valve, solenoid | |
| 17 | 5***2 | HARNESS;BREAKER | |
| 19 | K***8 | Harness | |
| 21 | K***5 | Bracket | |
| 22 | K***4 | Tee, shuttle | |
| 24 | 2***9 | TEE PFO1/2XPF1/2XPF1/4 | |
| 25 | 2***4 | ADAPTER PFO1/4-PF1/4 | |
| 26 | 2***9 | Adapter | |
| 29 | S***1 | O-RING | |
| 30 | S***6 | Bolt | |
| 31 | S***3 | WASHER;SPRING M10 | |
| 32 | S***6 | Bolt | |
| 33 | S***3 | WASHER;SPRING | |
| 34 | 1***9 | Elbow | |
| 35 | D***0 | HOSE 4000L | |
| 36 | D***5 | HOSE 5000L | |
| 37 | D***2 | Hose | |
| 38 | D***2 | Hose | |
| 39 | D***9 | Hose | |
| 40 | D***9 | Hose | |
| 41 | D***3 | Hose | |
| 42 | D***4 | Hose | |
| 51 | 4***7 | VALVE;PEDAL | |
| 52 | S***6 | BOLT;SOCKET M10X1.5X30 | |
| 53 | S***1 | WASHER;SPRING | |
| 54 | S***3 | WASHER;PLAIN |
