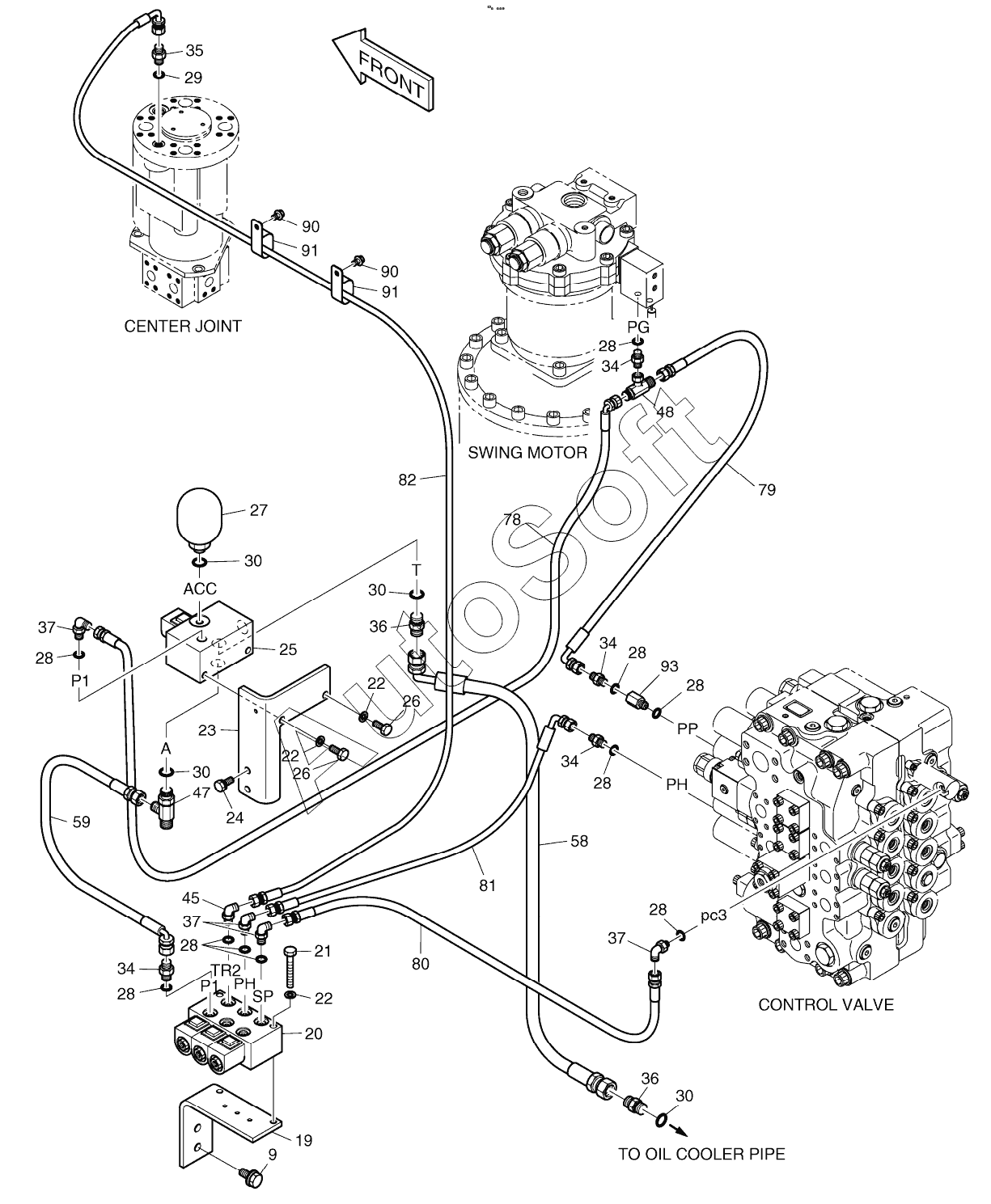

Каталог запасных частей к технике: Doosan S340LC-V (2009). PILOT PIPING
59
34
34
34
34
35
36
36
37
37
37
45
47
48
58
30
30
30
30
78
79
80
81
82
90
90
91
91
93
24
9
19
20
20
21
22
22
22
23
23
25
25
26
26
27
27
28
28
28
28
28
28
28
28
28
28
28
28
28
28
28
28
28
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00777A | 4***A | PILOT PIPING | |
| 9 | 2***8 | Bolt | |
| 19 | 1***3 | Bracket | |
| 20 | 4***3 | Solenoid valve | |
| 20 | 4***A | Solenoid valve | |
| 21 | S***3 | BOLT M10X1.5X70 | |
| 22 | S***3 | WASHER;SPRING M10 | |
| 23 | 1***A | BRACKET | |
| 23 | 1***B | Bracket | |
| 24 | 2***4 | BOLT M10X1.5X25 | |
| 25 | 2***B | PILOT VALVE | |
| 25 | 2***C | PILOT VALVE | |
| 26 | S***3 | BOLT M10X1.5X25 | |
| 27 | 2***A | ACCUMULATOR | |
| 27 | 2***0 | ACCUMULATOR | |
| 28 | S***1 | O-RING | |
| 28 | S***1 | O-RING | |
| 29 | S***1 | O-RING | |
| 30 | S***1 | O-RING | |
| 34 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 35 | 2***7 | ADAPTER PFO3/8-PF3/8 | |
| 36 | 2***6 | ADAPTER | |
| 37 | 2***4 | ELBOW | |
| 45 | 2***3 | ELBOW | |
| 47 | 2***9 | TEE PFO1/2XPF1/2XPF1/4 | |
| 48 | 2***5 | TEE 3-PF1/4 | |
| 58 | 2***3 | HOSE PF1/2-550L | |
| 59 | 2***5 | Hose | |
| 78 | 2***4 | Hose | |
| 79 | 2***0 | HOSE PF1/4-480L | |
| 80 | 2***9 | Hose | |
| 81 | 2***3 | HOSE PF1/4-1120L | |
| 82 | D***3 | HOSE PF3/8-1750L | |
| 90 | 1***6 | BOLT M8X1.25X12 | |
| 91 | 1***1 | CLIP 2-D20/M8 | |
| 93 | 4***8 | Filter, reducer |
