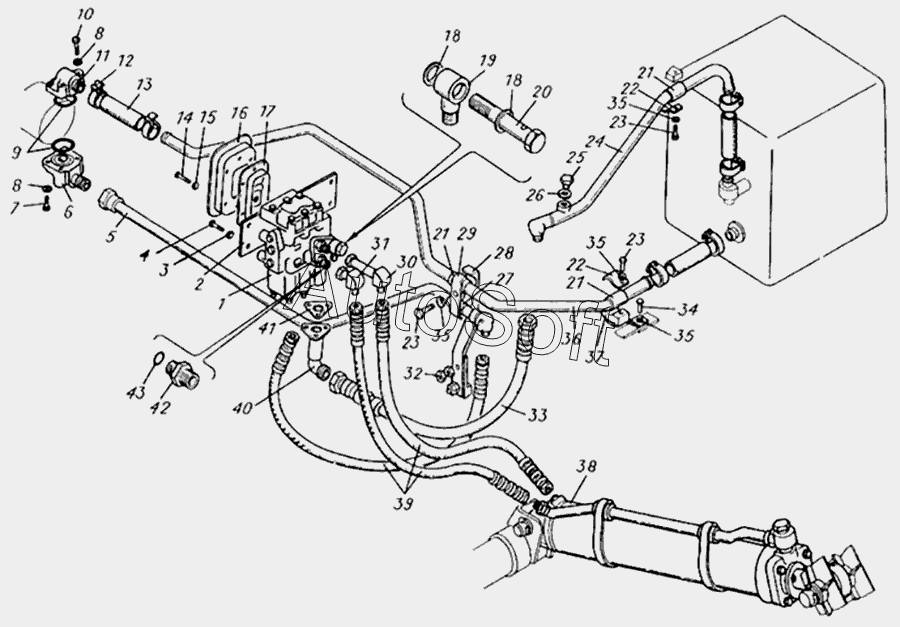

Каталог запасных частей к технике: АЗСМ МСН-10 (2014). Гидропривод погрузочного устройства (1)
32
21
21
21
22
22
23
23
23
24
25
26
27
28
29
30
31
20
33
34
35
35
35
35
36
37
38
39
40
41
42
43
9
1
2
3
4
5
6
7
8
8
10
11
12
13
14
15
16
17
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| МТ4.47.204 | М***4 | Кронштейн гидроцилиндра | |
| Ц110Б-1414002-01 | Ц***1 | Шток в сборе | |
| Ц110Б-1414008 | Ц***8 | Поршень в сборе | |
| Ц110Б.1414001-01 | Ц***1 | Гидроцилиндр | |
| 1 | Р***1 | Распределитель | |
| 2 | М***8 | Кронштейн | |
| 3 | Ш***6 | Шайба 10ОТ 65Г 096 ГОСТ 6402-70 | |
| 4 | Б***6 | Болт М10-6gх25.56.016 ГОСТ 7796-70 | |
| 5 | М***6 | Труба нагнетательная | |
| 6 | М***0 | Фланец нагнетательный | |
| 7 | Б***6 | Болт М8-6gх30.88.016 ГОСТ 7796-70 | |
| 8 | Ш***6 | Шайба 8Т 65Г 096 ГОСТ 6402-70 | |
| 9 | Г***1 | Кольцо | |
| 10 | Б***6 | Болт М8-6gх55.88.016 ГОСТ 7796-70 | |
| 11 | М***9 | Фланец всасывающий | |
| 12 | М***7 | Хомут | |
| 13 | 5***1 | Шланг соединительный | |
| 14 | Б***6 | Болт М6-6gх25.56.016 ГОСТ 7798-70 | |
| 15 | Ш***6 | Шайба 6 65Г 096 ГОСТ 6402-70 | |
| 16 | М***9 | Крышка уплотнителя | |
| 17 | М***5 | Уплотнитель | |
| 18 | Н***5 | Шайба | |
| 19 | М***8 | Угольник нагнетательный | |
| 20 | М***4 | Болт поворотного угольника | |
| 21 | Т***7 | Кольцо | |
| 22 | П***6 | Прижим | |
| 23 | Б***6 | Болт М12-6gх40.56.016 ГОСТ 7796-70 | |
| 24 | М***0 | Труба сливная | |
| 25 | В***5 | Пробка | |
| 26 | 0***7 | Шайба | |
| 27 | М***7 | Амортизатор | |
| 28 | М***3 | Кронштейн | |
| 29 | М***0 | Прижим | |
| 30 | М***6 | Угольник поршневой | |
| 31 | М***7 | Угольник штоковый | |
| 32 | Г***6 | Гайка М16-6Н.6.016 ГОСТ 5915-70 | |
| 33 | Н***0 | Рукав высокого давления | |
| 34 | Б***6 | Болт М12-6gх25.56.016 ГОСТ 7796-70 | |
| 35 | Ш***6 | Шайба 12ОТ 65Г 096 ГОСТ 6402-70 | |
| 36 | М***5 | Труба всасывающая | |
| 37 | М***4 | Кронштейн | |
| 38 | М***3 | Гидроцилиндр | |
| 39 | Н***0 | Рукав высокого давления | |
| 40 | М***9 | Фланец сливной | |
| 41 | 5***2 | Прокладка | |
| 42 | Н***5 | Штуцер ввертной | |
| 43 | Г***1 | Кольцо уплотнительное |
