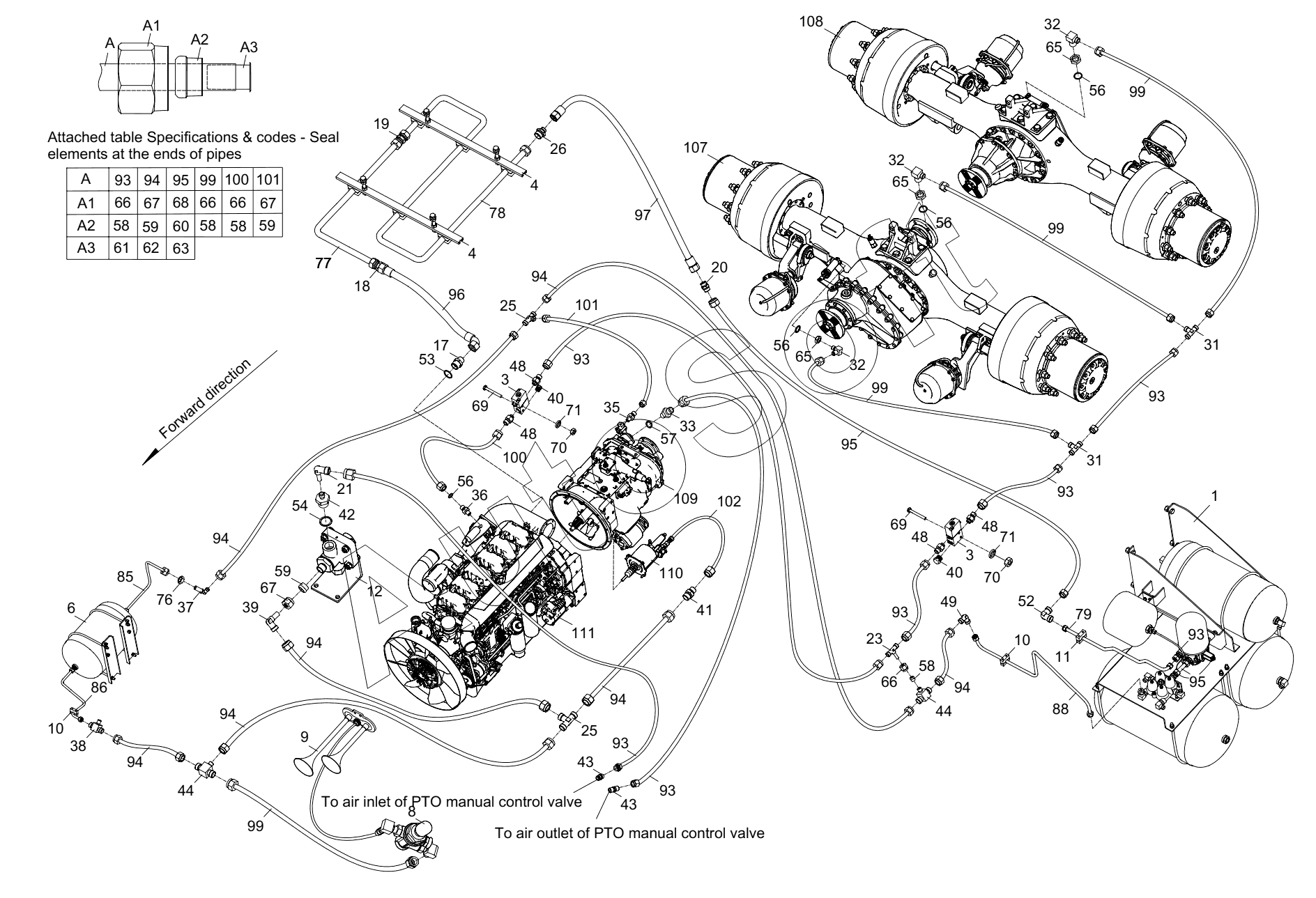

Каталог запасных частей к технике: Zoomlion ZLJ5500V3 (2013). AIR BRAKE SYSTEM (AUXILIARY BRAKE) D00672303500000002Y
67
77
76
71
71
70
70
69
69
78
66
65
65
65
59
58
57
97
111
110
109
108
107
102
101
100
99
99
99
99
56
56
56
56
96
95
95
94
94
94
94
94
94
94
93
93
93
93
93
93
93
88
86
85
79
12
25
25
23
21
20
19
18
17
26
11
10
10
9
6
4
4
3
3
1
39
54
53
49
48
48
48
48
44
44
43
43
42
41
40
40
38
37
36
35
33
32
32
32
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00672303500000002 | 0***2 | Air brake system | |
| 1 | 0***0 | Air reservoir and valve block installation | |
| 3 | 1***7 | 2 position 3 way solenoid valve | |
| 4 | 0***0 | Pipe clamp installation | |
| 6 | 0***0 | Auxiliary air reservoir installation | |
| 8 | 0***0 | Air horn switch installation | |
| 9 | 0***0 | Air horn installation | |
| 10 | 0***0 | Pipe clamp | |
| 11 | 1***9 | Pipe clamp | |
| 12 | 1***3 | Stop valve | |
| 14 | 0***0 | Schematic diagram, air brake system | |
| 16 | 2***5 | Loctite glue | |
| 17 | 1***7 | Fitting | |
| 18 | 1***6 | Pipe fitting | |
| 19 | 1***5 | Pipe fitting | |
| 20 | 1***8 | Fitting body | |
| 21 | 1***1 | Fitting body 35 | |
| 23 | 1***5 | Fitting body | |
| 25 | 1***2 | Fitting body | |
| 26 | 0***0 | Straight fitting | |
| 28 | 1***3 | Fitting body | |
| 31 | 1***0 | Fitting body | |
| 32 | 0***0 | Elbow union | |
| 33 | 0***0 | Straight fitting | |
| 35 | 0***0 | Straight fitting | |
| 36 | 0***0 | Straight fitting | |
| 37 | 1***1 | Fitting body | |
| 38 | 0***0 | Union tee | |
| 39 | 1***9 | Fitting body 35 | |
| 40 | 1***5 | Muffler | |
| 41 | 0***0 | Straight fitting | |
| 42 | 0***0 | Straight fitting | |
| 43 | 1***1 | Fitting body | |
| 44 | 0***0 | Union tee | |
| 48 | 0***0 | End straight fitting | |
| 49 | 1***5 | Fitting body 35 | |
| 53 | 1***3 | Washer | |
| 54 | 1***5 | Washer | |
| 56 | 1***1 | Washer | |
| 57 | 1***6 | Washer | |
| 58 | 1***2 | Cutting sleeve | |
| 59 | 1***1 | Cutting sleeve | |
| 60 | 1***8 | Cutting sleeve | |
| 61 | 1***4 | Bushing | |
| 62 | 1***6 | Bushing | |
| 63 | 1***5 | Bushing | |
| 65 | 1***1 | Baffle | |
| 66 | 1***3 | Nut | |
| 67 | 1***6 | Baffle | |
| 68 | 1***9 | Baffle | |
| 69 | 1***8 | Bolt | |
| 70 | 1***0 | Nut | |
| 71 | 1***4 | Washer | |
| 72 | 1***2 | Nut | |
| 73 | 1***3 | Washer | |
| 74 | 1***7 | Nut | |
| 76 | 1***4 | Nut | |
| 77 | 0***0 | Cold drawn precision tube assy | |
| 78 | 0***0 | Cold drawn precision tube assy | |
| 79 | 0***0 | Cold drawn precision tube assy | |
| 85 | 0***0 | Cold drawn precision tube assy | |
| 86 | 0***0 | Cold drawn precision tube assy | |
| 88 | 0***0 | Cold drawn precision tube assy | |
| 93 | 1***9 | Nylon pressure pipe nylon | |
| 94 | 1***1 | Nylon pressure pipe nylon | |
| 95 | 1***2 | Nylon pressure pipe nylon | |
| 96 | 1***4 | High temperature air pipeb/b3-32x1w-1400-40c°+232c° | |
| 97 | 1***4 | Hose assy | |
| 99 | 1***8 | Brake hose assy | |
| 100 | 1***1 | Brake hose assy | |
| 101 | 1***6 | Brake hose assy | |
| 102 | 1***5 | Brake hose assy | |
| 107 | D***e | Drive axle pre-assembled, non-steered, hande intermediate axle | |
| 108 | D***e | Drive axle pre-assembled, non-steered, hande rear axle | |
| 109 | t***y | Transmission assy | |
| 110 | C***r | Clutch booster cylinder | |
| 111 | E***y | Engine assy |
