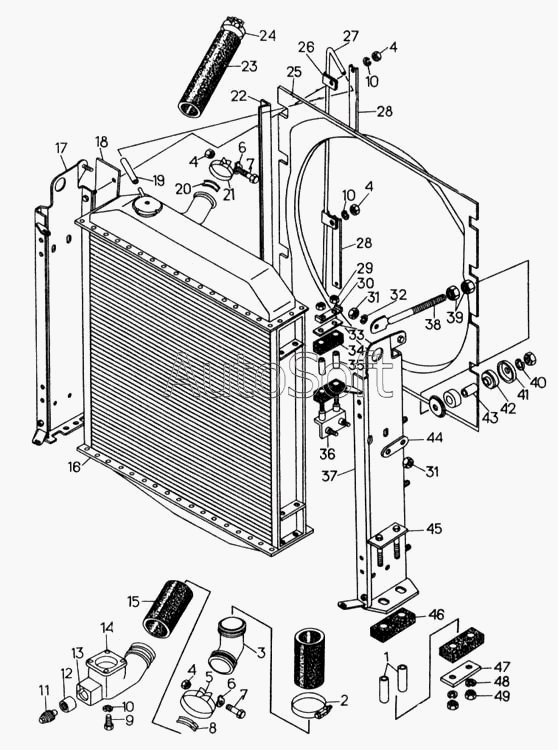

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Радиатор
35
23
23
24
25
26
27
28
28
29
30
31
31
31
32
33
34
22
36
37
38
39
40
41
42
43
44
45
46
47
48
49
10
10
10
1
2
3
4
4
4
4
4
4
4
5
6
6
7
7
8
9
10
11
12
13
14
15
16
16
17
18
18
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 24-08-177-СП | 2***П | Кран | |
| 24-08-8-СП | 2***П | Радиатор с рамой | |
| 1 | 2***9 | Втулка | |
| 2 | 7***П | Хомут | |
| 3 | 5***2 | Патрубок | |
| 4 | Г***9 | Гайка М8.6.019 | |
| 4 | Г***0 | Гайка М8.6.020 | |
| 4 | Г***1 | Гайка М8.6.021 | |
| 4 | Г***2 | Гайка М8.6.022 | |
| 5 | 7***8 | Лента хомута | |
| 6 | 7***9 | Шайба стопорная | |
| 7 | 7***6 | Болт | |
| 8 | 7***9 | Накладка | |
| 9 | Б***9 | Болт М8х 25.88.35.019 | |
| 10 | Ш***9 | Шайба 8Т 65Г 09 | |
| 10 | Ш***0 | Шайба 8Т 65Г 10 | |
| 11 | 7***5 | Пробка | |
| 12 | 2***4 | Втулка | |
| 13 | 7***8 | Штифт | |
| 14 | 2***2 | Корпус крана | |
| 15 | 7***3 | Рукав | |
| 16 | 1***1 | Радиатор | |
| 16 | 1***Т | Радиатор для тропиков | |
| 17 | 5***П | Боковина правая | |
| 18 | 7***8 | Уплотнение | |
| 18 | 7***8 | Уплотнение | |
| 19 | 7***9 | Рукав | |
| 19 | 7***9 | Рукав | |
| 20 | 3***1 | Накладка | |
| 21 | 3***0 | Лента хомута | |
| 22 | 2***6 | Козырек | |
| 23 | 7***1 | Рукав | |
| 23 | 7***1 | Рукав | |
| 24 | 3***П | Хомут | |
| 25 | 2***3 | Щиток | |
| 26 | 8***4 | Скоба | |
| 27 | 2***2 | Трубка | |
| 28 | 2***3 | Накладка | |
| 29 | Г***9 | Гайка М10.6.019 | |
| 30 | 2***6 | Пластина | |
| 31 | 3***1 | Гайка | |
| 31 | 3***1 | Гайка | |
| 32 | Ш***9 | Шайба 12 ОТ 65Г 09 | |
| 33 | 2***0 | Планка | |
| 34 | 7***1 | Амортизатор | |
| 35 | 2***1 | Втулка | |
| 36 | 2***П | Уголок | |
| 37 | 5***П | Боковина левая | |
| 38 | 2***П | Раскос | |
| 39 | Г***9 | Гайка М18х1,5-6.019 | |
| 40 | Ш***9 | Шайба 18 ОТ 65Г 09 | |
| 41 | 2***4 | Тарелка амортизатора | |
| 42 | 7***8 | Втулка | |
| 43 | 2***7 | Втулка | |
| 44 | 2***4 | Пластина | |
| 45 | 2***П | Накладка | |
| 46 | 7***3 | Амортизатор | |
| 47 | 2***8 | Накладка | |
| 48 | Ш***9 | Шайба 16 ОТ 65Г 09 | |
| 49 | 3***3 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
