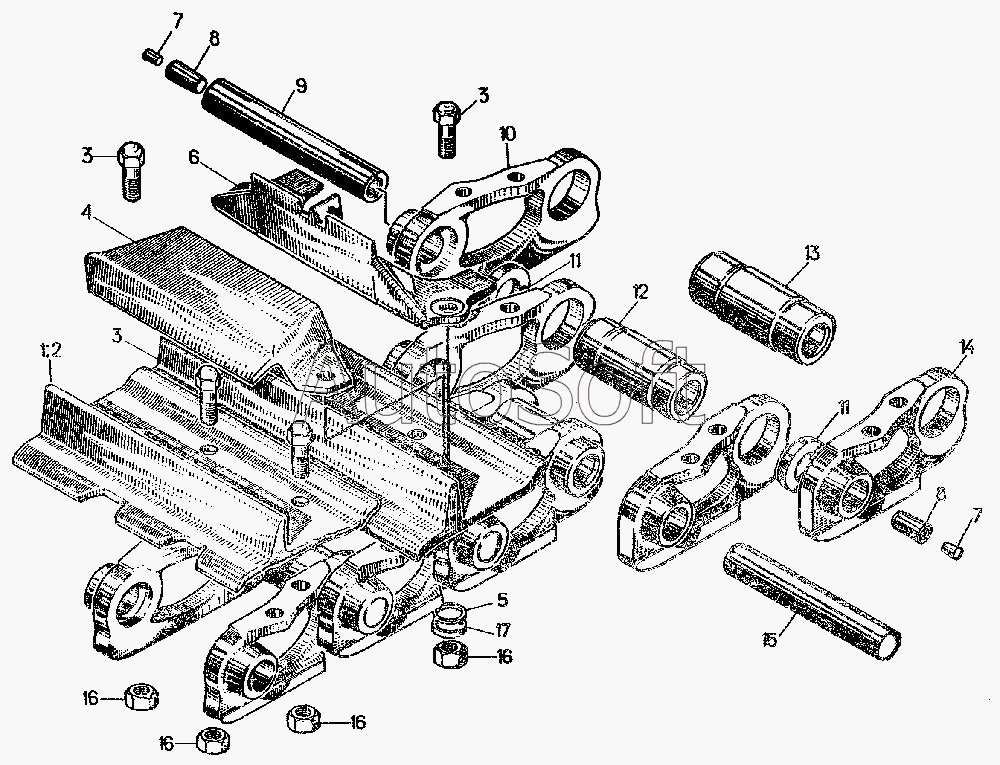

Каталог запасных частей к технике: ЧТЗ Т-10.02 (1995). Гусеница
1
16
16
16
16
11
17
3
3
3
5
16
8
8
7
7
10
14
4
6
9
15
11
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 24-22-1СП | 2***П | Гусеница | |
| 50-22-102СП | 5***П | Цепь | |
| 50-22-6СП | 5***П | Гусеница | |
| 1 | 5***2 | Башмак | |
| 3 | [***] | Болт М20х1,5х62 | |
| 4 | 2***2 | Башмак асфальтоходный | |
| 5 | 3***9 | Шайба 20х4.02.10ЮА.019 | |
| 6 | 2***1 | Шпора | |
| 7 | 7***8 | Пробка | |
| 8 | 2***9 | Конус стопорный | |
| 9 | 2***7 | Палец замыкающий | |
| 10 | 5***8 | Звено правое | |
| 11 | 2***5 | Проставка | |
| 11 | 5***9 | Проставка | |
| 12 | 2***4 | Втулка замыкающая | |
| 13 | 2***3 | Втулка | |
| 14 | 5***7 | Звено левое | |
| 15 | 2***6 | Палец | |
| 16 | 3***6 | Гайка | |
| 16 | 3***1 | Гайка М20х1,5 | |
| 17 | [***] | Шайба 20 ОТ 65Г 09 |
