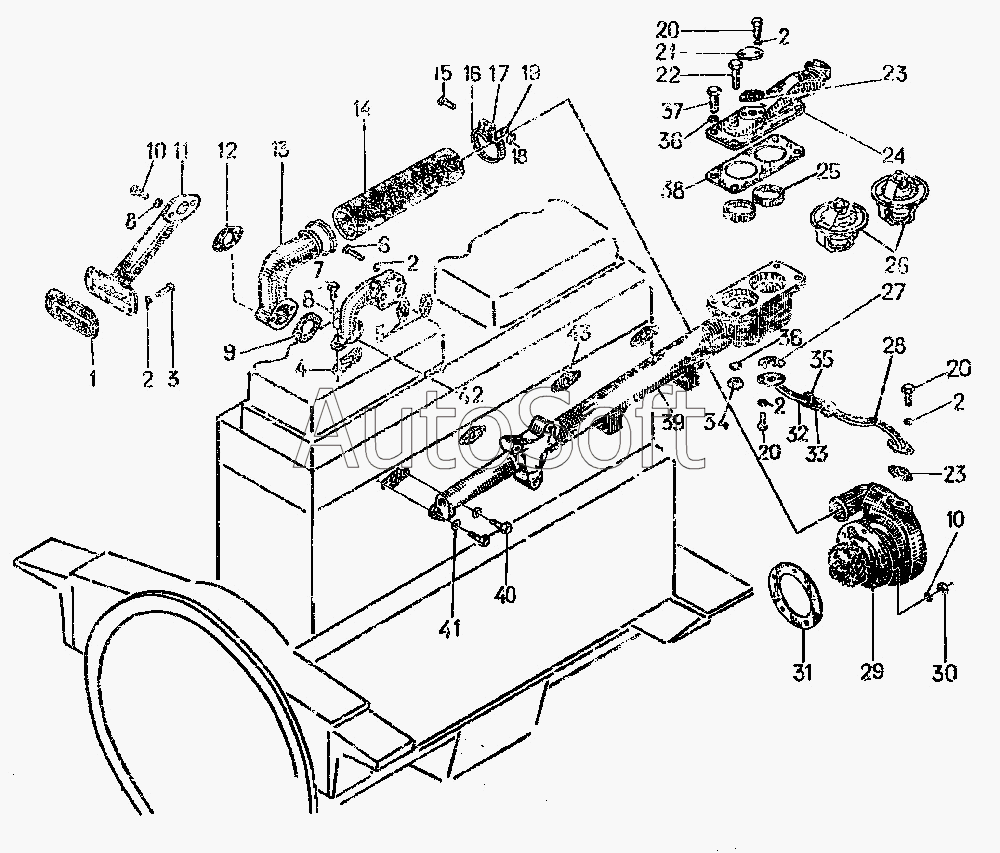

Каталог запасных частей к технике: ЧТЗ Т-10.02 (1995). Система охлаждения
20
20
20
43
12
27
41
38
1
14
4
5
9
33
34
3
6
40
7
10
10
22
18
2
2
2
2
2
8
8
36
36
26
39
28
32
35
17
24
13
11
29
25
37
15
30
19
31
23
23
16
21
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 51-08-116СП | 5***П | Труба | |
| 51-08-1СП | 5***П | Система охлаждения дизеля с пусковым двигателем | |
| 51-08-3СП | 5***П | Система охлаждения дизеля с электростартерной системой пуска | |
| 700-41-2230СП | 7***П | Хомут | |
| 1 | 4***2 | Прокладка | |
| 2 | [***] | Шайба 8Т 65Г 09 | |
| 3 | [***] | Болт М8х30.53.019 | |
| 4 | 4***6 | Прокладка | |
| 5 | 4***7 | Прокладка | |
| 6 | [***] | Болт М8х45.58.019 | |
| 7 | [***] | Болт М10х40.58.019 | |
| 8 | [***] | Шайба 10 ОТ 65Г 09 | |
| 9 | 4***2 | Прокладка | |
| 10 | [***] | Болт М10-6gх80.58.019 | |
| 11 | 5***6 | Труба | |
| 12 | 4***5 | Прокладка | |
| 13 | 5***9 | Труба | |
| 14 | 4***1 | Рукав | |
| 15 | 7***6 | Болт | |
| 16 | 7***4 | Лента хомута | |
| 17 | 3***1 | Накладка | |
| 18 | [***] | Гайка М8.6.019 | |
| 19 | 7***9 | Шайба стопорная | |
| 20 | [***] | Болт М8х20.56.019 | |
| 21 | 0***9 | Заглушка | |
| 22 | [***] | Болт М12х1,25х40.58.019 | |
| 23 | 7***9 | Прокладка | |
| 24 | 5***3 | Крышка | |
| 25 | 5***8 | Кольцо прижимное | |
| 26 | [***] | Термостат ТС 108-130.6100 | |
| 27 | 4***1 | Прокладка | |
| 28 | 1***П | Труба | |
| 29 | 1***П | Насос | |
| 30 | 7***9 | Гайка | |
| 31 | 7***4 | Прокладка | |
| 32 | 2***П | Труба | |
| 33 | 4***4 | Рукав | |
| 34 | 3***0 | Гайка | |
| 35 | 7***П | Хомут | |
| 36 | [***] | Шайба 12 ОТ 65Г 09 | |
| 37 | 7***3 | Болт | |
| 38 | 4***9 | Прокладка | |
| 39 | 5***7 | Труба водоотводная | |
| 40 | [***] | Болт М10х30.58.019 | |
| 41 | 4***9 | Кольцо | |
| 42 | 0***8 | Труба сливная | |
| 43 | 4***5 | Прокладка |
