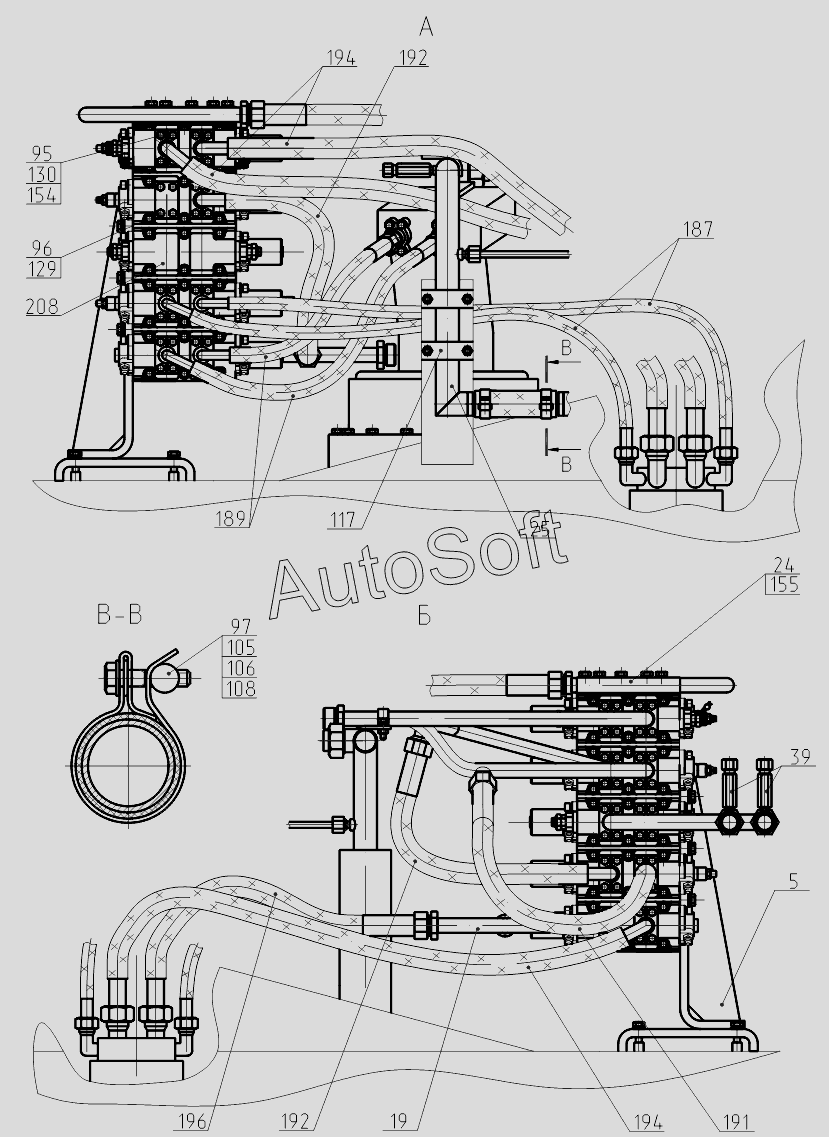

Каталог запасных частей к технике: ТВЭКС ЕК-18-20 (2010). 314-20-80.01.000-03 Трубопроводы на поворотной платформе (ПСМ)
/21a.2.gif)
130
129
117
108
106
105
208
196
194
194
192
192
191
189
187
155
154
24
39
25
19
97
96
95
5
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5 | 3***0 | Кронштейн | |
| 7 | 0***0 | Фланец | |
| 11 | 3***0 | Трубопровод | |
| 12 | 3***0 | Трубопровод | |
| 13 | 3***0 | Трубопровод | |
| 14 | 3***0 | Трубопровод | |
| 15 | 3***0 | Трубопровод | |
| 16 | 3***0 | Трубопровод | |
| 19 | 3***0 | Трубопровод | |
| 21 | 3***0 | Трубопровод | |
| 22 | 3***0 | Трубопровод | |
| 24 | 3***0 | Фланец сливной | |
| 25 | 3***0 | Трубопровод | |
| 28 | 5***0 | Блок плавающего положения стрелы | |
| 31 | 3***0 | Трубопровод | |
| 34 | 3***0 | Трубопровод | |
| 35 | 3***0 | Трубопровод (12х1) | |
| 36 | Э***0 | Трубопровод | |
| 37 | Э***0 | Трубопровод | |
| 38 | Э***0 | Патрубок | |
| 39 | Э***0 | Включатель манометра | |
| 40 | Э***0 | Включатель манометра | |
| 46 | 3***0 | Трубопровод | |
| 50 | Э***0 | Клапан предохранительный | |
| 51 | Э***0 | Клапан подпорный | |
| 54 | 5***0 | Блок переливных клапанов | |
| 56 | 3***0 | Трубопровод | |
| 61 | 3***0 | Трубопровод (12х1, L=950) | |
| 66 | 3***0 | Трубопровод (12х1) | |
| 68 | Э***0 | Трубопровод | |
| 73 | 3***0 | Кран | |
| 89 | 2***6 | Рукав 16х25-1,6 L=500+/-2 | |
| 90 | Э***2 | Штуцер | |
| 91 | Э***3 | Штуцер | |
| 92 | Э***5 | Штуцер | |
| 93 | Э***7 | Хомут | |
| 95 | Э***4 | Фланец | |
| 96 | Э***3 | Фланец | |
| 97 | 3***9 | Рукав 40х51-1,6 ГОСТ 10362-76 L=400 мм | |
| 98 | 3***6 | Рукав 65х77,5-0,89 ГОСТ 10362-76 L=500 мм | |
| 99 | Э***3 | Гайка | |
| 100 | Э***8 | Гайка | |
| 101 | Э***2 | Прокладка | |
| 102 | Э***1 | Штуцер | |
| 103 | Э***6 | Скоба | |
| 105 | Э***3 | Бонка | |
| 106 | Э***3 | Болт | |
| 107 | 3***7 | Рукав 65х77,5-0,89 ГОСТ 10362-76 L=300 мм | |
| 108 | Э***5 | Хомут | |
| 109 | Э***2 | Тройник | |
| 110 | Э***1 | Штуцер | |
| 111 | Э***9 | Штуцер | |
| 112 | Э***4 | Гайка | |
| 113 | Э***7 | Хомут | |
| 114 | Н***0 | Хомут | |
| 115 | С***2 | Заглушка | |
| 116 | С***1 | Гайка накидная | |
| 117 | М***2 | Прижим | |
| 118 | М***4 | Прижим | |
| 123 | Э***1 | Тройник | |
| 129 | 7***9 | Болт | |
| 130 | 7***9 | Болт | |
| 131 | 7***9 | Болт | |
| 132 | 7***9 | Болт | |
| 142 | 7***9 | Болт | |
| 143 | 7***9 | Болт | |
| 150 | 9***3 | Кольцо | |
| 151 | 9***3 | Кольцо | |
| 152 | 9***3 | Кольцо | |
| 153 | 9***3 | Кольцо | |
| 154 | 9***3 | Кольцо | |
| 155 | 9***3 | Кольцо | |
| 156 | 9***3 | Кольцо | |
| 160 | 2***3 | Прокладка | |
| 161 | 2***3 | Прокладка | |
| 186 | Р***У | РВД | |
| 187 | Р***У | РВД | |
| 188 | Р***У | РВД | |
| 189 | Р***У | РВД | |
| 191 | Р***У | РВД | |
| 192 | Р***У | РВД | |
| 194 | Р***У | РВД | |
| 196 | Р***У | РВД | |
| 200 | М***5 | Манометр | |
| 203 | М***м | Манометр | |
| 208 | 3***Р | Гидрораспределитель |
