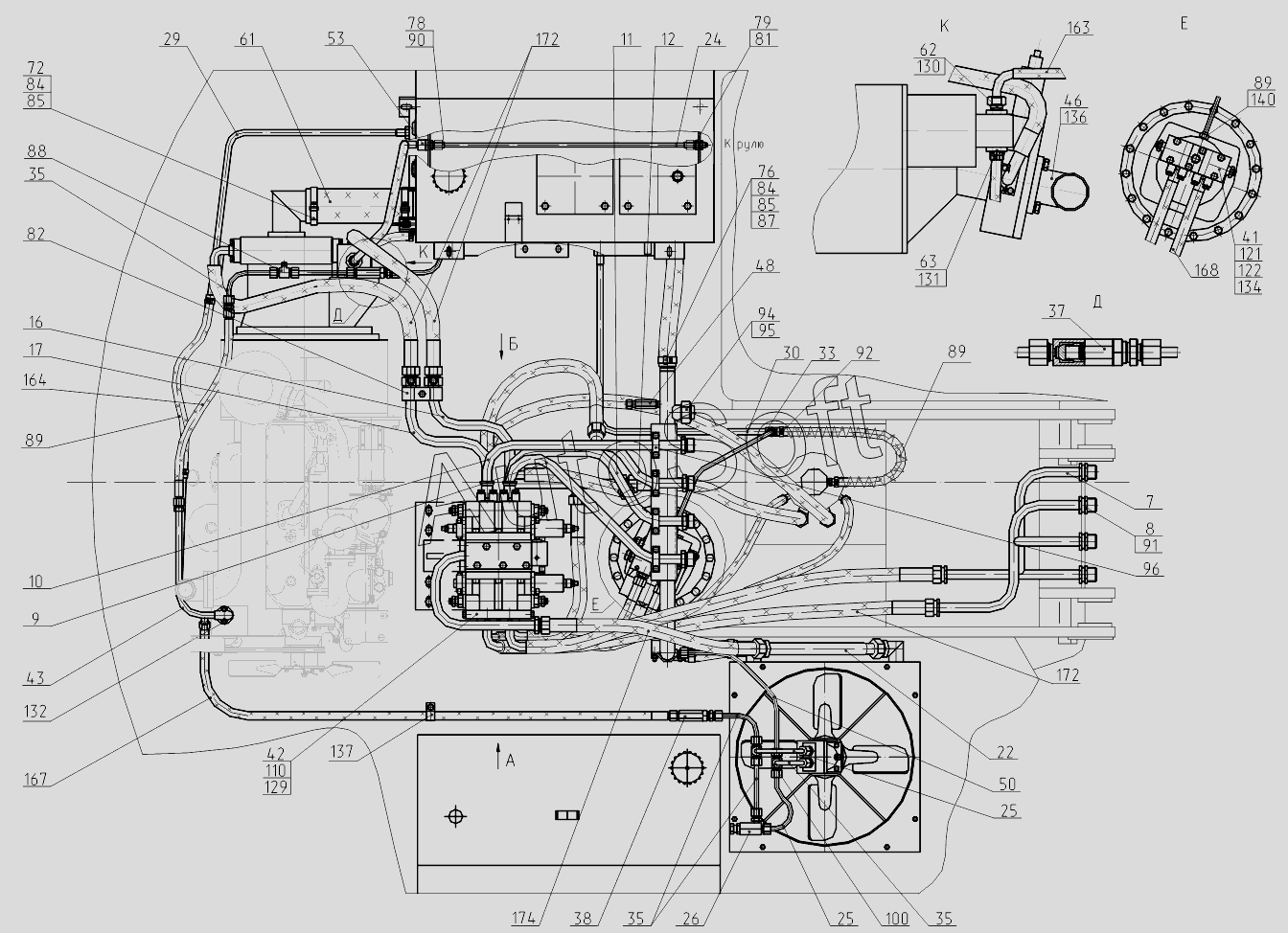

Каталог запасных частей к технике: ТВЭКС ЕК-18-20 (2010). 318-30-80.01.000-10 Трубопроводы на поворотной платформе (Bosch-Rexroth)
/21b.1.gif)
92
122
121
110
100
96
95
94
129
91
90
89
89
89
88
87
85
85
84
84
82
81
172
172
168
167
164
163
140
136
134
132
131
130
35
35
35
33
30
29
26
25
25
24
22
37
17
16
12
11
10
9
8
7
79
78
76
72
63
62
61
53
50
48
46
43
42
41
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5 | 3***0 | Кронштейн | |
| 7 | 3***0 | Трубопровод | |
| 8 | 3***0 | Трубопровод | |
| 9 | 3***0 | Трубопровод | |
| 10 | 3***0 | Трубопровод | |
| 11 | 3***0 | Трубопровод | |
| 12 | 3***0 | Трубопровод | |
| 14 | 3***0 | Трубопровод | |
| 16 | 3***0 | Трубопровод | |
| 17 | 3***0 | Трубопровод | |
| 19 | 3***0 | Фланец сливной | |
| 20 | 3***0 | Трубопровод | |
| 22 | 3***0 | Трубопровод | |
| 24 | 3***0 | Трубопровод (12х1, L=950) | |
| 25 | 3***0 | Трубопровод (12х1) | |
| 26 | 3***0 | Кран | |
| 29 | 3***0 | Трубопровод | |
| 30 | 3***0 | Трубопровод | |
| 32 | Э***0 | Трубопровод | |
| 33 | 3***0 | Трубопровод (12х1) | |
| 35 | 3***0 | Трубопровод | |
| 37 | Э***0 | Клапан предохранительный | |
| 38 | Э***0 | Клапан подпорный | |
| 41 | 5***0 | Блок переливных клапанов | |
| 42 | 5***0 | Блок плавающего положения стрелы | |
| 43 | Э***0 | Трубопровод | |
| 46 | 3***0 | Патрубок | |
| 47 | Э***0 | Включатель манометра | |
| 48 | Э***0 | Включатель манометра | |
| 50 | Э***0 | Трубопровод | |
| 53 | 0***0 | Угольник | |
| 55 | 0***0 | Фланец | |
| 61 | 3***1 | Рукав 90х104-0,29 ГОСТ 10362-76 L=430 мм | |
| 62 | 2***3 | Переходник | |
| 63 | 2***4 | Переходник | |
| 68 | 2***6 | Рукав 16х25-1,6 L=500+/-2 | |
| 72 | Э***7 | Хомут | |
| 74 | Э***4 | Фланец | |
| 75 | Э***3 | Фланец | |
| 76 | 3***9 | Рукав 40х51-1,6 ГОСТ 10362-76 L=400 мм | |
| 78 | Э***3 | Гайка | |
| 79 | Э***8 | Гайка | |
| 80 | Э***2 | Прокладка | |
| 81 | Э***1 | Штуцер | |
| 82 | Э***6 | Скоба | |
| 84 | Э***3 | Бонка | |
| 85 | Э***3 | Болт | |
| 87 | Э***5 | Хомут | |
| 88 | Э***1 | Тройник | |
| 89 | Э***1 | Штуцер | |
| 90 | Э***9 | Штуцер | |
| 91 | Э***4 | Гайка | |
| 92 | Э***7 | Хомут | |
| 94 | С***2 | Заглушка | |
| 95 | С***1 | Гайка накидная | |
| 96 | М***2 | Прижим | |
| 97 | М***4 | Прижим | |
| 100 | Э***1 | Тройник | |
| 108 | 7***9 | Болт | |
| 109 | 7***9 | Болт | |
| 110 | 7***9 | Болт | |
| 121 | 7***9 | Болт | |
| 122 | 7***9 | Болт | |
| 129 | 9***3 | Кольцо | |
| 130 | 9***3 | Кольцо | |
| 131 | 9***3 | Кольцо | |
| 132 | 9***3 | Кольцо | |
| 133 | 9***3 | Кольцо | |
| 134 | 9***3 | Кольцо | |
| 136 | 9***3 | Кольцо | |
| 140 | 2***3 | Прокладка | |
| 163 | Р***У | РВД | |
| 164 | Р***У | РВД | |
| 165 | Р***У | РВД | |
| 167 | Р***У | РВД | |
| 168 | Р***У | РВД | |
| 170 | Р***У | РВД | |
| 171 | Р***У | РВД | |
| 172 | Р***У | РВД | |
| 173 | Р***У | РВД | |
| 175 | Р***У | РВД | |
| 176 | 3***Р | Гидрораспределитель | |
| 177 | d***5 | Манометр | |
| 178 | М***м | Манометр |
