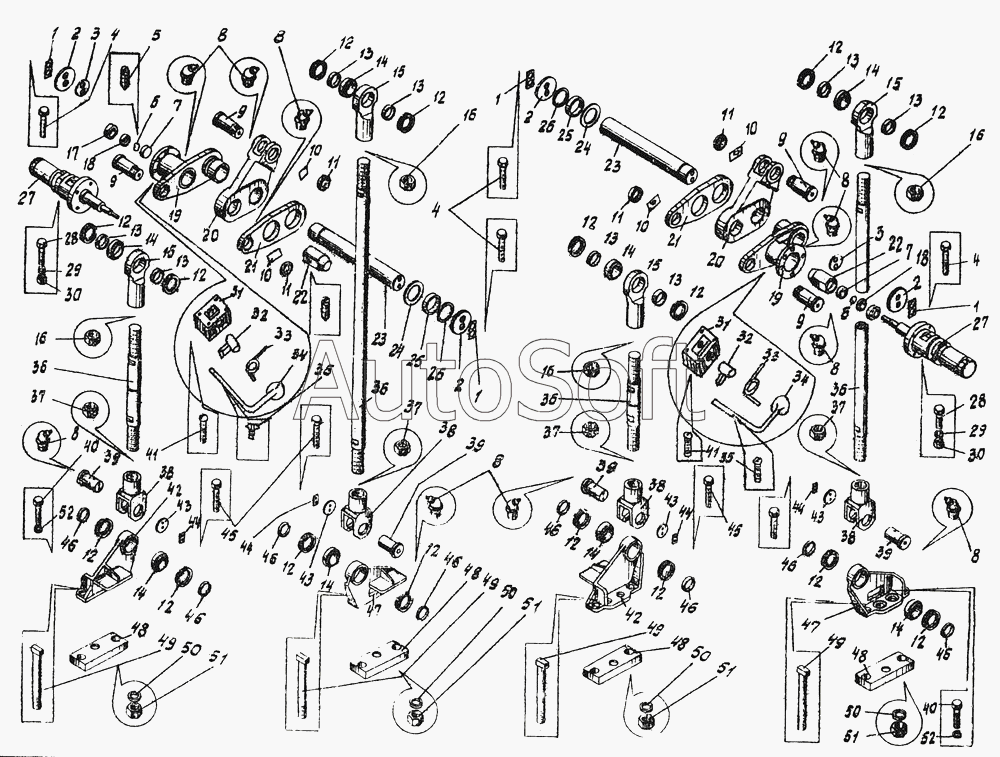

Каталог запасных частей к технике: Автокран КС-3576 (2002). Механизм блокировки подвески КС-3576.34.000
КС-3576.34.000
21
21
19
19
32
32
27
27
20
20
36
36
36
36
23
23
25
25
9
9
9
9
48
48
48
48
49
49
49
49
10
10
10
10
31
31
33
33
34
34
7
7
6
6
22
22
17
18
18
2
2
2
2
24
24
15
15
15
15
38
38
38
38
47
47
13
13
13
13
13
13
13
13
39
39
39
39
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
42
42
1
1
1
1
46
46
46
46
46
46
46
46
26
26
3
3
11
11
11
11
43
43
43
43
44
44
44
44
35
35
41
41
5
45
45
4
4
4
28
28
40
40
30
30
51
51
51
51
37
37
37
37
16
16
16
16
52
52
50
50
50
50
29
29
8
8
8
8
8
8
8
14
14
14
14
14
14
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-3576.34.000 | К***0 | Механизм блокировки подвески | |
| 1 | К***5 | Планка | |
| 2 | К***8 | Шайба | |
| 3 | К***2 | Шайба | |
| 4 | Г***0 | Болт М12х45 | |
| 5 | Г***5 | Винт М4х8.46.016 | |
| 6 | К***4 | Сухарь | |
| 7 | K***3 | Упор | |
| 8 | Г***4 | Масленка 1.2.Ц6Хр | |
| 9 | К***1 | Ось | |
| 10 | К***5 | Планка | |
| 11 | К***1 | Гайка | |
| 12 | К***3 | Уплотнение | |
| 13 | К***1 | Втулка | |
| 14 | Г***8 | Подшипник | |
| 15 | К***6 | Серьга | |
| 16 | Г***0 | Гайка M12 | |
| 17 | К***6 | Гайка | |
| 18 | K***7 | Сухарь | |
| 19 | К***0 | Рычаг | |
| 20 | K***1 | Рычаг | |
| 21 | K***0 | Рычаг | |
| 22 | К***5 | Клин | |
| 23 | К***7 | Ось | |
| 24 | K***1 | Шайба | |
| 25 | К***8 | Втулка | |
| 26 | К***1 | Шайба | |
| 27 | K***1 | Цилиндр | |
| 28 | Г***0 | Болт М12х45 | |
| 29 | Г***0 | Шайба 4.65Г | |
| 30 | Г***0 | Гайка M12 | |
| 31 | К***1 | Корпус | |
| 32 | K***0 | Рычаг | |
| 33 | К***3 | Пружина | |
| 34 | К***5 | Флажок | |
| 35 | Г***0 | Винт М5х10 | |
| 36 | К***5 | Тяга | |
| 37 | Г***0 | Гайка M12 | |
| 38 | K***8 | Серьга | |
| 39 | К***2 | Ось | |
| 40 | Г***0 | Болт М12х45 | |
| 41 | Г***0 | Винт B1 М4-8gх10 | |
| 42 | К***4 | Кронштейн | |
| 43 | С***2 | Шайба упорная 50 | |
| 44 | С***2 | Планка закрепительная 42x20 | |
| 45 | Г***0 | Болт М12х45 | |
| 46 | К***6 | Втулка | |
| 47 | К***9 | Кронштейн | |
| 48 | К***2 | Планка | |
| 49 | K***3 | Болт | |
| 50 | Г***0 | Шайба 4.65Г | |
| 51 | Г***0 | Гайка M12 | |
| 52 | Г***0 | Шайба 5.65Г.019 |
