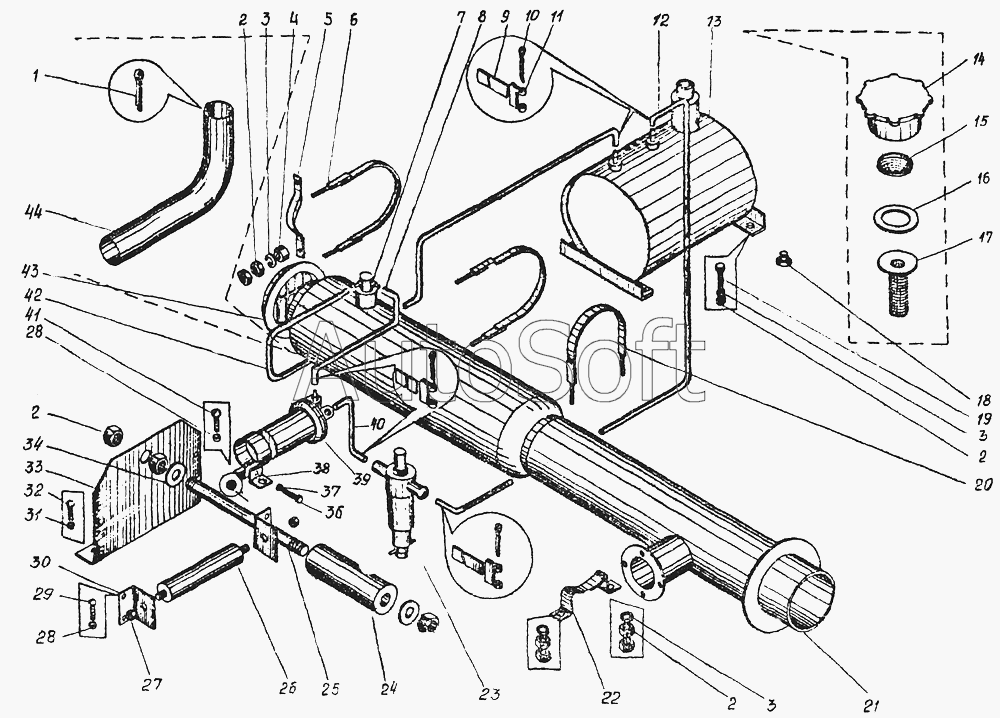

Каталог запасных частей к технике: Автокран КС-3576 (2002). Установка отопителя КС-3577.55.000-01
24
19
32
41
2
2
2
2
31
3
3
3
10
1
18
7
23
9
26
39
38
36
29
27
28
28
37
30
5
21
17
6
20
13
12
40
8
42
43
КС-3577.55.000-01
4
44
33
22
34
25
14
15
16
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-3577.55.000-01 | К***1 | Установка отопителя | |
| 1 | Г***9 | Шплинт 1,6x10 | |
| 2 | Г***0 | Гайка M12 | |
| 3 | Г***0 | Шайба 4.65Г | |
| 4 | К***8 | Втулка | |
| 5 | К***7 | Скоба | |
| 6 | К***0 | Хомут | |
| 7 | Т***3 | Отопитель 030-В4 | |
| 8 | К***3 | Рукав 6x14-10 | |
| 9 | K***5 | Лента | |
| 10 | Г***9 | Шплинт 1,6x10 | |
| 11 | К***6 | Пряжка | |
| 12 | К***1 | Рукав 6x14-10 | |
| 13 | К***0 | Бензобак | |
| 14 | К***1 | Крышка | |
| 15 | К***2 | Колпачок | |
| 16 | К***3 | Прокладка | |
| 17 | К***С | Фильтр в оборе | |
| 18 | Г***8 | Пробка 2-2МК12.20.Ц9Хр | |
| 19 | Г***0 | Болт M8-8gx20.46.019 | |
| 20 | К***0 | Хомут | |
| 21 | К***1 | Воздуховод | |
| 22 | К***2 | Скоба | |
| 23 | 9***2 | Бензоотстойник | |
| 24 | П***м | Резистор ПЭ-50-5,1 Ом | |
| 25 | К***4 | Шпилька | |
| 26 | О***0 | Сопротивление 0,65 Ом | |
| 27 | Г***4 | Гайка М4 | |
| 28 | Ш***4 | Шайба 4 | |
| 29 | В***8 | Винт М4х8 | |
| 30 | К***н | Кронштейн | |
| 31 | Г***0 | Шайба 4.65Г | |
| 32 | Г***0 | Винт B1 М4-8gх10 | |
| 33 | К***1 | Кронштейн | |
| 34 | К***3 | Прокладка | |
| 35 | Г***6 | Гайка М6 | |
| 36 | Б***8 | Болт М6х18 | |
| 37 | Ш***Г | Шайба 6,65Г | |
| 38 | 0***0 | Кронштейн бензонасоса | |
| 39 | Б***2 | Бензонасос БН200-А2 (БК203) | |
| 40 | К***2 | Рукав 6x14-10 | |
| 41 | Г***0 | Винт B1 М4-8gх10 | |
| 42 | К***4 | Рукав 6x14-10 | |
| 43 | К***6 | Крышка | |
| 44 | К***9 | Труба |
