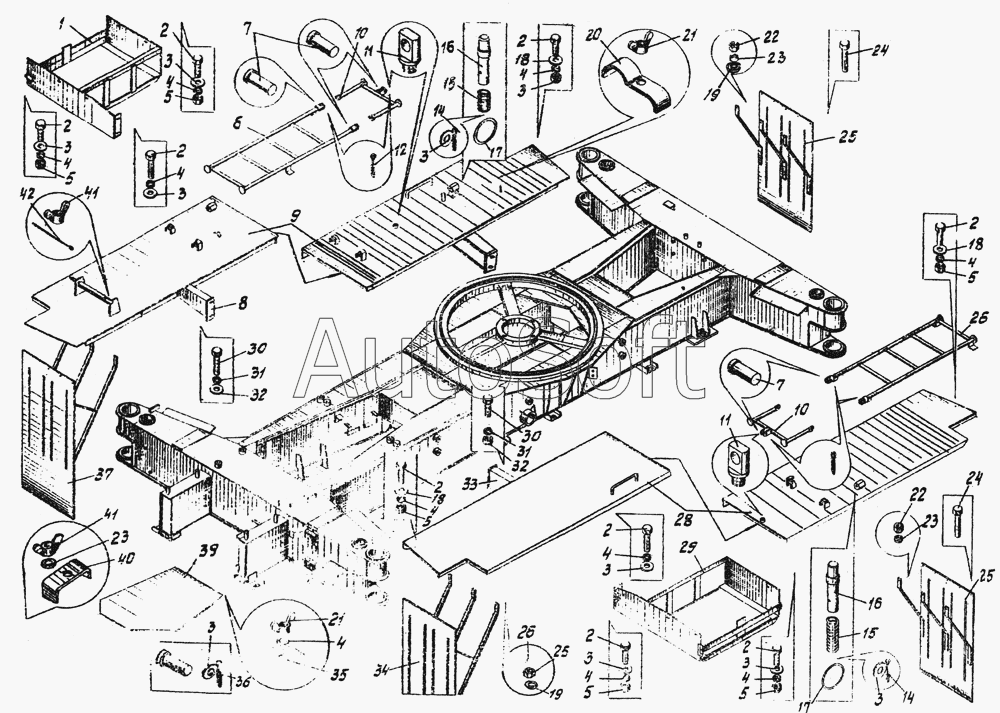

Каталог запасных частей к технике: Автокран КС-3576 (2002). Облицовка КС-3576.38.000-1
23
23
23
17
17
35
40
24
24
2
2
2
2
2
2
2
2
2
30
30
41
41
21
21
22
22
22
5
5
5
5
5
5
15
15
4
4
4
4
4
4
4
4
4
4
31
31
19
19
3
3
3
3
3
3
3
3
3
3
32
32
36
14
14
12
7
7
37
6
8
33
39
29
1
9
28
28
КС-3576.38.000-1
26
10
10
25
25
34
34
20
42
18
18
18
11
11
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-3576.38.000-1 | К***1 | Облицовка | |
| 1 | К***0 | Каркас правый | |
| 2 | Г***0 | Болт М12х45 | |
| 3 | Г***8 | Шайба 4 | |
| 4 | Г***0 | Шайба 4.65Г | |
| 5 | Г***0 | Гайка M12 | |
| 6 | K***0 | Лестница | |
| 7 | Г***0 | Ось 6-16в12х40.20.Ц9Хр | |
| 8 | K***0 | Кронштейн | |
| 9 | К***1 | Настил правый | |
| 10 | К***0 | Скоба | |
| 11 | К***1 | Шарнир | |
| 12 | Г***9 | Шплинт 1,6x10 | |
| 13 | К***0 | Кронштейн | |
| 14 | Г***9 | Шплинт 1,6x10 | |
| 15 | K***3 | Пружина | |
| 16 | K***1 | Стержень | |
| 17 | K***4 | Кольцо | |
| 18 | Ш***а | Шайба | |
| 19 | Г***8 | Шайба 4 | |
| 20 | К***0 | Прижим | |
| 21 | Г***6 | Гайка M8-7H.5.019 | |
| 22 | Г***0 | Гайка M12 | |
| 23 | Г***0 | Шайба 4.65Г | |
| 24 | Г***0 | Болт М12х45 | |
| 25 | К***0 | Щиток | |
| 26 | К***1 | Лестница | |
| 27 | K***0 | Кронштейн | |
| 28 | К***1 | Настил левый | |
| 29 | К***0 | Каркас левый | |
| 30 | Г***0 | Болт М12х45 | |
| 31 | Г***0 | Шайба 4.65Г | |
| 32 | Г***8 | Шайба 4 | |
| 33 | К***0 | Кронштейн | |
| 34 | К***0 | Щиток | |
| 35 | К***6 | Прижим | |
| 36 | Г***9 | Шплинт 1,6x10 | |
| 37 | Г***0 | Ось 6-10в12х60.20.Ц9Хр | |
| 38 | К***0 | Крышка | |
| 39 | K***0 | Лист | |
| 40 | K***7 | Прижим | |
| 41 | Г***6 | Гайка M8-7H.5.019 | |
| 42 | Ш***а | Шпилька |
