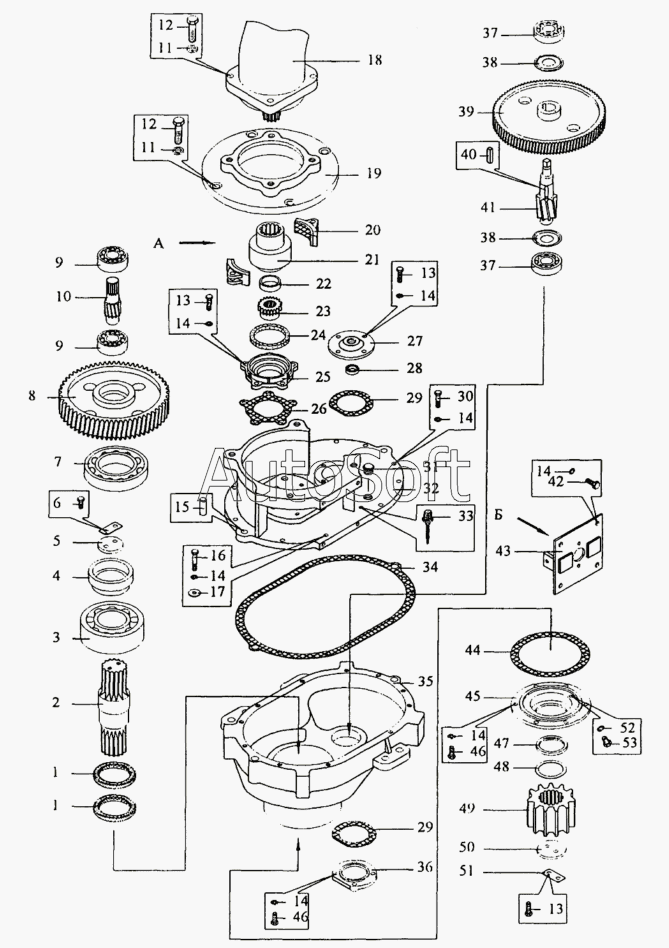

Каталог запасных частей к технике: Автокран КС-35714 (2002). Механизм поворота КС-3577-1.28.000-1
41
28
29
29
30
31
32
33
34
35
36
37
37
38
38
39
40
27
42
43
44
45
46
46
47
48
49
50
51
52
53
14
14
14
14
14
14
14
2
3
4
5
6
7
8
9
9
10
11
11
12
12
13
13
13
1
1
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Манжета 1.2-75x100-1 ГОСТ8752-79 | |
| 2 | К***3 | Вал | |
| 3 | 3***4 | Подшипник ГОСТ5721-75 | |
| 4 | К***6 | Втулка | |
| 5 | К***5 | Шайба | |
| 6 | [***] | Болт М10-8gх25.46.20.019 ГОСТ7796-70 | |
| 7 | 2***7 | Подшипник ГОСТ8338-75 | |
| 8 | К***3 | Колесо зубчатое | |
| 9 | 1***6 | Подшипник ГОСТ28428-90 | |
| 10 | К***1 | Вал-шестерня | |
| 11 | [***] | Шайба 16.65Г.019 ГОСТ6402-70 | |
| 12 | [***] | Болт М16-8gх45.46.20.019 ГОСТ7798-70 | |
| 13 | [***] | Болт М10-8gх30.46.20.019 ГОСТ7798-70 | |
| 14 | [***] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 15 | [***] | Штифт 2.16х40 ГОСТ3128-70 | |
| 16 | [***] | Болт М10-8gх45.46.20.019 ГОСТ7798-70 | |
| 17 | [***] | Шайба 10.01.08кп.019 ГОСТ11371-78 | |
| 18 | [***] | Гидромотор 310.3.112-00 | |
| 19 | К***2 | Фланец | |
| 20 | К***0 | Колодка | |
| 21 | К***1 | Шкив тормозной | |
| 22 | К***1 | Кольцо | |
| 23 | К***4 | Полумуфта | |
| 24 | [***] | Манжета 1.2-70x95-1 ГОСТ8752-79 | |
| 25 | К***1 | Крышка | |
| 26 | К***4 | Прокладка | |
| 27 | К***1 | Крышка | |
| 28 | [***] | Манжета 3-32x20-6 ГОСТ14896-84 | |
| 29 | К***6 | Прокладка | |
| 30 | [***] | Болт М10-8gх35.46.20.019 ГОСТ7798-70 | |
| 31 | К***4 | Пробка | |
| 32 | К***1 | Верхняя часть корпуса | |
| 33 | К***3 | Указатель уровня масла | |
| 34 | К***6 | Прокладка | |
| 35 | К***2 | Нижняя часть корпуса | |
| 36 | К***1 | Крышка | |
| 37 | 3***5 | Подшипник ГОСТ8338-75 | |
| 38 | К***5 | Маслоотражатель | |
| 39 | К***3 | Колесо зубчатое | |
| 40 | [***] | Шпонка 10x8x40 ГОСТ23360-78 | |
| 41 | К***3 | Вал-шестерня | |
| 42 | [***] | Болт М10-8gх20.46.20.019 ГОСТ7798-70 | |
| 43 | К***1 | Кронштейн | |
| 44 | К***8 | Прокладка | |
| 45 | К***1 | Крышка | |
| 46 | [***] | Болт М10-8gх25.46.20.019 ГОСТ7798-70 | |
| 47 | К***5 | Шайба | |
| 48 | К***4 | Шайба регулировочная | |
| 49 | К***1 | Шестерня | |
| 50 | У***1 | Шайба упорная | |
| 51 | У***1 | Шайба упорная | |
| 52 | К***1 | Прокладка | |
| 53 | К***2 | Пробка |
