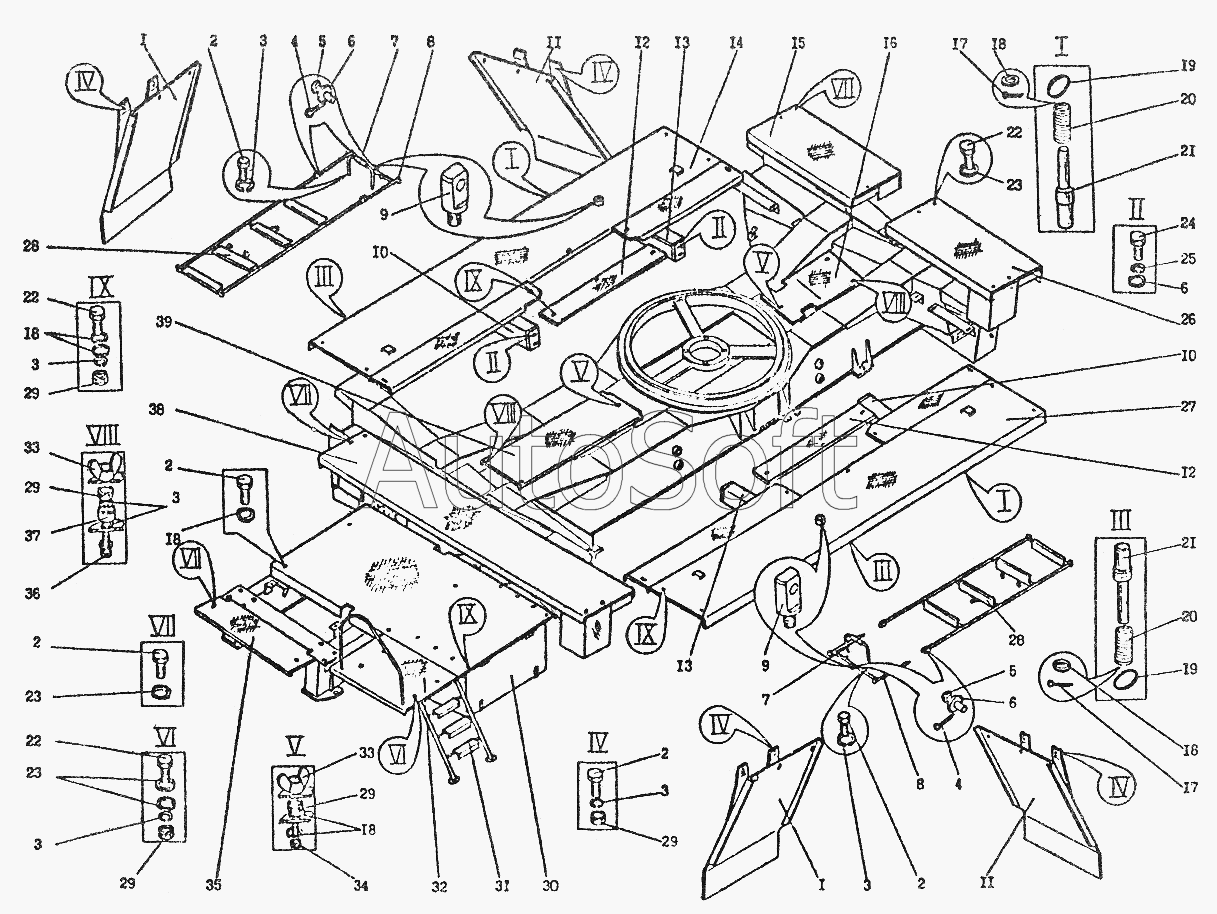

Каталог запасных частей к технике: Автокран КС-3574 (2002). Облицовка КС-3574К.38.000
30
21
21
22
22
22
23
23
23
24
25
26
27
28
28
29
29
29
29
29
20
20
31
32
33
33
34
35
36
37
38
39
11
11
2
2
2
2
2
3
3
3
3
3
3
4
4
5
5
6
6
6
6
7
7
8
9
9
10
10
1
1
12
12
13
13
14
15
16
16
17
17
18
18
18
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Брызговик | |
| 2 | [***] | Болт М10-8gх20.46.20.019 ГОСТ7798-70 | |
| 3 | [***] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 4 | [***] | Шплинт 4х32.016 ГОСТ397-79 | |
| 5 | [***] | Ось 6-16b12х40.20.ц9хр ГОСТ9650-80 | |
| 6 | [***] | Шайба 16.02. Ст3пс.019 ГОСТ11371-78 | |
| 7 | У***0 | Поручень | |
| 8 | К***0 | Скоба | |
| 9 | К***1 | Шарнир | |
| 10 | К***0 | Кронштейн | |
| 11 | К***1 | Брызговик | |
| 12 | К***3 | Настил | |
| 13 | К***0 | Кронштейн | |
| 14 | К***0 | Настил правый | |
| 15 | К***0 | Настил | |
| 16 | К***2 | Настил | |
| 17 | [***] | Шплинт 3,2х25.016 ГОСТ397-79 | |
| 18 | [***] | Шайба 10.01.08кп.026 ГОСТ11371-78 | |
| 19 | К***4 | Кольцо | |
| 20 | К***3 | Пружина | |
| 21 | К***1 | Стержень | |
| 22 | [***] | Болт М10-8gх25.46.20.019 ГОСТ7798-70 | |
| 23 | К***6 | Шайба | |
| 24 | [***] | Болт М16-8gх30.46.20.019 ГОСТ7798-70 | |
| 25 | [***] | Шайба 16.65Г.019 ГОСТ6402-70 | |
| 26 | К***0 | Настил | |
| 27 | К***0 | Настил левый | |
| 28 | К***0 | Лестница | |
| 29 | [***] | Гайка М10-6Н.5.019 ГОСТ5915-70 | |
| 30 | К***0 | Ящик | |
| 31 | К***0 | Лестница | |
| 32 | К***0 | Настил | |
| 33 | [***] | Гайка М10.7Н.5 ГОСТ3032-76 | |
| 34 | [***] | Болт М10-8gх35.46.20.019 ГОСТ7798-70 | |
| 35 | К***1 | Настил | |
| 36 | [***] | Болт М10-8gх45.46.20.019 ГОСТ7798-70 | |
| 37 | К***4 | Втулка | |
| 38 | К***0 | Настил | |
| 39 | К***2 | Кожух |
