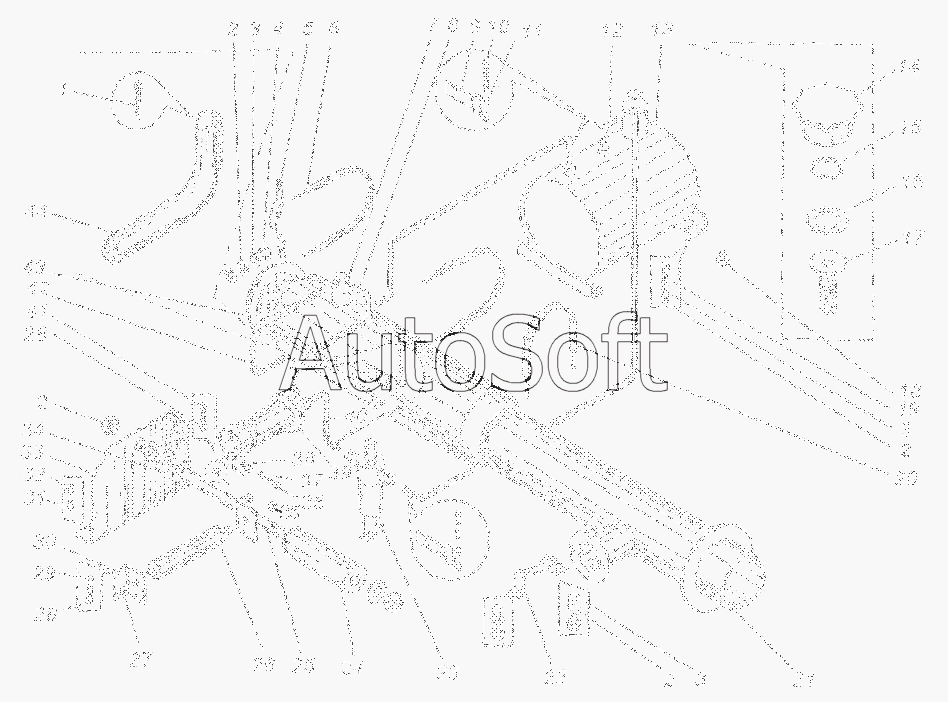

Каталог запасных частей к технике: Автокран КС-3577 (2003). Установка отопителя КС-3577.55.000
34
24
25
26
27
28
28
29
30
31
32
33
23
35
36
37
38
39
40
41
42
43
44
12
2
2
2
2
3
3
3
4
5
6
7
8
9
10
11
1
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Шплинт 5х60.016 ГОСТ397-79 | |
| 2 | [***] | Гайка М8.5.019 ГОСТ5915-70 | |
| 3 | [***] | Шайба 8.65Г.019 ГОСТ6402-70 | |
| 4 | К***8 | Втулка | |
| 5 | К***7 | Скоба | |
| 6 | К***0 | Хомут | |
| 7 | [***] | Отопитель 030.134 | |
| 8 | К***3 | Рукав 6x14-10 | |
| 9 | К***5 | Лента 5-1x160-3 | |
| 10 | [***] | Шплинт 4х18.016 ГОСТ397-79 | |
| 11 | К***6 | Пряжка | |
| 12 | К***1 | Рукав 6x14-10 | |
| 13 | К***0 | Бензобак | |
| 14 | К***1 | Крышка | |
| 15 | К***2 | Колпачок | |
| 16 | К***3 | Прокладка | |
| 17 | К***0 | Фильтр в сборе | |
| 18 | [***] | Пробка 2-2 МК12.20Ц9хр ГОСТ12717-78 | |
| 19 | [***] | Болт М8х20.46.019 ГОСТ7798-70 | |
| 20 | К***0 | Хомут | |
| 21 | К***1 | Воздуховод | |
| 22 | К***2 | Скоба | |
| 23 | 9***0 | Бензоотстойник | |
| 24 | К***4 | Шпилька | |
| 25 | [***] | Шпилька | |
| 26 | 0***0 | Электросопротивление 0,65 Ом | |
| 27 | [***] | Гайка М4 | |
| 28 | [***] | Шайба 4.65Г 016 ГОСТ6402-70 | |
| 29 | [***] | Винт М4х816Г | |
| 30 | [***] | Кронштейн | |
| 31 | [***] | Шайба 6.65Г.019 ГОСТ6402-70 | |
| 32 | [***] | Винт В1М6х10.46.019 ГОСТ17473-80 | |
| 33 | К***1 | Кронштейн | |
| 34 | [***] | Прокладка | |
| 35 | [***] | Гайка М6.5.019 ГОСТ5916-70 | |
| 36 | 2***9 | Винт М6-6gх22.222528-П29 | |
| 37 | [***] | Шайба 6.65Г.019 ГОСТ6402-70 | |
| 38 | [***] | Кронштейн бензонасоса 015-3080 | |
| 39 | [***] | Бензонасос БН203 | |
| 40 | К***2 | Рукав 6x14-10 | |
| 41 | [***] | Болт | |
| 42 | [***] | Рукав | |
| 43 | К***6 | Крышка | |
| 44 | К***9 | Труба |
