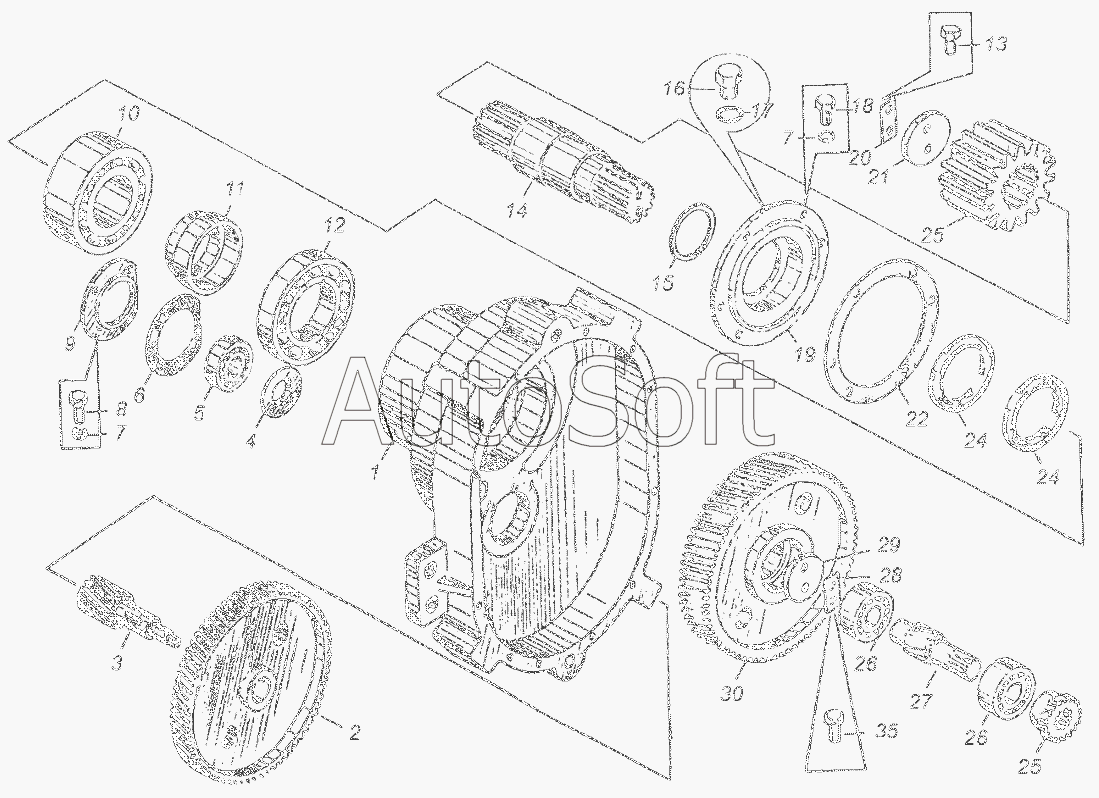

Каталог запасных частей к технике: Автокран КС-3577 (2003). Механизм поворота КС-3577.28.000-1
16
35
30
29
28
27
26
26
25
25
24
24
22
21
20
19
18
17
1
15
14
13
12
11
10
9
8
7
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***2 | Нижняя часть корпуса | |
| 2 | К***2 | Колесо зубчатое | |
| 3 | К***2 | Вал-шестерня | |
| 4 | К***5 | Маслоотражатель | |
| 5 | [***] | Подшипник 306 5 ГОСТ8338-75 | |
| 6 | К***6 | Прокладка | |
| 7 | [***] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 8 | [***] | Болт М10х25.46.20.019 ГОСТ7798-70 | |
| 9 | К***1 | Крышка | |
| 10 | [***] | Подшипник 3614 ГОСТ5721-75 | |
| 11 | К***6 | Втулка | |
| 12 | [***] | Подшипник 217 ГОСТ8338-75 | |
| 13 | [***] | Болт М10х30.46.20.019 ГОСТ7798-70 | |
| 14 | К***3 | Вал | |
| 15 | К***4 | Шайба регулировочная | |
| 16 | К***9 | Пробка | |
| 17 | К***1 | Прокладка | |
| 18 | [***] | Болт М10х25.46.20.019 ГОСТ7798-70 | |
| 19 | К***7 | Крышка | |
| 20 | [***] | Планка закрепительная 55х25.019 | |
| 21 | [***] | Шайба упорная 70.019 | |
| 22 | К***8 | Прокладка | |
| 24 | [***] | Манжета 1,2-75х100-1 ГОСТ8752-79 | |
| 25 | К***4 | Полумуфта | |
| 26 | [***] | Подшипник 1606 ГОСТ5720-75 | |
| 27 | К***1 | Вал-шестерня | |
| 28 | К***2 | Шестерня | |
| 29 | К***5 | Шайба | |
| 30 | К***2 | Колесо зубчатое | |
| 35 | [***] | Болт М10х30.46.20.019 |
