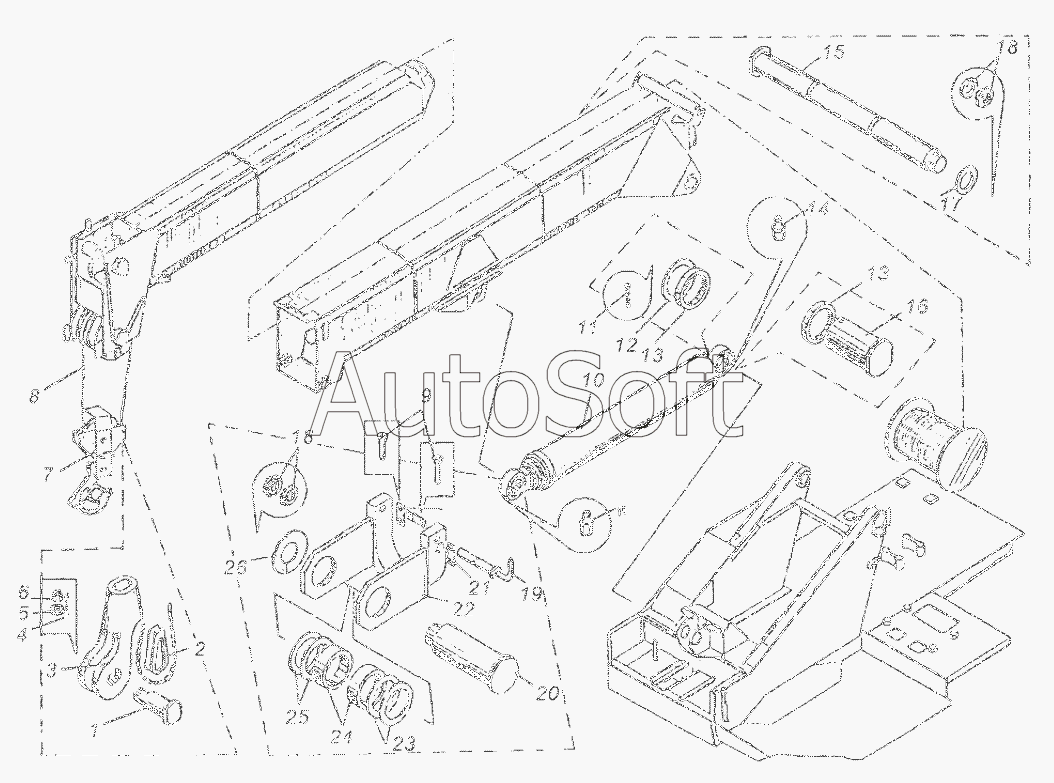

Каталог запасных частей к технике: Автокран КС-3577 (2003). Установка телескопической стрелы КС-3577.63.000
14
14
26
25
24
23
22
21
20
19
18
18
17
16
15
1
13
13
12
11
10
9
8
7
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***5 | Ось | |
| 2 | К***3 | Клин | |
| 3 | К***2 | Обойма | |
| 4 | [***] | Шплинт 5х50.016 ГОСТ397-79 | |
| 5 | [***] | Шайба 36.02.019 ГОСТ11371-78 | |
| 7 | К***0 | Крюковая обойма | |
| 8 | [***] | Канат 16.5-Г-1-С-К-1670(170) ГОСТ2688-80(L=88м) | |
| 9 | [***] | Болт М8-8gх30.46.019 ГОСТ7798-70 | |
| 10 | Ц***0 | Гидроцилиндр | |
| 11 | К***1 | Стопор | |
| 12 | К***9 | Шайба | |
| 13 | К***8 | Втулка | |
| 14 | [***] | Масленка 1.2.Ц5хр ГОСТ19853 | |
| 15 | К***1 | Ось | |
| 16 | К***3 | Ось | |
| 17 | К***9 | Шайба | |
| 18 | [***] | Гайка ВМ60х2.06.019 ГОСТ11871-73 | |
| 19 | К***0 | Фиксатор | |
| 20 | К***2 | Ось | |
| 21 | К***4 | Планка | |
| 22 | К***1 | Упор | |
| 23 | К***9 | Шайба | |
| 24 | К***1 | Втулка | |
| 25 | К***1 | Шайба | |
| 26 | К***8 | Шайба |
