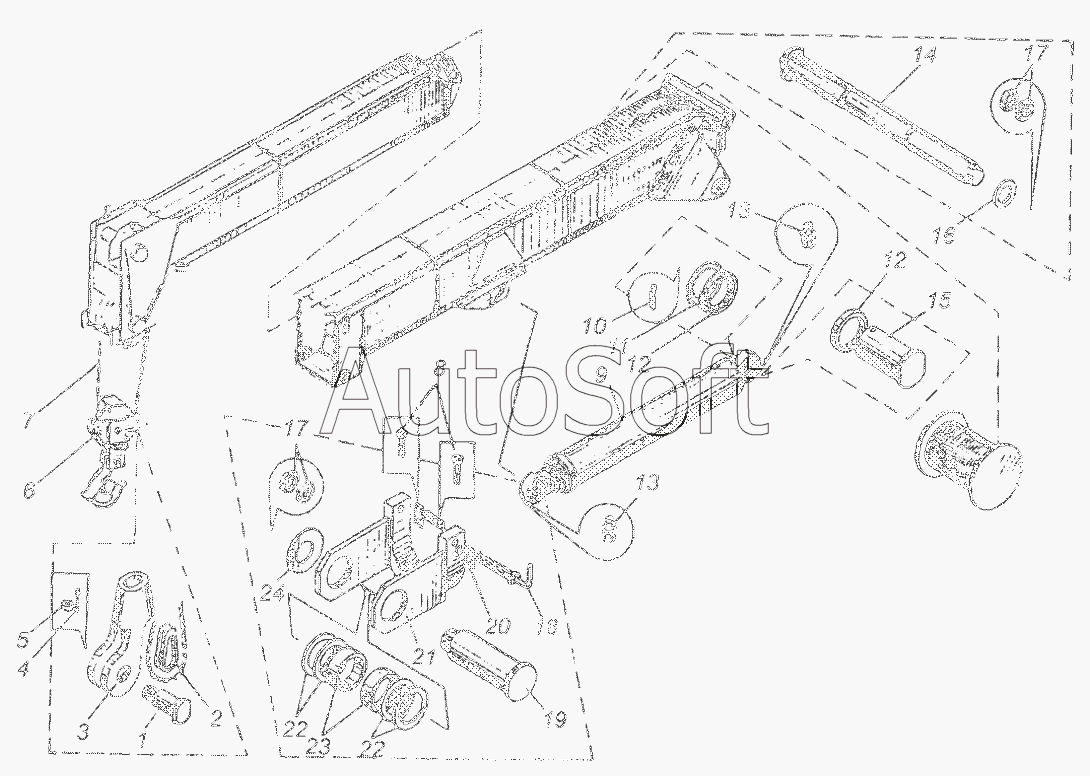

Каталог запасных частей к технике: Автокран КС-3577 (2003). Установка телескопической стрелы КС-3577-3.63.000 (КС-3577-3)
13
13
24
23
22
22
21
20
19
18
17
17
16
15
14
1
12
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***5 | Ось | |
| 2 | К***3 | Клин | |
| 3 | К***2 | Обойма | |
| 4 | [***] | Шплинт 5х50.016 ГОСТ397-79 | |
| 5 | [***] | Шайба 36.02ВСт3пс019 ГОСТ11371-78 | |
| 6 | К***0 | Крюковая обойма | |
| 7 | [***] | Канат 16.5-Г-1-С-Н-1670(170) ГОСТ2688-80(L=88м) | |
| 8 | [***] | Винт В1М12-8х50.46.019 ГОСТ17475-80 | |
| 9 | Ц***0 | Гидроцилиндр | |
| 10 | К***1 | Стопор | |
| 11 | К***9 | Шайба | |
| 12 | К***8 | Втулка | |
| 13 | [***] | Масленка 1.2.Ц6хр ГОСТ19853-74 | |
| 14 | К***1 | Ось | |
| 15 | К***3 | Ось | |
| 16 | К***1 | Шайба | |
| 17 | [***] | Гайка М60х2.45.029 ГОСТ11871-73 | |
| 18 | К***0 | Фиксатор | |
| 19 | К***2 | Ось | |
| 20 | К***4 | Планка | |
| 21 | К***1 | Упор | |
| 22 | К***9 | Шайба | |
| 23 | К***1 | Втулка | |
| 24 | К***. | Шайба |
