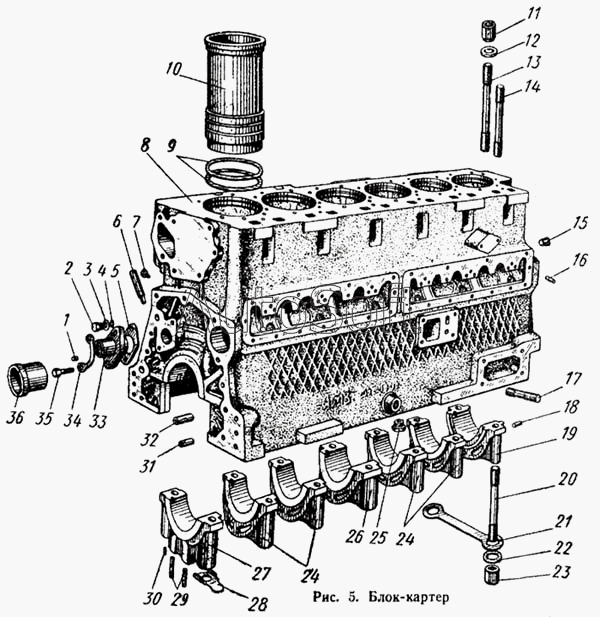

Каталог запасных частей к технике: АТЗ ТТ-4 (1972). Блок-картер
27
18
19
20
21
22
23
24
25
26
17
28
29
30
31
32
33
34
35
36
7
1
2
3
4
5
6
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 01-01с1Б | 0***Б | Блок-картер в сборе | |
| 01-01с2 | 0***2 | Блок-картер | |
| 01-01с8 | 0***8 | Крышка коренного подшипника в сборе | |
| 6Т2-01с4 | 6***4 | Палец в сборе | |
| 1 | С***9 | Заглушка | |
| 2 | Р***5 | Пробка III М20Х1,5, Н519-65 | |
| 3 | С***4 | Прокладка | |
| 4 | 6***1 | Заглушка пальца | |
| 5 | 6***3 | Прокладка | |
| 6 | 0***5 | Трубка маслоизмерителя | |
| 7 | 0***5 | Пробка коническая | |
| 8 | 0***1 | Блок-картер | |
| 9 | 2***4 | Кольцо уплотнительное гильзы цилиндра | |
| 10 | 2***1 | Гильза цилиндра | |
| 11 | 6***7 | Гайка крепления головки | |
| 12 | 6***9 | Шайба | |
| 13 | 4***1 | Шпилька крепления головки | |
| 14 | 0***1 | Шпилька крепления головки | |
| 15 | Р***" | Пробка КГ-3/4", ГОСТ 12718-67 | |
| 16 | Ш***6 | Штифт цилиндрический 8ГХ16, ГОСТ 3128-60 | |
| 17 | 0***0 | Шпилька АМ16х35 | |
| 18 | 6***3 | Штифт 4,75х12 | |
| 19 | 6***6 | Крышка коренного подшипника | |
| 20 | 0***0 | Шпилька коренных подшипников | |
| 21 | 6***1 | Шайба замковая | |
| 22 | 6***1 | Шайба | |
| 23 | 6***2 | Гайка коренных подшипников | |
| 24 | 6***4 | Крышка коренного подшипника | |
| 25 | 0***0 | Втулка резьбовая | |
| 26 | 6***5 | Крышка коренного подшипника | |
| 27 | 0***4 | Крышка коренного подшипника | |
| 28 | 0***9 | Шайба стопорная | |
| 29 | Ш***5 | Шпилька М10Х25, Н478-66 | |
| 30 | Ш***6 | Штифт цилиндрический 5С\3Х16, ГОСТ 3128-60 | |
| 31 | С***0 | Штифт установочный | |
| 32 | С***6 | Втулка направляющая | |
| 33 | 6***3 | Палец | |
| 34 | 6***6 | Шайба замковая | |
| 35 | Б***8 | Болт М8Х18, ГОСТ 7796-62 | |
| 36 | 0***9 | Втулка распределительного вала передняя |
