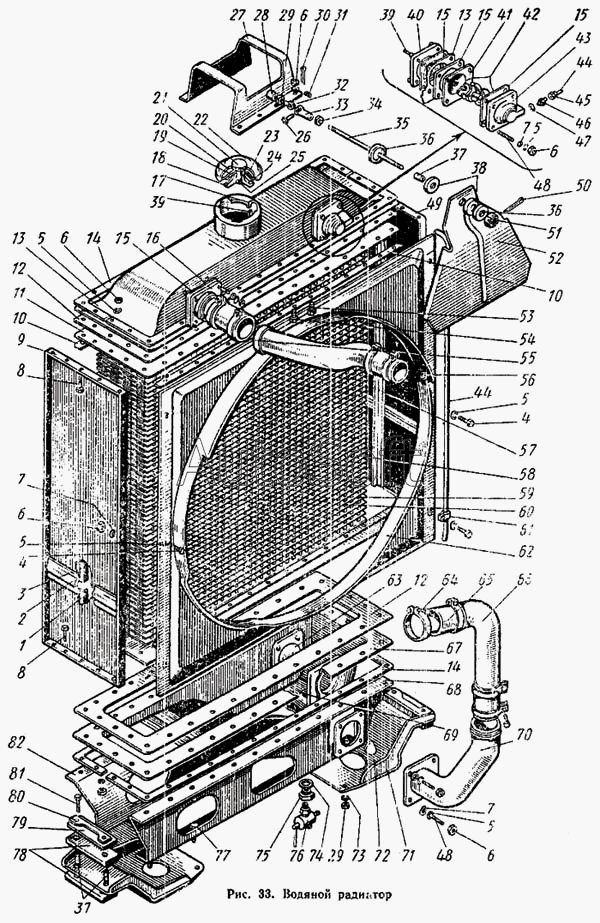

Каталог запасных частей к технике: АТЗ Т-4А (1996). Водяной радиатор
44
44
57
55
54
53
52
51
50
49
48
48
47
46
45
58
43
42
41
40
39
39
38
37
37
36
36
35
34
33
70
82
81
80
79
78
77
76
75
74
73
72
71
32
69
68
67
66
65
64
63
62
61
60
59
7
7
7
6
6
6
6
6
5
5
5
5
5
4
4
3
2
1
8
8
20
31
30
29
29
28
27
26
25
24
23
22
21
19
18
17
16
15
15
15
15
14
14
13
13
12
12
11
10
10
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 04.13.140 | 0***0 | Болт | |
| 77У.13.016 | 7***6 | Сердцевина водяного радиатора с пластинами и трубками в сборе | |
| 85У.13.051 | 8***1 | Кронштейн в сборе | |
| 85У.13.052 | 8***2 | Крышка заливной горловины в сборе | |
| 85У.13.053 | 8***3 | Стойка радиатора левая в сборе | |
| 85У.13.054 | 8***4 | Стойка радиатора правая в сборе | |
| 85У.13.055 | 8***5 | Бак радиатора нижний в сборе | |
| 85У.13.056 | 8***6 | Стенка основания радиатора в сборе | |
| 85У.13.057 | 8***7 | Стенка основания радиатора в сборе | |
| М04.13.001-1 | М***1 | Установка водяного радиатора | |
| М04.13.002-1 | М***1 | Радиатор водяной с кожухом в сборе | |
| М04.13.012-1 | М***1 | Кронштейн водяного радиатора в сборе | |
| М04.13.015 | М***5 | Кожух вентилятора | |
| М04.13.020 | М***0 | Патрубок переходной верхний в сборе | |
| М04.13.031 | М***1 | Тяга в сборе | |
| М04У.13.003 | М***3 | Радиатор водяной в сборе | |
| М04У.13.050 | М***0 | Бак радиатора верхний в сборе | |
| М04У.13.058 | М***8 | Трубка пароотводная в сборе | |
| 1 | 8***3 | Перегородка малая | |
| 2 | 8***1 | Желобок | |
| 3 | 8***2 | Перегородка | |
| 4 | Б***0 | Болт М8.2х16.58 ГОСТ 7796-70 | |
| 5 | Ш***0 | Шайба 8Н 65Г ГОСТ 6402-70 | |
| 6 | Г***0 | Гайка М8.5 ГОСТ 5915-70 | |
| 7 | Ш***8 | Шайба 8 ГОСТ 11371-68 | |
| 8 | Б***0 | Болт М8.2х25.58 ГОСТ 7796-70 | |
| 9 | 8***9 | Стойка радиатора левая | |
| 10 | М***7 | Накладка | |
| 11 | 7***2 | Пластина опорная | |
| 12 | М***8 | Прокладка баков | |
| 13 | 8***1 | Бак радиатора верхний | |
| 14 | М***4 | Накладка | |
| 15 | М***3 | Прокладка | |
| 16 | М***7 | Патрубок верхнего бака | |
| 17 | 8***2 | Горловина радиатора | |
| 18 | 8***6 | Маховичок | |
| 19 | 8***3 | Шайба большая | |
| 20 | 8***2 | Шайба | |
| 21 | 8***8 | Стержень | |
| 22 | 8***7 | Корпус крышки | |
| 23 | 8***5 | Шайба коническая | |
| 24 | 8***4 | Прокладка | |
| 25 | 7***4 | Кольцо стопорное | |
| 26 | М***2 | Ось | |
| 27 | 8***6 | Кронштейн верхнего бака | |
| 28 | 8***5 | Бонка | |
| 29 | Г***0 | Гайка М12х5 ГОСТ 5915-70 | |
| 30 | Ш***6 | Шплинт 3,2х20 ГОСТ 397-66 | |
| 31 | Ш***8 | Шайба 12 ГОСТ 11371-68 | |
| 32 | М***2 | Проушина | |
| 33 | А***7 | Вилка | |
| 34 | Г***0 | Гайка М12х1,25.2а.5 ГОСТ 5915-70 | |
| 35 | М***0 | Тяга | |
| 36 | Т***3 | Чашка | |
| 37 | М***9 | Втулка | |
| 38 | 7***1 | Прокладка | |
| 39 | 7***0 | Трубка паровая | |
| 40 | М***9 | Фланец | |
| 41 | 8***8 | Седло клапана | |
| 42 | 7***0 | Клапан паровоздушный в сборе | |
| 43 | 8***6 | Корпус паровоздушного клапана | |
| 44 | М***7 | Трубка пароотводная | |
| 45 | 7***8 | Гайка соединительная под развальцовку | |
| 46 | 7***1 | Штуцер | |
| 47 | 7***0 | Кольцо уплотняющее | |
| 48 | Ш***6 | Шпилька А М8х25 (10/18) ГОСТ 11765-66 | |
| 49 | 8***0 | Стойка радиатора правая | |
| 50 | Ш***6 | Шплинт 3,2х25 ГОСТ 397-66 | |
| 51 | Г***2 | Гайка М12х1,25.2а.8.35 ГОСТ 5932-62 | |
| 52 | М***1 | Кронштейн | |
| 53 | Б***0 | Болт М8.2х20.58 ГОСТ 7796-70 | |
| 54 | Б***0 | Болт М8.2х30.58 ГОСТ 7796-70 | |
| 55 | 0***2 | Насадок | |
| 57 | М***2 | Патрубок переходной верхний | |
| 58 | 7***3 | Пластина радиатора охлаждающая | |
| 59 | 7***4 | Трубка радиатора распорная | |
| 60 | 7***5 | Трубка радиатора охлаждающая | |
| 61 | 7***2 | Скоба | |
| 62 | М***8 | Кожух вентилятора | |
| 63 | 8***3 | Заглушка | |
| 64 | Х***8 | Хомутик 68 | |
| 65 | М***0 | Муфта | |
| 66 | М***1 | Патрубок переходной нижний | |
| 67 | 8***1 | Бак радиатора нижний | |
| 68 | 8***5 | Стенка основания радиатора | |
| 69 | 8***4 | Бонка | |
| 70 | 8***2 | Патрубок нижнего бака | |
| 71 | М***6 | Ребро жесткости | |
| 72 | М***2 | Кронштейн водяного радиатора | |
| 73 | Ш***0 | Шайба 12ОТ 65Г ГОСТ 6402-70 | |
| 74 | М***0 | Прокладка | |
| 75 | М***9 | Штуцер | |
| 76 | К***8 | Краник 3/8 | |
| 77 | Б***0 | Болт М12.2х25.88.35 ГОСТ 7796-70 | |
| 78 | М***1 | Подушка | |
| 79 | М***0 | Накладка | |
| 80 | М***8 | Пластина замковая | |
| 81 | Б***0 | Болт М12.2.60.88.35 ГОСТ 7795-70 | |
| 82 | 8***4 | Стенка основания радиатора |
