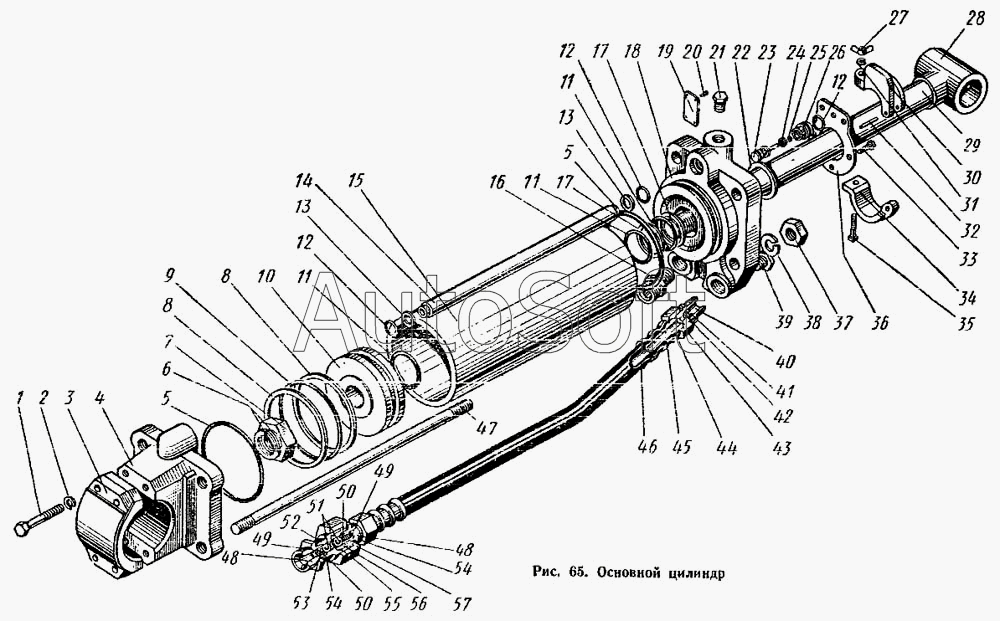

Каталог запасных частей к технике: АТЗ Т-4А (1996). Основной цилиндр
30
39
38
37
36
35
34
33
32
31
40
29
28
27
26
25
24
23
22
49
49
57
56
55
54
54
53
52
51
50
50
21
48
48
47
46
45
44
43
42
41
2
1
3
12
12
12
20
19
18
17
17
16
15
14
13
13
11
11
11
10
9
8
8
7
6
5
5
4
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 54.59.001 | 5***1 | Цилиндр основной н сборе | |
| 54.59.021А | 5***А | Шланг основного цилиндра в сборе с запорным устройством | |
| 54.59.022 А | 5***А | Шланг в сборе | |
| А40/50-2643003-1 | А***1 | Крестовина в сборе | |
| А60/75-2751002-IVА | А***А | Замедлительный клапан со штифтом коническим и с шайбой в сборе | |
| А60/75-4616320 | А***0 | Запорное устройство в сборе диаметр 16 | |
| А60/75-4616330 | А***0 | Клапан запорный маслопровода в сборе | |
| А60/75-4616350 | А***0 | Клапан шланга запорный в сборе диаметр 16 | |
| Ц110-1414001А | Ц***А | Цилиндр в сборе | |
| Ц110-1414002А | Ц***А | Шток с головкой в сборе | |
| Ц110-1414003А | Ц***А | Упор в сборе | |
| Ц110-1414007 | Ц***7 | Гайка | |
| Ц110-1414008А | Ц***А | Крышка задняя в сборе | |
| Ц110-1414009 | Ц***9 | Поршень в сборе | |
| Ц110-1414010А | Ц***А | Крышка передняя в сборе | |
| Ц90-1212005А | Ц***А | Клапан в сборе | |
| 1 | Б***0 | Болт М16.2х65.58 ГОСТ 7795-70 | |
| 2 | Ш***0 | Шайба 16Н 65Г ГОСТ 6402-70 | |
| 3 | Ц***А | Бугель | |
| 4 | Ц***А | Крышка задняя | |
| 5 | Ц***5 | Кольцо | |
| 6 | Ц***0 | Кольцо гайки | |
| 7 | Ц***5 | Гайка | |
| 8 | Ц***2 | Прокладка | |
| 9 | Ц***3 | Кольцо | |
| 10 | Ц***В | Поршень | |
| 11 | Ц***4 | Кольцо | |
| 12 | Ц***6 | Кольцо | |
| 13 | Ц***7 | Шайба | |
| 14 | Ц***А | Маслопровод | |
| 15 | Ц***2 | Корпус | |
| 16 | А***3 | Штуцер | |
| 17 | Ц***8 | Прокладка | |
| 18 | Ц***Ж | Крышка передняя | |
| 19 | Ц***А | Знак заводской | |
| 20 | З***8 | Заклепка 2х6 ГОСТ 10299-68 | |
| 21 | П***7 | Пробка 1/4" ГОСТ 12720-67 | |
| 22 | Ц***6 | Чистик | |
| 23 | Ц***А | Клапан с уплотнением | |
| 24 | Ц***4 | Втулка | |
| 25 | Ц***7 | Кольцо | |
| 26 | Ц***А | Корпус клапана | |
| 27 | Г***6 | Гайка М6.2 ГОСТ 3032-66 | |
| 28 | Ц***9 | Головка штока | |
| 29 | Ц***А | Шток | |
| 30 | Ц***Б | Упор | |
| 31 | Ш***0 | Шайба 6Н 65Г ГОСТ 6402-70 | |
| 32 | Ц***0 | Палец упора | |
| 33 | Б***0 | Болт М6.2х14.58 ГОСТ 7798-70 | |
| 34 | Ц***Б | Полукольцо упора нижнее | |
| 35 | Б***0 | Болт М6.2х35.58 ГОСТ 7798-70 | |
| 36 | Ц***5 | Крышка чистиков | |
| 37 | Г***0 | Гайка М18.2.8-35 ГОСТ 2524-70 | |
| 38 | Ш***0 | Шайба 18Н 65Г ГОСТ 6402-70 | |
| 39 | П***7 | Пробка 1/2" ГОСТ 12720-67 | |
| 40 | А***1 | Корпус замедлительного клапана | |
| 41 | А***1 | Штифт конический | |
| 42 | А***V | Шайба клапана | |
| 43 | А***5 | Гайка соединительная | |
| 44 | А***0 | Ниппель | |
| 45 | Т***А | Муфта | |
| 46 | 5***А | Шланг | |
| 47 | Ц***А | Шпилька | |
| 48 | А***8 | Штуцер | |
| 49 | А***1 | Крестовина верхняя половина | |
| 50 | А***1 | Пружина клапана | |
| 51 | А***8 | Клапан | |
| 52 | А***2 | Корпус запорного клапана маслопровода | |
| 53 | А***1 | Крестовина нижняя половина | |
| 54 | А***9 | Шайба уплотнительная | |
| 55 | Н***7 | Кольцо уплотннтельное | |
| 56 | А***2 | Корпус запорного клапана шланга | |
| 57 | 5***3 | Гайка накидная |
