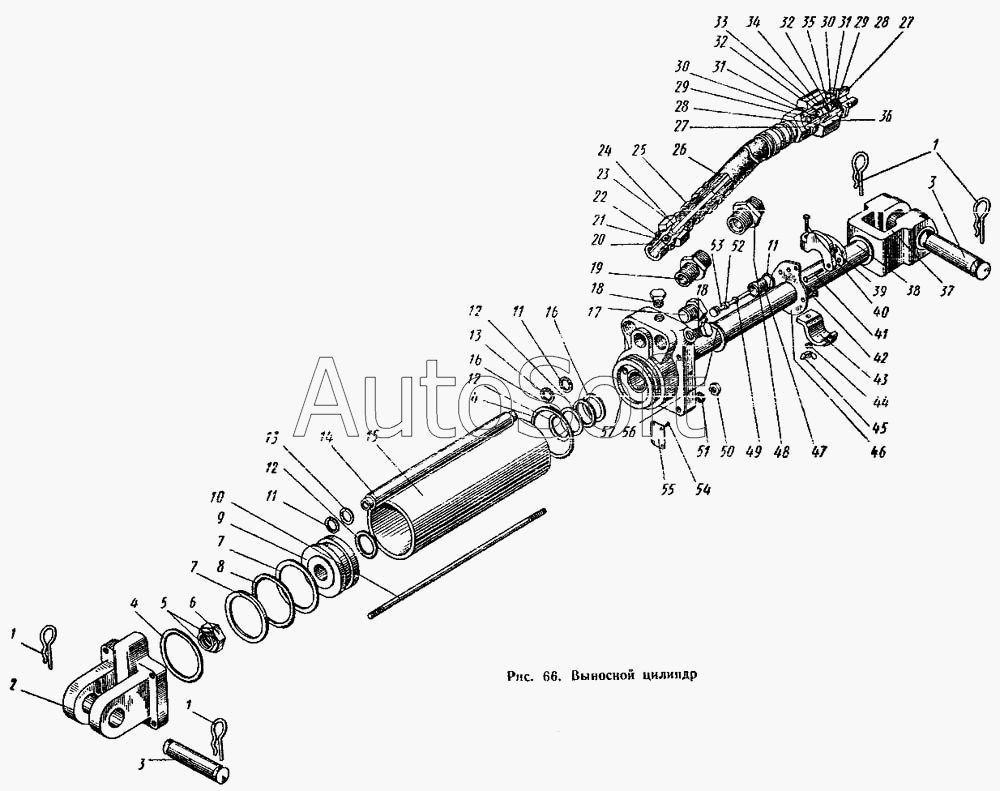

Каталог запасных частей к технике: АТЗ Т-4А (1996). Выносной цилиндр
31
31
39
38
37
36
35
34
33
32
32
40
30
30
29
29
28
28
27
27
26
25
24
23
49
57
56
55
54
53
52
51
50
22
48
47
46
45
44
43
42
41
3
3
2
1
1
1
4
4
13
13
21
20
19
18
18
17
16
16
15
14
12
12
12
11
11
11
10
9
8
7
7
6
5
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 54.60.001 | 5***1 | Цилиндр выносной в сборе | |
| 54.60.021А | 5***А | Шланг выносного цилиндра составной в сборе с запорным устройством | |
| 54.60.022А | 5***А | Шланг в сборе | |
| А40/50-2643003-1 | А***1 | Крестовина в сборе | |
| А60/75-2751002-II-А | А***А | Клапан замедлительный в сборе | |
| А60/75-4616320 | А***0 | Запорное устройство в сборе диаметр 16 | |
| А60/75-4616330 | А***0 | Клапан запорный маслопровода в сборе | |
| А60/75-4616350 | А***0 | Клапан шланга запорный в сборе диаметр 16 | |
| Ц75-1111001А | Ц***А | Цилиндр в сборе | |
| Ц75-1111009 | Ц***9 | Поршень в сборе | |
| Ц75-1111010А | Ц***А | Крышка передняя в сборе | |
| Ц90-1212002 | Ц***2 | Шток с вилкой в сборе | |
| Ц90-1212003А | Ц***А | Упор в сборе | |
| Ц90-1212005А | Ц***А | Клапан в сборе | |
| Ц90-1212007А | Ц***А | Гайка с кольцом в сборе | |
| 1 | 1***9 | Шплинт пружинный | |
| 2 | Ц***Г | Крышка задняя | |
| 3 | Ц***В | Палец | |
| 4 | Ц***5 | Кольцо | |
| 5 | Ц***А | Кольцо | |
| 6 | Ц***А | Гайка | |
| 7 | Ц***2 | Прокладка | |
| 8 | Ц***3 | Кольцо | |
| 9 | Ц***А | Поршень | |
| 10 | Ц***А | Шпилька | |
| 11 | Ц***6 | Кольцо | |
| 12 | Ц***А | Кольцо уплотнительное | |
| 13 | Ц***7 | Шайба | |
| 14 | Ц***А | Маслопровод | |
| 15 | Ц***2 | Корпус | |
| 16 | Ц***8 | Прокладка | |
| 17 | П***7 | Пробка КГ 1/2" ГОСТ 12719-67 | |
| 18 | П***7 | Пробка КГ 1/4" ГОСТ 12719-67 | |
| 19 | А***3 | Штуцер | |
| 20 | А***1 | Корпус замедлительного клапана | |
| 21 | А***1 | Штифт конический | |
| 22 | А***1 | Шайба клапана | |
| 23 | А***5 | Гайка соединительная | |
| 24 | А***0 | Ниппель | |
| 25 | Т***А | Муфта | |
| 26 | 5***А | Шланг | |
| 27 | А***8 | Штуцер | |
| 28 | А***1 | Крестовина нижняя половина | |
| 29 | А***1 | Пружина клапана | |
| 30 | А***1 | Крестовина верхняя половина | |
| 31 | А***9 | Шайба уплотнительная | |
| 32 | А***8 | Клапан | |
| 33 | А***2 | Корпус запорного клапана шланга | |
| 34 | Н***7 | Кольцо уплотннтельное | |
| 35 | А***2 | Корпус запорного клапана маслопровода | |
| 36 | 5***3 | Гайка накидная | |
| 37 | Ц***9 | Вилка штока | |
| 38 | Ц***4 | Шток | |
| 39 | Ц***А | Упор | |
| 40 | Б***0 | Болт М6.2х35.58 ГОСТ 7798-70 | |
| 41 | Ц***0 | Палец упора | |
| 42 | Б***0 | Болт М6.2х14,58 ГОСТ 7798-70 | |
| 43 | Ц***А | Полукольцо упора нижнее | |
| 44 | Ш***0 | Шайба 6Н 65Г ГОСТ 6402-70 | |
| 45 | Г***6 | Гайка М6.2 ГОСТ 3032-66 | |
| 46 | Ц***А | Крышка чистиков | |
| 47 | Ц***А | Корпус клапана | |
| 48 | 5***4 | Штуцер переходной | |
| 49 | Ц***7 | Кольцо | |
| 50 | Г***0 | Гайка М12.5 ГОСТ 5915-70 | |
| 51 | Ш***0 | Шайба 12Н 65Г ГОСТ 6402-70 | |
| 52 | Ц***4 | Втулка | |
| 53 | Ц***А | Клапан с уплотнением | |
| 54 | З***8 | Заклепка 2х6 ГОСТ 10299-68 | |
| 55 | Ц***А | Знак заводской | |
| 56 | Ц***6 | Чистик | |
| 57 | Ц***Б | Крышка передняя |
