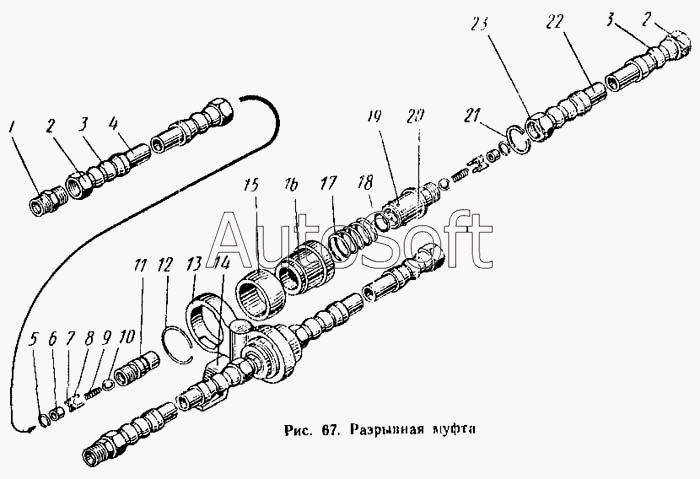

Каталог запасных частей к технике: АТЗ Т-4А (1996). Разрывная муфта
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 54.60.022А | 5***А | Шланг в сборе | |
| 54.61.001-1 | 5***1 | Муфта разрывная в сборе | |
| 54.61.022А | 5***А | Шланг в сборе | |
| 75.61.011 | 7***1 | Муфта разрывная в сборе | |
| 75.61.012 | 7***2 | Муфта разрывная правая половина в сборе | |
| 75.61.013 | 7***3 | Муфта разрывная левая половина в сборе | |
| 75.61.014 | 7***4 | Корпус разрывной муфты правый с шариком в сборе | |
| 75.61.015 | 7***5 | Крестовина с кольцом поршневого пальца стопорным в сборе | |
| 75.61.016АТ | 7***Т | Обойма шарниров с кронштейном в сборе | |
| 1 | 5***4 | Штуцер переходной | |
| 2 | А***5 | Гайка соединительная | |
| 3 | Т***А | Муфта | |
| 4 | 5***А | Шланг | |
| 5 | Д***8 | Кольцо поршневого пальца стопорное | |
| 6 | 7***2 | Втулка крестовин опорная | |
| 7 | 7***6 | Крестовина нижняя половина | |
| 8 | 7***7 | Крестовина верхняя половина | |
| 9 | А***1 | Пружина клапана | |
| 10 | А***8 | Клапан | |
| 11 | 7***5 | Корпус разрывной муфты левый | |
| 12 | 7***8 | Кольцо стопорное | |
| 13 | 7***0 | Обойма шарниров разрывных муфт | |
| 14 | 7***1 | Кронштейн | |
| 15 | 7***9 | Шарнир разрывной муфты | |
| 16 | 7***4 | Втулка запорная | |
| 17 | 7***3 | Пружина запорной втулки | |
| 18 | У***2 | Кольцо уплотнительное | |
| 19 | Ш***0 | Шарик БV 5,556мм Н ГОСТ 3722-60 | |
| 20 | 7***1 | Корпус разрывной муфты правый | |
| 21 | 5***0 | Кольцо стопорное | |
| 22 | 5***А | Шланг | |
| 23 | А***0 | Ниппель |
