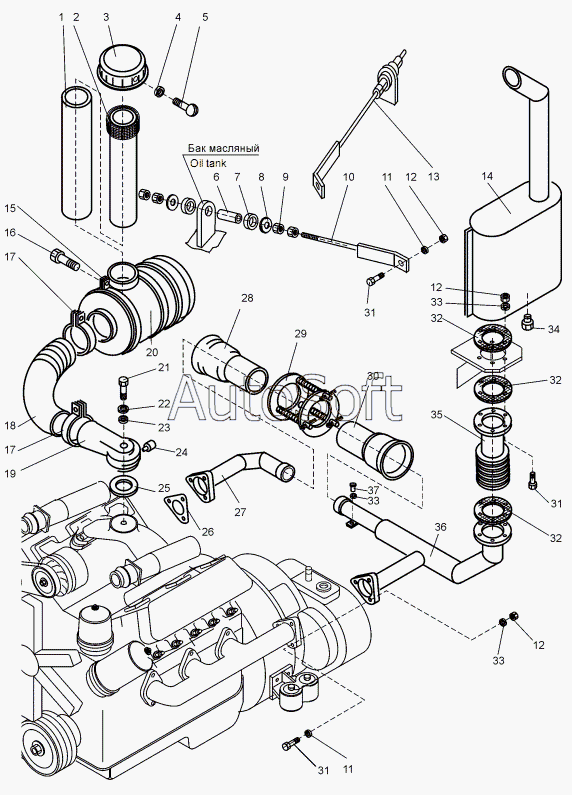

Каталог запасных частей к технике: ЧСДМ Погрузчик В-138 (2009). Система всасывания и выхлопа (А121.32.00.000)
1
2
3
4
5
6
7
8
9
10
11
11
12
12
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
31
32
32
32
33
33
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | А***6 | Труба | |
| 2 | 4***0 | Труба воздухозаборная 4320Я -1109110 | |
| 3 | 4***1 | Колпак 4320-1109112-01 | |
| 4 | Ш***9 | Шайба С6.02.019 | |
| 5 | В***9 | Винт В.М6-6gх16.58.019 | |
| 6 | Д***7 | Втулка | |
| 7 | Д***6 | Кольцо | |
| 8 | Д***1 | Шайба | |
| 9 | Г***) | Гайка М12-6Н.5.019 (S18) | |
| 10 | А***0 | Стяжка | |
| 11 | Ш***9 | Шайба С10.02.019 | |
| 12 | Г***) | Гайка М10-6Н.5.019 (S16) | |
| 13 | Д***1 | Стяжка | |
| 14 | А***0 | Глушитель | |
| 15 | 4***2 | Хомут 4320Я-1109182 | |
| 16 | Б***6 | Болт хомута 331006 | |
| 17 | Д***0 | Хомут | |
| 18 | Р***5 | Рукав 125х925 | |
| 19 | 4***0 | Насадок соединительного патрубка коллекторов | |
| 20 | 7***3 | Фильтр воздушный | |
| 21 | Б***6 | Болт 332716 | |
| 22 | Ш***9 | Шайба С12.02.019 | |
| 23 | 3***В | Кольцо 375-4224130-В | |
| 24 | ***0 | Индикатор засоренности воздуха ИЗВ-700 | |
| 25 | 4***5 | Кольцо уплотнительное 4320Я -1109435 | |
| 26 | А***2 | Прокладка | |
| 27 | А***0 | Труба | |
| 28 | 4***3 | Переходник компенсатора передний 4320Я - 1203153 | |
| 29 | 4***0 | Распорный элемент компенсатора | |
| 30 | 4***4 | Переходник компенсатора задний 4320Я -1203154 | |
| 31 | Б***) | Болт M10-6gх30.58.019 (S16) | |
| 32 | Д***9 | Прокладка | |
| 33 | Ш***9 | Шайба 10.65Г.019 | |
| 34 | 0***7 | Пробка | |
| 35 | Д***0 | Компенсатор | |
| 36 | А***0 | Труба | |
| 37 | Б***) | Болт M10-6gх20.58.019 (S16) |
