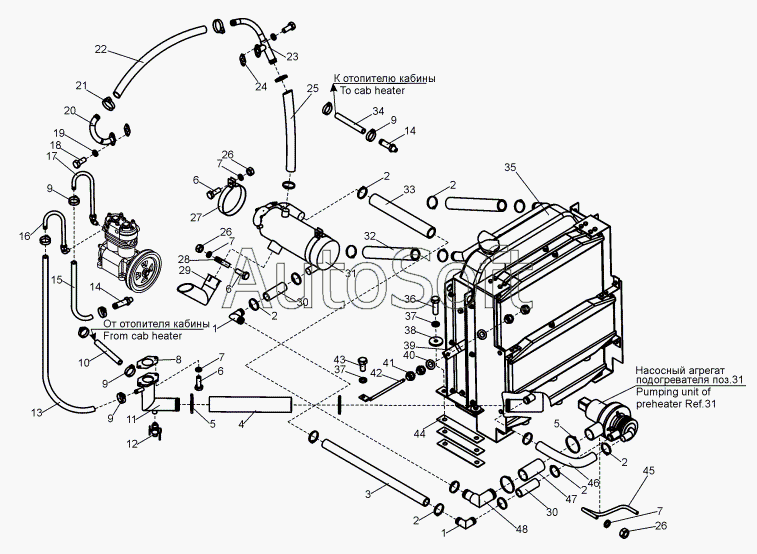

Каталог запасных частей к технике: ЧСДМ Погрузчик В-138 (2009). Система охлаждения и разогрева двигателя (А121.33.00.000)
1
1
2
2
2
2
2
2
3
4
5
5
6
6
6
7
7
7
7
8
9
9
9
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
26
26
27
28
29
30
30
31
32
33
34
35
36
37
37
38
39
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | T***0 | Угольник | |
| 2 | Х***8 | Хомут винтовой Н28 | |
| 3 | A***9 | Рукав | |
| 4 | A***6 | Рукав | |
| 5 | Х***4 | Хомут винтовой Н44 | |
| 6 | Б***) | Болт M10-6gx30.58.019(S16) | |
| 7 | Ш***9 | Шайба 10.65Г.019 | |
| 8 | A***5 | Прокладка | |
| 9 | Х***2 | Хомут винтовой Н12 | |
| 10 | A***3 | Рукав | |
| 11 | A***0 | Труба | |
| 12 | 3***А | Краник сливной | |
| 13 | A***2 | Рукав | |
| 14 | Д***9 | Штуцер | |
| 15 | A***1 | Рукав | |
| 16 | A***1 | Труба | |
| 17 | A***0 | Труба | |
| 18 | Б***) | Болт M8-6gx20.58.019(S13) | |
| 19 | Ш***9 | Шайба 8.65Г.019 | |
| 20 | A***0 | Труба | |
| 21 | Х***0 | Хомут винтовой Н20 | |
| 22 | A***5 | Рукав | |
| 23 | A***0 | Труба правая | |
| 24 | Д***1 | Прокладка | |
| 25 | A***8 | Рукав | |
| 26 | Г***) | Гайка М10-6Н.5.019(S16) | |
| 27 | 0***2 | Хомут | |
| 28 | 0***1 | Хомут | |
| 29 | A***0 | Труба выхлопная | |
| 30 | A***7 | Рукав | |
| 31 | П***0 | Подогреватель жидкостный дизельный ПЖД30-1015006-40 | |
| 32 | A***2 | Рукав | |
| 33 | A***3 | Рукав | |
| 34 | A***4 | Рукав | |
| 35 | A***0 | Блок радиаторов | |
| 36 | Б***) | Болт М12-6gх40.58.019(S18) | |
| 37 | Ш***9 | Шайба 12.65Г.019 | |
| 38 | 0***1 | Шайба | |
| 39 | A***4 | Уголок | |
| 40 | Ш***9 | Шайба С12.02.019 | |
| 41 | Г***) | Гайка М12-6Н.5.019(S18) | |
| 42 | A***0 | Стяжка | |
| 43 | Б***) | Болт М12-6gх25.58.019(S18) | |
| 44 | A***3 | Прокладка | |
| 45 | Д***4 | Стремянка | |
| 46 | A***0 | Рукав | |
| 47 | A***4 | Рукав | |
| 48 | Д***0 | Труба воздушная |
