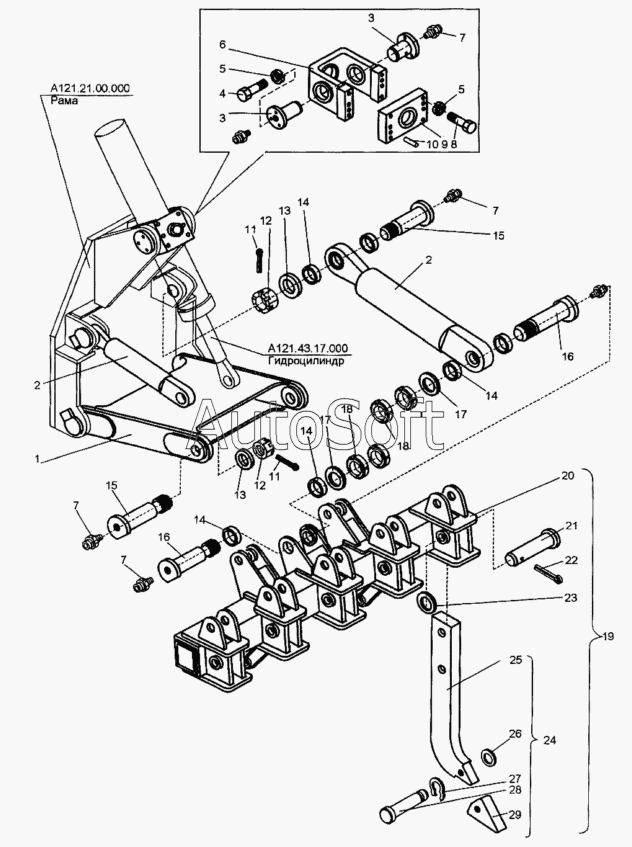

Каталог запасных частей к технике: ЧСДМ А-120 (2003). Оборудование с кирковщиком (А121.25.01.000)
17
17
А121.21.00.000
А121.25.01.000
А121.43.17.000
29
28
27
26
25
24
23
22
21
20
19
18
18
1
16
16
15
15
14
14
14
14
13
13
12
12
11
11
10
9
8
7
7
7
7
6
5
5
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А121.21.00.000 | А***0 | Рама | |
| А121.25.01.000 | А***0 | Оборудование с кирковщиком | |
| А121.43.17.000 | А***0 | Гидроцилиндр | |
| 1 | А***0 | Рама | |
| 2 | А***1 | Тяга | |
| 3 | А***1 | Палец | |
| 4 | [***] | Болт М16-6gх30.58.019 ГОСТ 7798-70 | |
| 5 | [***] | Шайба 16.65Г.019 ГОСТ 6402-70 | |
| 6 | Д***0 | Скоба | |
| 7 | [***] | Масленка 1.3.Ц6 ГОСТ 19853-74 | |
| 8 | [***] | Болт М16-6gх30.58.019 ГОСТ 7798-70 | |
| 9 | Д***0 | Крышка | |
| 10 | Д***9 | Штифт | |
| 11 | [***] | Шплинт 8x71.019 ГОСТ 397-79 | |
| 12 | 0***1 | Гайка прорезная | |
| 13 | 0***2 | Шайба | |
| 14 | А***4 | Втулка | |
| 15 | Т***0 | Ось | |
| 16 | Д***3 | Палец | |
| 17 | Д***7 | Шайба | |
| 18 | Д***6 | Гайка | |
| 19 | А***0 | Кирковщик | |
| 20 | А***0 | Балка кирковщика | |
| 21 | 0***5 | Палец | |
| 22 | [***] | Шплинт 8x71 ГОСТ 397-79 | |
| 23 | Д***8 | Шайба | |
| 24 | Д***0 | Зуб | |
| 25 | Д***1 | Стойка | |
| 26 | Б***7 | Шайба | |
| 27 | Д***3 | Чека пружинная | |
| 28 | Д***2 | Палец | |
| 29 | Д***2 | Наконечник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
