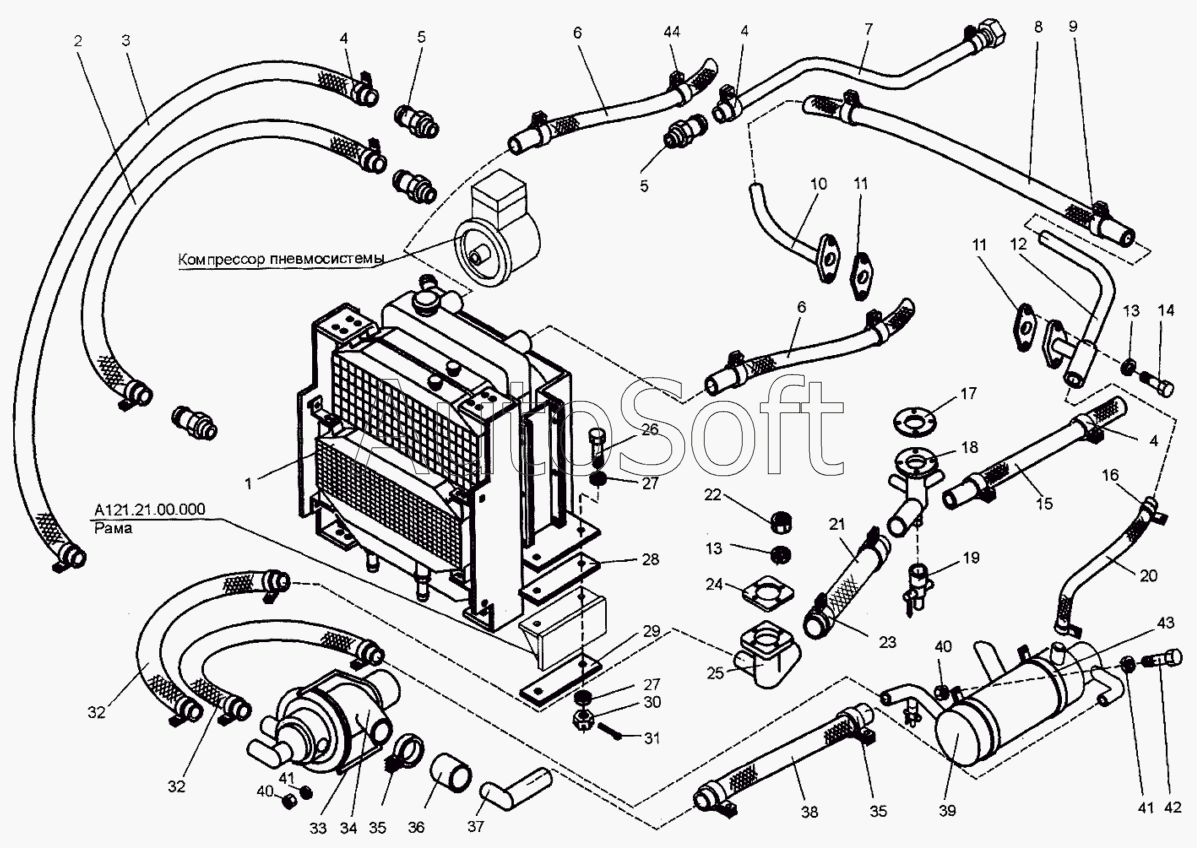

Каталог запасных частей к технике: ЧСДМ А-120 (2003). Система охлаждения и разогрева двигателя (А121.33.00.000-01)
36
25
26
27
27
28
29
30
31
32
32
33
34
35
35
24
37
38
39
40
40
41
41
42
43
44
[Компрессор пневмосистемы]
А121.21.00.000
А121.33.00.000-01
13
13
2
3
4
4
4
5
5
6
6
7
8
9
10
11
11
12
1
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| [Компрессор пневмосистемы] | [***] | Компрессор пневмосистемы | |
| А121.21.00.000 | А***0 | Рама | |
| А121.33.00.000-01 | А***1 | Система охлаждения и разогрева двигателя | |
| 1 | А***0 | Блок радиаторов | |
| 2 | А***2 | Рукав | |
| 3 | А***3 | Рукав | |
| 4 | [***] | Хомут винтовой Н-10 | |
| 5 | Д***9 | Штуцер | |
| 6 | А***0 | Рукав | |
| 7 | А***4 | Рукав | |
| 8 | А***6 | Рукав | |
| 9 | [***] | Хомут винтовой Н-16 | |
| 10 | Д***0 | Труба | |
| 11 | Д***1 | Прокладка | |
| 12 | А***0 | Труба | |
| 13 | [***] | Шайба 8.65Г.019 ГОСТ 6402-70 | |
| 14 | [***] | Болт М8-6gх20.58.019 (S13) ГОСТ 7798-70 | |
| 15 | А***5 | Рукав | |
| 16 | [***] | Хомут винтовой Н-24 | |
| 17 | Д***2 | Прокладка | |
| 18 | А***0 | Труба | |
| 19 | 3***0 | Краник сливной | |
| 20 | А***7 | Рукав | |
| 21 | А***5 | Рукав | |
| 22 | [***] | Гайка М8-6Н.5.019 (S13) ГОСТ 5915-70 | |
| 23 | [***] | Хомут винтовой Н-44 | |
| 24 | А***6 | Прокладка | |
| 25 | А***0 | Труба | |
| 26 | 0***1 | Болт | |
| 27 | [***] | Шайба С16.02.019 ГОСТ 11371-78 | |
| 28 | А***2 | Пластина | |
| 29 | 0***3 | Планка | |
| 30 | [***] | Гайка М16-6Н.5.019 (S24) ГОСТ 5918-73 | |
| 31 | [***] | Шплинт 4x36.019 ГОСТ 397-79 | |
| 32 | А***8 | Рукав | |
| 33 | Д***4 | Стремянка | |
| 34 | [***] | Нагнетатель ПЖД-30-1015231-02 АЛЗ | |
| 35 | [***] | Хомут винтовой Н-36 | |
| 36 | А***1 | Рукав | |
| 37 | Д***5 | Патрубок | |
| 38 | А***2 | Рукав | |
| 39 | А***0 | Котел | |
| 40 | [***] | Гайка М10-6Н.5.019 (S16) ГОСТ 5915-70 | |
| 41 | [***] | Шайба 10.65Г.019 ГОСТ 6402-70 | |
| 42 | [***] | Болт М10-6gх30.58.019 (S16) ГОСТ 7798-70 | |
| 43 | 0***2 | Хомут | |
| 44 | [***] | Хомут винтовой Н-32 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
