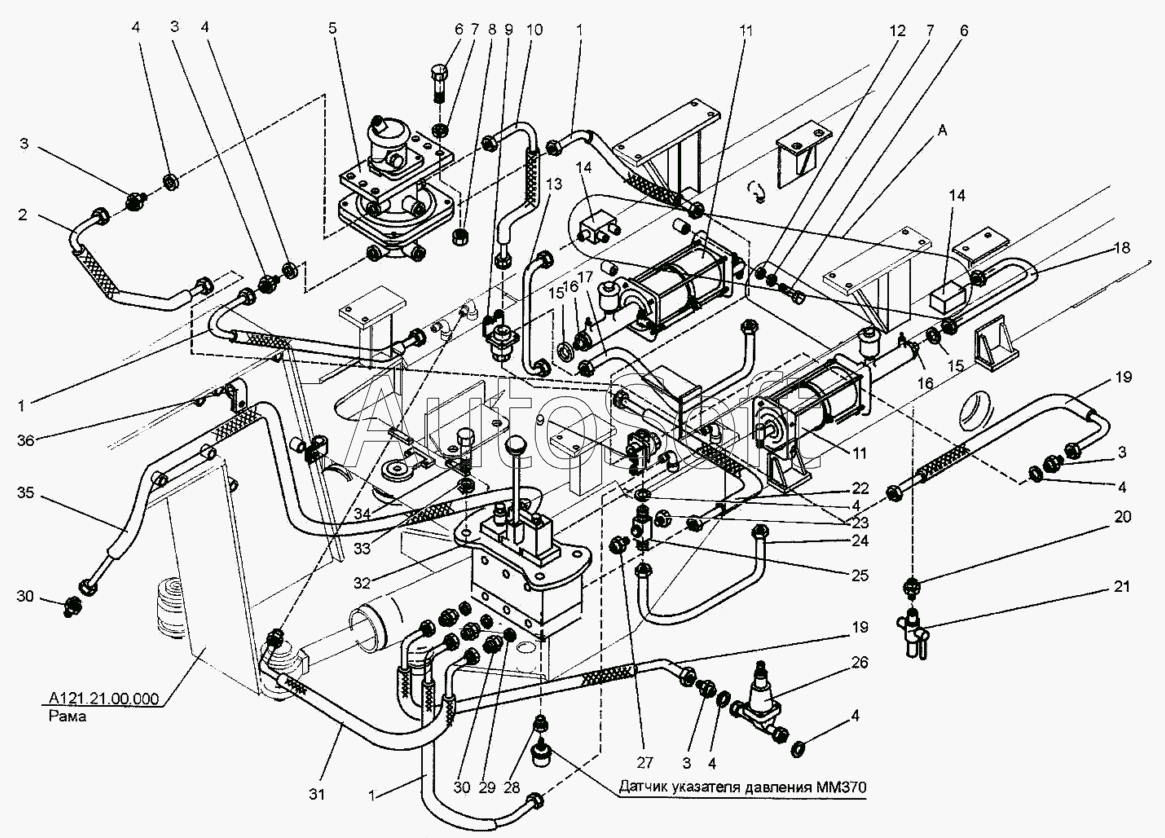

Каталог запасных частей к технике: ЧСДМ А-120 (2003). Пневмосистема автогрейдера (А121.42.00.000)
1
1
1
2
3
3
3
3
4
4
4
4
4
4
5
6
6
7
7
8
9
9
10
11
11
12
13
14
14
15
15
16
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
А121.42.00.000
А121.21.00.000
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А121.21.00.000 | А***0 | Рама | |
| А121.42.00.000 | А***0 | Пневмосистема автогрейдера | |
| 1 | А***0 | Рукав | |
| 2 | А***1 | Рукав | |
| 3 | 0***5 | Штуцер | |
| 4 | 0***1 | Прокладка | |
| 5 | 1***8 | Кран тормозной двухсекционный | |
| 6 | [***] | Болт М10-6gх30.58.019 (S16) ГОСТ 7798-70 | |
| 7 | [***] | Шайба 10.65Г.019 ГОСТ 6402-70 | |
| 8 | [***] | Гайка М10-6Н.5.019 (S16) ГОСТ 5915-70 | |
| 9 | 1***0 | Клапан двухмагистральный | |
| 10 | А***0 | Рукав | |
| 11 | [***] | Усилитель тормоза пневматический 4320-3510011 | |
| 12 | [***] | Шайба С10.02.019 ГОСТ 11371-78 | |
| 13 | А***3 | Трубка | |
| 14 | А***0 | Переходник | |
| 15 | А***3 | Шайба | |
| 16 | А***2 | Штуцер | |
| 17 | А***2 | Трубка | |
| 18 | А***1 | Трубка | |
| 19 | А***1 | Рукав | |
| 20 | Д***2 | Штуцер | |
| 21 | 2***Б | Краник проходной | |
| 22 | А***2 | Рукав | |
| 23 | Д***4 | Пробка коническая | |
| 24 | А***0 | Трубка | |
| 25 | Д***2 | Переходник | |
| 26 | 1***0 | Клапан защитный одинарный | |
| 27 | Д***1 | Штуцер | |
| 28 | Д***1 | Штуцер | |
| 29 | Д***9 | Прокладка | |
| 30 | Д***8 | Ниппель | |
| 31 | А***2 | Рукав | |
| 32 | Д***0 | Пневмораспределитель | |
| 33 | [***] | Шайба 8.65Г.019 ГОСТ 6402-70 | |
| 34 | [***] | Болт М8-6gх20.58.019 (S13) ГОСТ 7798-70 | |
| 35 | А***3 | Рукав | |
| 36 | 0***1 | Хомут |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
