Каталог запасных частей к технике: ЧСДМ А-120 (2003). Пневмосистема автогрейдера (А121.42.00.000)
1
2
3
3
4
5
6
7
8
9
10
11
11
12
12
13
14

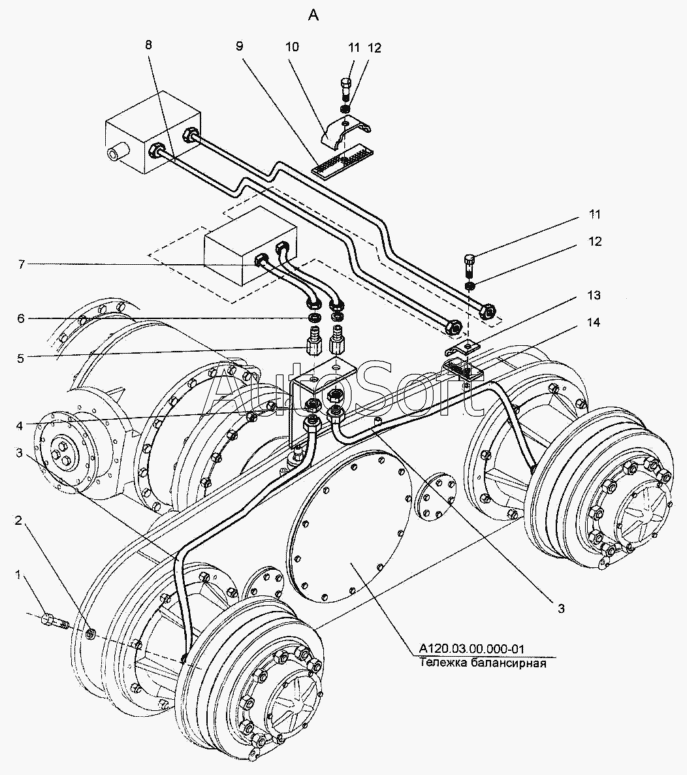

А121.42.00.000
А120.03.00.000-01
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А120.03.00.000-01 | А***1 | Тележка балансирная | |
| А121.42.00.000 | А***0 | Пневмосистема автогрейдера | |
| 1 | 5***2 | Болт соединительный | |
| 2 | 5***3 | Прокладка медная | |
| 3 | А***0 | Трубка | |
| 4 | 0***1 | Гайка | |
| 5 | А***1 | Переходник | |
| 6 | Д***9 | Прокладка | |
| 7 | [***] | Шланг гибкий тормозов 375-3506045-01 | |
| 8 | А***4 | Трубка | |
| 9 | Д***1 | Прокладка | |
| 10 | Д***6 | Скоба | |
| 11 | [***] | Болт М10-6gх20.58.019 (S16) ГОСТ 7798-70 | |
| 12 | [***] | Шайба 10.65Г.019 ГОСТ 6402-70 | |
| 13 | Д***5 | Скоба | |
| 14 | Д***2 | Прокладка |
