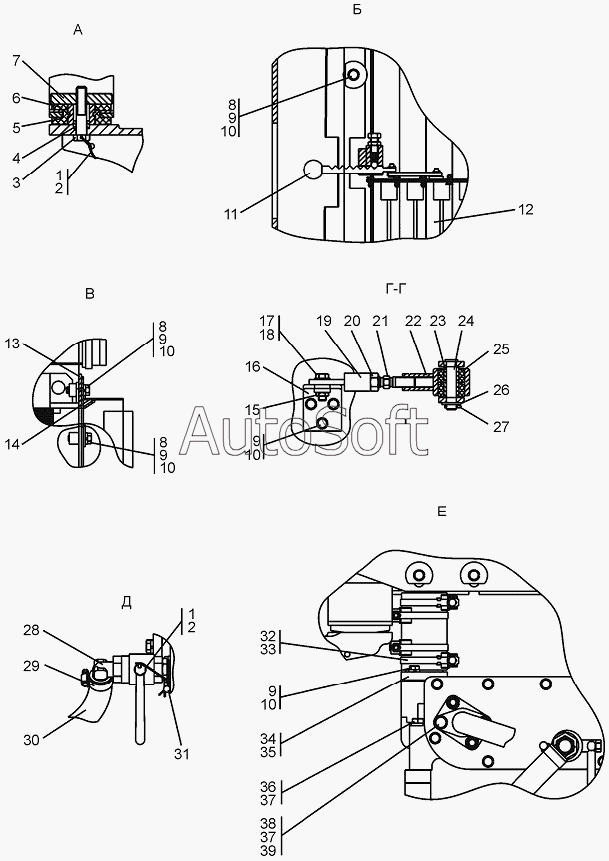

Каталог запасных частей к технике: Промтрактор Т-9.01Я (2007). Система охлаждения
19
19
16
16
13
13
14
14
12
22
22
34
34
32
32
5
21
21
31
6
7
7
4
5
28
18
8
8
8
8
11
23
23
25
35
35
30
30
33
9
9
9
9
9
38
38
17
17
3
3
36
36
15
15
20
24
10
10
10
10
10
37
37
18
18
26
26
27
39
29
1
1
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П***С | Проволока 1,6-0-С | |
| 2 | П***6 | Проволока КС 1,6 | |
| 3 | 2***1 | Болт 3M16x1,5-6gx70 | |
| 3 | 2***0 | Болт 3M16x1,5-6gx70 | |
| 4 | 2***0 | Втулка | |
| 5 | 2***0 | Втулка | |
| 5 | 2***) | Амортизатор | |
| 6 | 2***6 | Амортизатор | |
| 7 | 2***9 | Плита | |
| 7 | 2***0 | Плита | |
| 8 | 4***1 | Шайба | |
| 8 | 4***0 | Шайба | |
| 9 | Б***0 | Болт M10-6gx30 | |
| 10 | Ш***Т | Шайба 10 ОТ | |
| 11 | 4***3 | Рукоятка | |
| 12 | 1***) | Жалюзи | |
| 13 | 0***) | Щит | |
| 13 | 0***) | Щит | |
| 14 | 0***) | Кожух | |
| 14 | 0***) | Кожух | |
| 15 | 3***0 | Гайка М12х1,25-6Н.04.019 ГОСТ 15522-70 | |
| 15 | 3***0 | Гайка М12х1,25-6Н.04.029 ГОСТ 15522-70 | |
| 16 | 0***) | Кронштейн | |
| 16 | 0***) | Кронштейн | |
| 17 | Б***5 | Болт M12x1,25-6gx35 | |
| 17 | Б***5 | Болт M12x1,25-6gx35 | |
| 18 | 2***0 | Угольник концевой | |
| 18 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 18 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 19 | 0***) | Втулка | |
| 19 | 0***) | Втулка | |
| 20 | Г***5 | Гайка М16х1,5 | |
| 21 | 2***7 | Стержень | |
| 21 | 2***0 | Стержень | |
| 22 | 2***) | Втулка | |
| 22 | 2***) | Втулка | |
| 23 | 2***8 | Втулка | |
| 23 | 2***0 | Втулка | |
| 24 | 4***0 | Ось 66-19х75.40Х.2. 28...35Ц9хр ГОСТ 9650-80 | |
| 25 | 4***3 | Втулка | |
| 26 | 3***0 | Шайба 16 ГОСТ 11371-78 | |
| 26 | 3***0 | Шайба 16.0Т.10.0221 ГОСТ 11371-78 | |
| 27 | Ш***0 | Шплинт 4x40 | |
| 28 | 2***2 | Угольник концевой | |
| 29 | Ш***2 | Шланговый хомут DIN 3017-AS30-45/12C7-W2 | |
| 30 | 4***8 | Рукав | |
| 30 | 4***0 | Рукав | |
| 31 | 2***4 | Пломба свинцовая | |
| 32 | 4***) | Хомут | |
| 32 | 4***) | Хомут | |
| 33 | 4***2 | Рукав | |
| 34 | 3***) | Патрубок | |
| 34 | 3***) | Патрубок | |
| 35 | 4***4 | Прокладка | |
| 35 | 4***0 | Прокладка | |
| 36 | 2***8 | Болт М12х1,25-6gх95 | |
| 36 | 2***0 | Болт М12х1,25-6gх95 | |
| 37 | Ш***Т | Шайба 12 ОТ | |
| 38 | 2***5 | Болт M12x1,25-6gx35 | |
| 38 | 2***0 | Болт M12x1,25-6gx35 | |
| 39 | К***М | Кольцо 032-038-36-2ФСИ-80М |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
