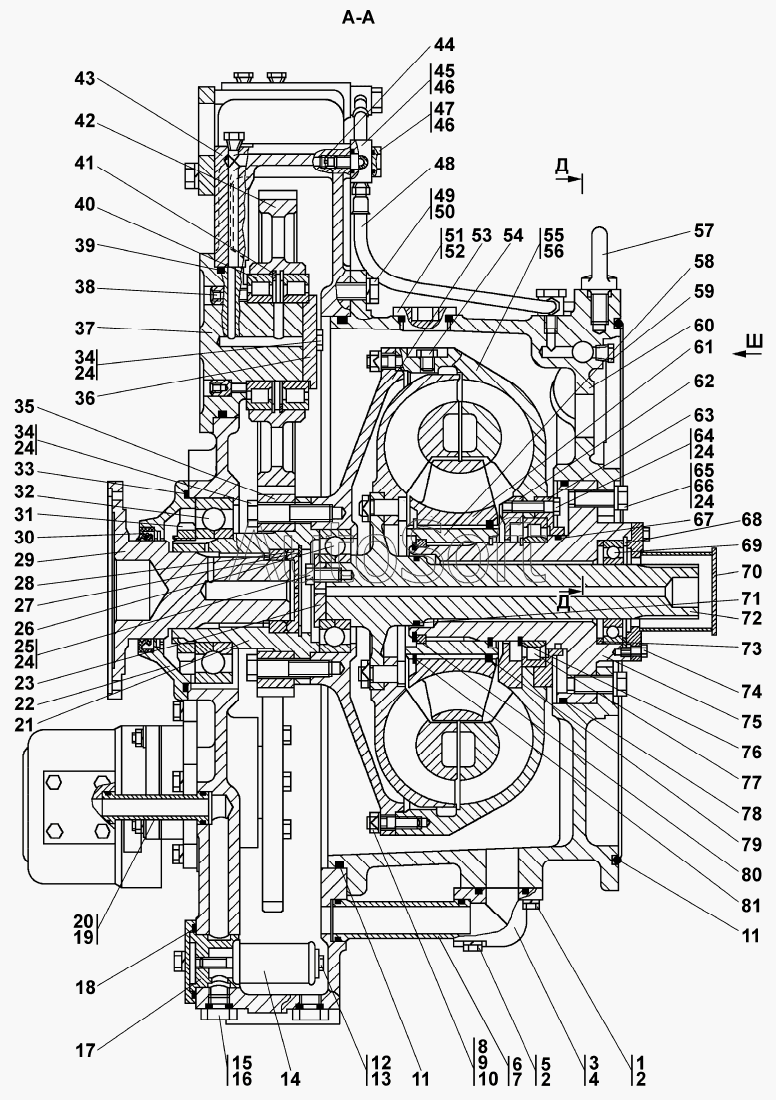

Каталог запасных частей к технике: Промтрактор Т-20.02К (Четра) (2009). Гидротрансформатор с редуктором привода насосов
1
1
2
2
3
4
5
5
6
7
8
8
9
10
11
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
24
24
24
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
39
40
41
42
43
44
44
45
46
46
47
48
48
49
49
50
51
51
52
53
54
55
56
57
57
58
59
60
60
61
62
63
64
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Болт М10-6gх25 | |
| 1 | 2***0 | Болт М10-6gх25 | |
| 2 | Г***0 | Шайба | |
| 3 | 2***6 | Фланец | |
| 4 | Т***0 | Кольцо | |
| 5 | 2***5 | Болт М10-6gх65 | |
| 5 | 2***0 | Болт М10-6gх65 | |
| 6 | 2***8 | Втулка | |
| 7 | Т***0 | Кольцо | |
| 8 | 2***0 | Шпилька М12х(1,75-3п)/(1,25-6g)х25.66.013 ГОСТ 22038-76 | |
| 8 | 2***0 | Шпилька М12х(1,75-3п)/(1,25-6g)х25.66.029 ГОСТ 22038-76 | |
| 9 | 3***1 | Пластина стопорная | |
| 10 | 3***3 | Гайка М12х1,25 | |
| 11 | 4***5 | Кольцо | |
| 12 | 2***7 | Болт М8-6gх115 | |
| 13 | 2***7 | Втулка | |
| 14 | 3***) | Маслозаборник | |
| 15 | 3***5 | Пробка | |
| 15 | 3***0 | Пробка | |
| 16 | Т***0 | Кольцо | |
| 17 | 2***9 | Втулка | |
| 18 | Т***0 | Кольцо | |
| 19 | Т***0 | Кольцо | |
| 20 | 2***8 | Втулка | |
| 21 | 2***) | Ступица | |
| 22 | 2***6 | Крышка | |
| 23 | 2***3 | Крышка | |
| 24 | Г***4 | Проволока | |
| 25 | 2***0 | Болт | |
| 26 | 6***Л | Подшипник 6-176311Л | |
| 27 | 5***6 | Кольцо С80 ГОСТ 13941-86 | |
| 28 | 2***4 | Заглушка | |
| 29 | 2***5 | Фланец | |
| 30 | М***2 | Манжета | |
| 31 | 2***5 | Гайка шлицевая | |
| 32 | 6***Т | Подшипник 6-176220БТ | |
| 33 | Т***0 | Кольцо | |
| 34 | 2***1 | Болт 3М16х1,5-6gх70 | |
| 35 | 2***7 | Шестерня | |
| 36 | 2***1 | Крышка | |
| 37 | 2***7 | Крышка | |
| 38 | 2***2 | Заглушка | |
| 39 | Т***0 | Кольцо | |
| 40 | 4***М | Подшипник ГОСТ 8328-75 | |
| 41 | 5***1 | Кольцо С130 ГОСТ 13941-86 | |
| 42 | 2***8 | Шестерня | |
| 43 | 2***2 | Корпус | |
| 44 | 2***0 | Корпус | |
| 44 | 2***6 | Пробка | |
| 45 | 2***1 | Угольник | |
| 46 | Т***0 | Кольцо | |
| 47 | 2***0 | Болт зажимной | |
| 48 | 2***) | Рукав | |
| 48 | 2***) | Рукав | |
| 49 | 2***5 | Болт М16х1,5-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 49 | 2***0 | Болт М16х1,5-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 50 | Г***0 | Шайба | |
| 51 | 7***0 | Пробка | |
| 51 | 7***0 | Пробка | |
| 52 | Т***0 | Кольцо | |
| 53 | 2***) | Корпус | |
| 54 | 3***2 | Пробка | |
| 55 | 2***0 | Колесо насосное | |
| 56 | 3***5 | Штифт | |
| 57 | 2***0 | Рым-болт М16.019 ГОСТ 4751-73 | |
| 57 | 2***0 | Рым-болт М16.029 ГОСТ 4751-73 | |
| 58 | 2***) | Муфта | |
| 59 | 3***8 | Пробка КГ 1/4" 40х.089 ОСТ 23.1.117-83 | |
| 60 | 2***1 | Корпус | |
| 60 | 2***0 | Корпус | |
| 61 | 2***5 | Колесо реактора | |
| 62 | 2***0 | Коллектор | |
| 63 | 2***1 | Стакан | |
| 64 | 2***2 | Болт 3М10-6gх40 | |
| 64 | 2***0 | Болт | |
| 65 | 2***5 | Болт | |
| 66 | 3***1 | Шайба | |
| 67 | 2***2 | Кольцо уплотнительное | |
| 68 | 5***5 | Кольцо С100 | |
| 69 | 2***А | Подшипник 211А | |
| 70 | 2***) | Крышка | |
| 71 | 2***0 | Кольцо уплотнительное | |
| 72 | 2***) | Колесо турбинное | |
| 73 | 2***8 | Кольцо | |
| 74 | Г***0 | Болт | |
| 75 | 2***) | Ось реактора | |
| 76 | 5***0 | Кольцо | |
| 77 | 6***Л | Подшипник 6-32119Л | |
| 78 | Г***3 | Кольцо | |
| 79 | 2***5 | Кольцо | |
| 80 | 5***9 | Кольцо С85 | |
| 81 | 5***0 | Кольцо С130 ГОСТ 13940-86 |
