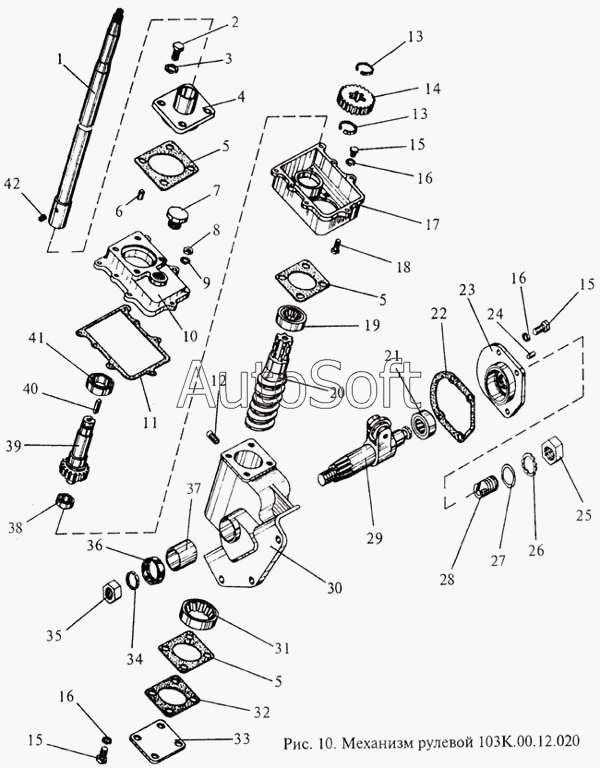

Каталог запасных частей к технике: МЗИК ЭП-103КО. Механизм рулевой
1
2
3
4
5
5
5
6
7
8
9
10
11
12
13
13
14
15
15
15
16
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Вал | |
| 2 | Б***} | Болт М10-8gх20.46.06 {ГОСТ 7796-70} | |
| 3 | Ш***} | Шайба 10 65Г 06 {ГОСТ 6402-70} | |
| 4 | 5***2 | Крышка верхняя | |
| 5 | 1***8 | Прокладка | |
| 6 | Ш***} | Штифт 1-6-14 Хим.Окс {ОСТ1.35000-78} | |
| 7 | З***} | Заглушка предохранительная 3-0 {ОСТ1.10473-72} | |
| 8 | Г***} | Гайка М6-6Н.5.06 {ГОСТ 5915-70} | |
| 9 | Ш***} | Шайба 6 65Г 06 {ГОСТ 6402-70} | |
| 10 | 1***4 | Крышка | |
| 11 | 1***5 | Прокладка | |
| 12 | 2***П | Пробка КГ1/2" | |
| 13 | К***} | Кольцо В24 Хим.Фос.прм {ГОСТ 13940-86} | |
| 14 | 1***3 | Колесо зубчатое | |
| 15 | 2***8 | Болт М10х20 | |
| 16 | 2***2 | Шайба 10 ОТ 65Г 06 ОСТ 37.001.115-75 | |
| 17 | 1***3 | Корпус | |
| 18 | Б***} | Болт М6-8gх20.46.06 {ГОСТ 7798-70} | |
| 19 | 5***1 | Подшипник | |
| 20 | 1***0 | Вал с червяком | |
| 21 | 5***2 | Подшипник | |
| 22 | 1***2 | Прокладка | |
| 23 | 5***3 | Крышка боковая картера | |
| 24 | 2***П | Штифт 5С3х8 | |
| 25 | 5***7 | Гайка | |
| 26 | 5***2 | Стопорная шайба | |
| 27 | 1***4 | Прокладка | |
| 28 | 5***Б | Винт регулировочный | |
| 29 | 5***0 | Вал сошки с роликом | |
| 30 | 5***5 | Картер | |
| 31 | 5***5 | Подшипник | |
| 32 | 1***2 | Прокладка | |
| 33 | 1***0 | Крышка | |
| 34 | 2***2 | Шайба 24 | |
| 35 | 2***8 | Гайка М24х1,5 | |
| 36 | 5***2 | Манжета вала сошки | |
| 37 | 5***6 | Втулка вала сошки | |
| 38 | П***} | Подшипник 104 {ГОСТ 8338-75} | |
| 39 | 1***1 | Вал-шестерня | |
| 40 | Ш***} | Шпонка 2-4х4х25 {ГОСТ 23360-78} | |
| 41 | П***} | Подшипник 305 {ГОСТ 8338-75} | |
| 42 | В***} | Винт ВМ5-6ех8.22Н.019 {ГОСТ 1477-93} |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
