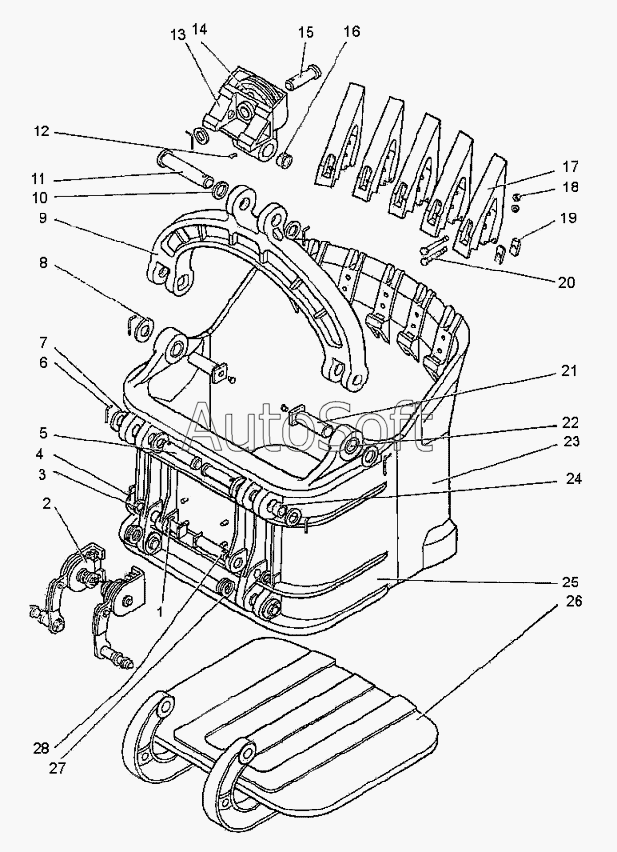

Каталог запасных частей к технике: УЗТМ ЭКГ-5А (2009). Ковш
14
28
27
26
25
24
23
22
21
20
19
18
17
17
16
15
1
13
12
11
10
9
8
7
6
5
4
1085.02.01СБ
13
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1085.02.01СБ | 1***Б | Корпус ковша | |
| 1 | 1***7 | Упор | |
| 2 | 1***Б | Механизм торможения днища ковша | |
| 3 | 1***4 | Шайба | |
| 4 | 1***5 | Штифт | |
| 5 | 1***3 | Палец | |
| 6 | 1***8 | Штифт | |
| 7 | Ш***2 | Шайба 00.02 | |
| 8 | Ш***2 | Шайба 100.02 | |
| 9 | 1***6 | Коромысло ковша | |
| 10 | 1***0 | Шайба | |
| 11 | 1***1 | Палец | |
| 12 | М***8 | Масленка МВ3/8 | |
| 13 | 1***Б | Обойма с блоком | |
| 13 | 1***2 | Обойма уравнительного блока | |
| 14 | 1***1 | Блок уравнительный | |
| 15 | 1***3 | Валик | |
| 16 | 1***4 | Втулка | |
| 17 | 1***Б | Зуб ковша с наплавкой | |
| 17 | З***а | Зуб ковша | |
| 18 | 1***Б | Гайка М30.4 | |
| 19 | 1***9 | Прокладка | |
| 20 | Б***8 | Болт 30х260.58 | |
| 21 | 1***2 | Палец | |
| 22 | 1***8 | Втулка | |
| 23 | 1***Б | Стенка ковша передняя с наплавкой | |
| 24 | 1***7 | Втулка | |
| 25 | 1***6 | Стенка ковша задняя | |
| 26 | 1***Б | Днище ковша | |
| 27 | Ш***2 | Шайба 70.02 | |
| 28 | 1***1 | Палец |
