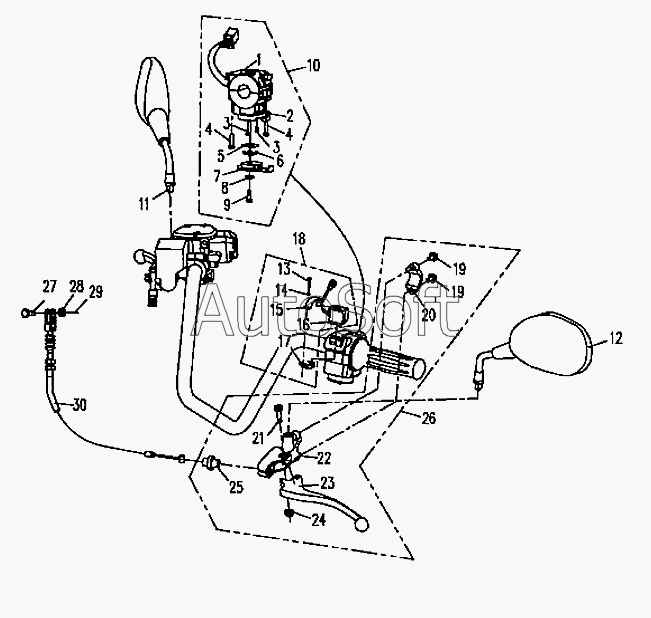

Каталог запасных частей к технике: CF Moto ATV-CF500-A (2008). Руль
16
30
29
28
27
26
25
24
23
22
21
20
19
19
18
17
1
15
14
13
12
11
10
9
8
7
6
5
4
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Левый переключатель на руле | |
| 2 | 9***1 | Посадочное место насоса | |
| 3 | [***] | Винт М3х6 GB818 | |
| 4 | [***] | Винт М5х20 GB818 | |
| 5 | 9***2 | Шайба | |
| 6 | 9***3 | Язычок | |
| 7 | 9***4 | Рычаг насоса | |
| 8 | [***] | Шайба 6 GB97.1 | |
| 9 | [***] | Винт М5х15 GB818 | |
| 10 | 9***0 | Левый переключатель на руле | |
| 11 | 5***0 | Правое зеркало заднего вида | |
| 12 | 5***0 | Левое зеркало заднего вида | |
| 13 | [***] | Винт М3х12 GB818 | |
| 14 | [***] | Пружинная шайба GB93 3 | |
| 15 | 9***1 | Верхний кронштейн пускового выключателя | |
| 16 | 9***2 | Корпус пускового выключателя | |
| 17 | 9***3 | Нижний кронштейн пускового выключателя | |
| 18 | 9***0 | Пусковой выключатель | |
| 19 | [***] | Болт М6х22 GB5787 | |
| 20 | 9***1 | Задняя скоба рычага тормоза | |
| 21 | 9***2 | Установочный болт рычага тормоза | |
| 22 | 9***3 | Передняя скоба рычага тормоза | |
| 23 | 9***4 | Рычаг тормоза | |
| 24 | [***] | Гайка М6 GB6187 | |
| 25 | 9***5 | Воротник гайки | |
| 26 | 9***0 | Рычаг блокировки тормоза | |
| 27 | [***] | Штифт 6х20 GB882 | |
| 28 | [***] | Шайба 6 GB97.1 | |
| 29 | [***] | Шплинт 1,6х20 GB91 | |
| 30 | 9***0 | Тросик блокировки тормоза |
