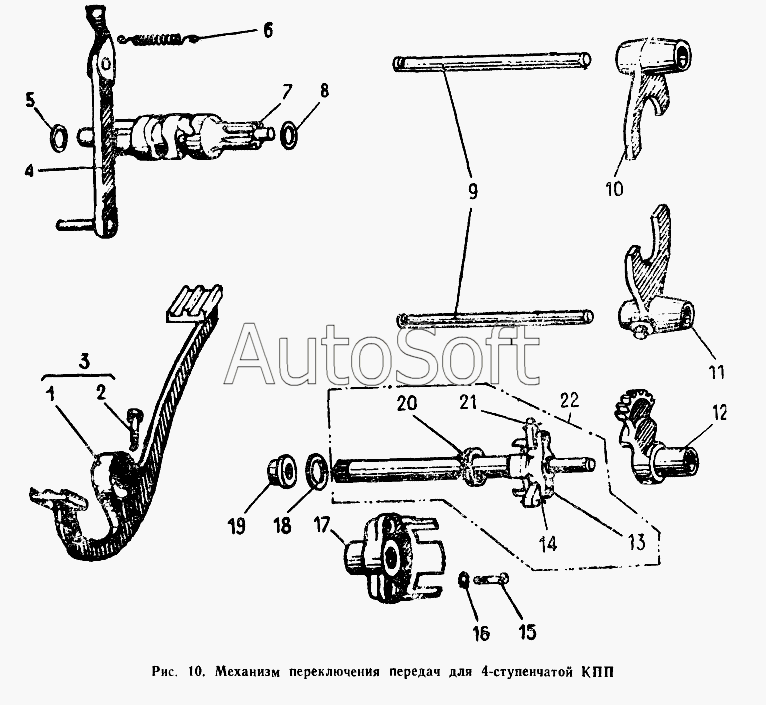

Каталог запасных частей к технике: ИЖМОТО ИЖ-7.107 "Планета-5" (2002). Механизм переключения передач для 4-х ступенчатой КПП
10
22
22
21
20
19
18
17
16
15
15
14
13
12
11
1
9
8
7
6
6
5
5
4
3
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | И***1 | Рычаг переключения | |
| 1 | И***Т | Рычаг переключения | |
| 2 | И***8 | Болт М8х1-6gх20 | |
| 2 | И***Т | Болт М8х1-6gх20 | |
| 3 | И***0 | Рычаг переключения в сборе | |
| 3 | И***Т | Рычаг переключения в сборе | |
| 4 | И***2 | Фиксатор в сборе | |
| 5 | И***9 | Шайба | |
| 5 | И***1 | Шайба | |
| 6 | И***6 | Пружина | |
| 6 | И***Т | Пружина | |
| 7 | И***8 | Валик | |
| 8 | И***3 | Шайба | |
| 9 | И***2 | Валик | |
| 10 | И***2 | Вилка II и IV передач | |
| 11 | И***3 | Вилка I и III передач | |
| 12 | И***1 | Сектор | |
| 13 | И***3 | Ось собачки | |
| 14 | И***4 | Пружина | |
| 15 | И***7 | Винт М6-6gх22 | |
| 15 | И***Т | Винт В1М6-6gх22 | |
| 16 | 2***2 | Шайба 6 | |
| 17 | И***1 | Упор механизма переключения | |
| 18 | И***1 | Кольцо уплотнительное (d=13,7, D=17,7, B=2) | |
| 19 | И***1 | Кольцо | |
| 20 | И***6 | Пружина | |
| 21 | И***2 | Собачка механизма переключения | |
| 22 | И***3 | Механизм переключения передач | |
| 22 | И***Т | Механизм переключения передач |
