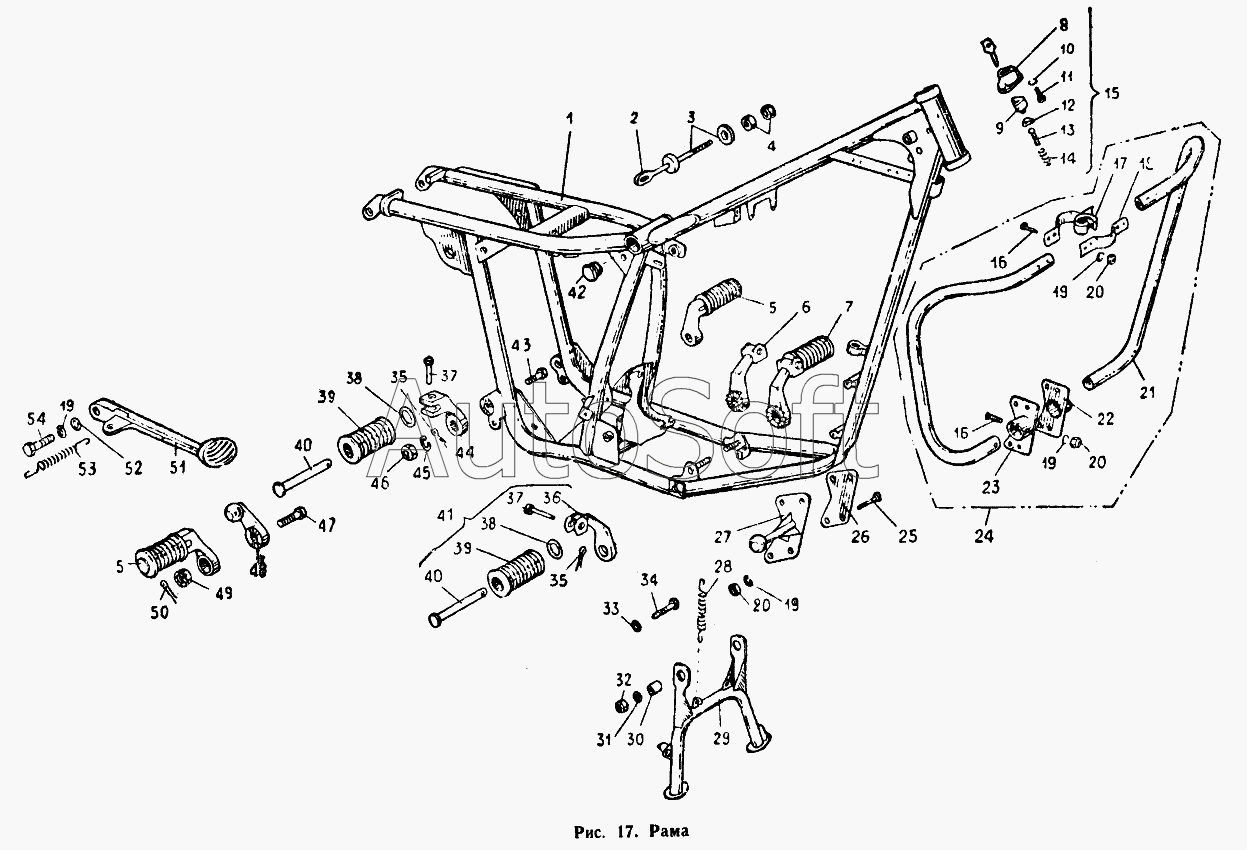

Каталог запасных частей к технике: ИЖМОТО ИЖ-7.107 "Планета-5" (2002). Рама
41
27
28
29
29
30
31
32
33
34
35
35
36
37
37
38
38
39
39
40
40
26
41
42
43
44
45
46
47
48
49
50
51
52
53
54
54
12
1
1
1
2
3
4
5
5
5
5
6
7
7
8
9
10
11
1
13
14
15
16
16
17
18
19
19
19
19
20
20
20
21
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | И***0 | Рама | |
| 1 | И***Т | Рама | |
| 1 | И***3 | Рама в сборе | |
| 1 | И***Т | Рама в сборе | |
| 2 | Б***5 | Болт М12-1,25-8gх181,5 | |
| 3 | Б***1 | Шайба | |
| 4 | [***] | Гайка М12х1,25-6Н | |
| 5 | И***8 | Подножка пассажира правая | |
| 5 | И***9 | Подножка пассажира левая | |
| 6 | И***1 | Кронштейн подножки водителя левый | |
| 7 | И***7 | Подножка водителя левая | |
| 7 | И***Т | Подножка водителя левая | |
| 8 | И***1 | Корпус | |
| 9 | И***Б | Замок в сборе | |
| 10 | 2***9 | Шайба 6 | |
| 11 | И***8 | Болт М6-6gх13 | |
| 12 | И***5 | Планка | |
| 13 | И***4 | Штырь | |
| 14 | И***6 | Пружина | |
| 15 | И***5 | Замок | |
| 16 | 2***9 | Болт М8-6gх50 | |
| 17 | И***2 | Прокладка | |
| 18 | И***1 | Кронштейн | |
| 19 | 2***9 | Шайба 8 | |
| 20 | 2***9 | Гайка М8-6Н | |
| 21 | 7***2 | Дуга правая | |
| 21 | 7***3 | Дуга левая | |
| 22 | И***6 | Кронштейн левый | |
| 23 | И***5 | Кронштейн правый | |
| 24 | 7***0 | Дуги безопасности (комплект) | |
| 25 | И***1 | Болт М8-6gх77 | |
| 26 | И***4 | Кронштейн крепления мотора | |
| 26 | И***Т | Кронштейн крепления мотора | |
| 27 | Б***0 | Кронштейн передний в сборе | |
| 28 | И***5 | Пружина подставки | |
| 29 | И***1 | Подставка центральная | |
| 29 | И***Т | Подставка центральная | |
| 30 | И***7 | Втулка распорная | |
| 31 | 2***9 | Шайба 12 | |
| 32 | 2***9 | Гайка М12-6Н | |
| 33 | И***4 | Шайба 12 | |
| 34 | И***2 | Болт М12-6gх75 | |
| 35 | 2***9 | Шплинт 2х12 | |
| 36 | И***0 | Кронштейн подножки водителя правый | |
| 37 | И***9 | Ось | |
| 38 | И***8 | Шайба | |
| 39 | И***0 | Валик (d=21, D=40, B=95) | |
| 40 | И***1 | Труба в сборе | |
| 41 | И***6 | Подножка водителя правая | |
| 41 | И***Т | Подножка водителя правая | |
| 42 | И***8 | Заглушка | |
| 43 | И***7 | Болт М14х1,5-6gх38 | |
| 44 | И***2 | Кронштейн | |
| 45 | И***4 | Шайба 14 | |
| 46 | [***] | Гайка М14х1,5-6Н | |
| 47 | И***5 | Болт М14х1,5-6gх48 | |
| 48 | Б***1 | Рычаг шаровой | |
| 49 | 2***9 | Гайка 14х1,5-6Н | |
| 50 | И***1 | Шплинт 3,2х28 | |
| 51 | 7***0 | Упор боковой | |
| 52 | 2***9 | Шайба 8 | |
| 53 | И***3 | Пружина бокового упора | |
| 54 | И***8 | Болт М8х1-6gх20 | |
| 54 | И***Т | Болт М8х1-6gх20 |
