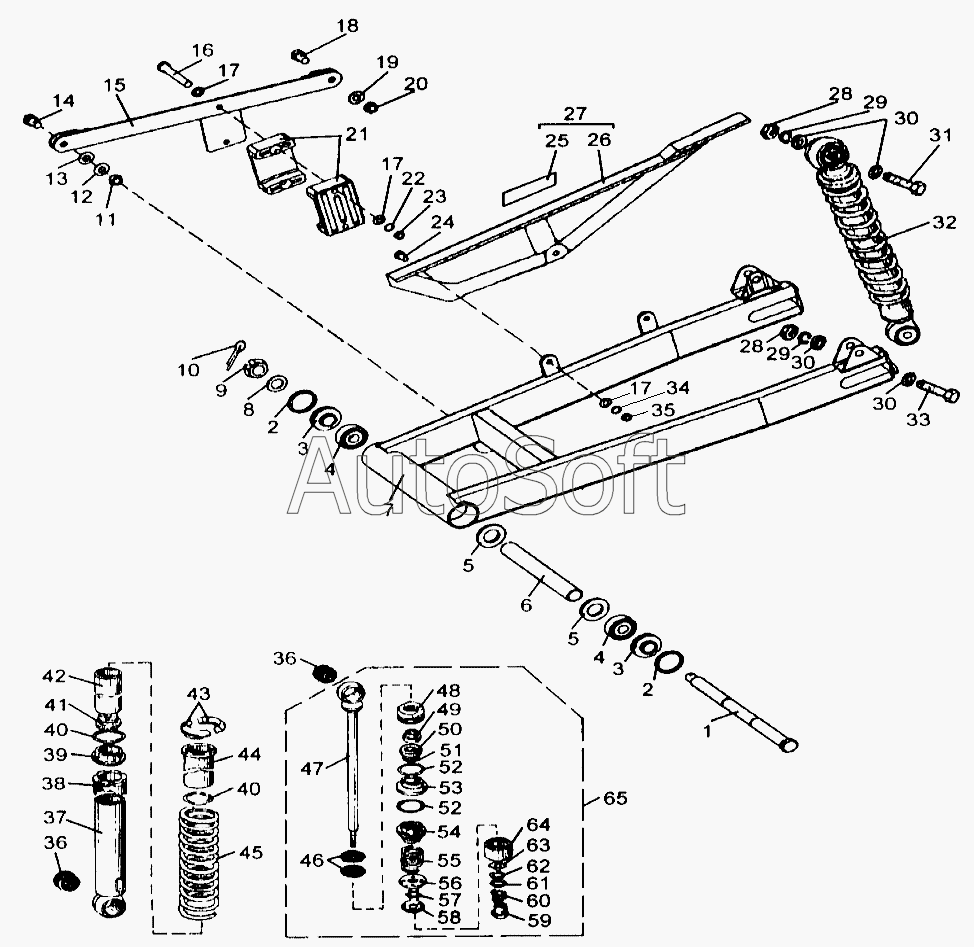

Каталог запасных частей к технике: ИЖМОТО ИЖ-6.113-05 "Юнкер" (2002). Подвеска заднего колеса
41
49
48
47
46
45
44
43
42
50
40
40
39
38
37
36
36
35
34
33
51
52
52
53
54
55
56
57
58
59
60
61
62
63
64
65
17
17
17
2
2
3
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
1
18
19
20
21
22
23
24
25
26
27
28
28
29
29
30
30
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Ось маятника | |
| 2 | И***5 | Кольцо уплотнительное (d=22, D=28,4, B=3,2) | |
| 3 | И***0 | Втулка | |
| 4 | 0***2 | Подшипник ГОСТ28428-90 | |
| 5 | 6***0 | Перегородка | |
| 6 | 6***0 | Втулка распорная | |
| 7 | 6***0 | Вилка маятниковая | |
| 8 | И***4 | Шайба 12 | |
| 9 | И***9 | Гайка М12х1,25-6Н | |
| 10 | И***3 | Шплинт (d=3,2, l=20) | |
| 11 | [***] | Гайка М8х1-6Н | |
| 12 | [***] | Шайба 8 | |
| 13 | И***7 | Шайба 8 | |
| 14 | И***8 | Болт М8х1-6gх22 | |
| 15 | 6***0 | Тяга с пластиной | |
| 16 | И***6 | Винт М6х58 | |
| 17 | И***1 | Шайба плоская (d=6,4, D=12, t=1,6) | |
| 18 | И***9 | Болт М8-6gх24 | |
| 19 | И***6 | Шайба 8Т | |
| 20 | И***3 | Гайка М8-6Н | |
| 21 | 6***0 | Обойма | |
| 22 | И***3 | Шайба 6 | |
| 23 | И***1 | Гайка М6-6Н | |
| 24 | И***2 | Болт с шестигранной головкой (d=М6, S=10, l=16) | |
| 25 | 6***0 | Наклейка | |
| 26 | 6***0 | Кожух цепи | |
| 27 | 6***0 | Кожух цепи с наклейкой | |
| 28 | И***5 | Гайка М10-6Н | |
| 29 | 2***9 | Шайба 10 | |
| 30 | И***9 | Шайба плоская (d=10,5, D=18, t=2) | |
| 31 | И***6 | Болт с шестигранной головкой (d=М10, S=14, l=45) | |
| 32 | 6***0 | Амортизатор | |
| 33 | И***3 | Болт М10-6gх40 | |
| 34 | [***] | Шайба 6 | |
| 35 | [***] | Гайка М6-6Н | |
| 36 | И***2 | Сайлентблок | |
| 37 | И***2 | Корпус подвески | |
| 38 | И***1 | Регулятор | |
| 39 | И***3 | Втулка | |
| 40 | И***5 | Шайба | |
| 41 | И***6 | Нижний клапан | |
| 42 | И***6 | Цилиндр амортизатора | |
| 43 | И***2 | Полукольцо стопорное | |
| 44 | И***2 | Стакан | |
| 45 | И***1 | Пружина | |
| 46 | И***0 | Буфер | |
| 47 | И***1 | Шток с наконечником | |
| 48 | И***2 | Корпус сальника | |
| 49 | И***1 | Вкладыш | |
| 50 | И***1 | Сальник (d=9,2, D=24, B=12,7) | |
| 51 | И***8 | Пружина сальника | |
| 52 | И***1 | Кольцо уплотнительное (d=24, D=31, B=3,5) | |
| 53 | И***3 | Втулка распорная | |
| 54 | И***1 | Втулка штока | |
| 55 | И***0 | Пружина отбоя | |
| 56 | И***6 | Ограничитель клапана | |
| 57 | И***6 | Пружина клапана | |
| 58 | И***7 | Клапан | |
| 59 | И***2 | Гайка штока М6-6Н | |
| 60 | И***3 | Пружина | |
| 61 | И***2 | Тарелка клапана | |
| 62 | И***0 | Клапан | |
| 63 | И***9 | Диск дроссельный | |
| 64 | И***1 | Поршень | |
| 65 | И***1 | Шток в сборе |
