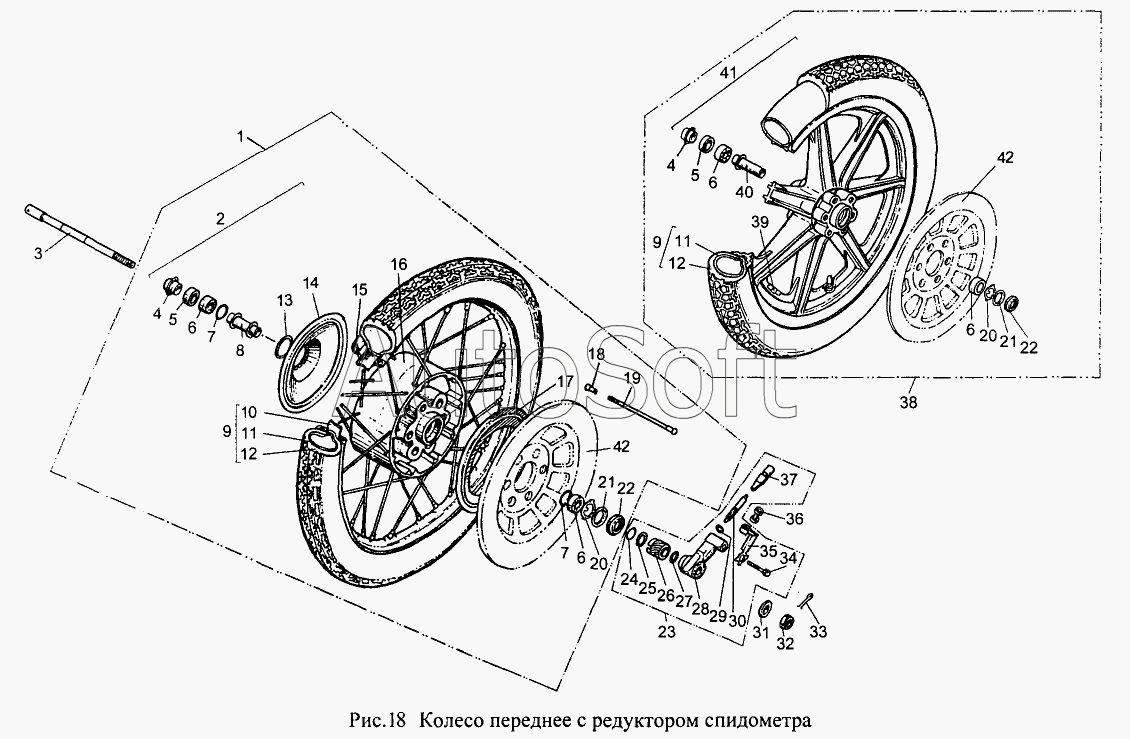

Каталог запасных частей к технике: ИЖМОТО ИЖ-6.113-05 "Юнкер" (2002). Колесо переднее с редуктором спидометра
33
23
24
25
26
27
28
29
30
31
32
22
22
34
35
36
37
38
39
39
40
41
42
42
12
12
2
3
4
4
5
5
6
6
6
6
7
7
8
9
9
10
11
11
1
13
14
15
16
17
18
19
20
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Колесо переднее спицованное с шиной | |
| 2 | 6***0 | Колесо переднее спицованное | |
| 3 | 6***0 | Ось переднего колеса | |
| 4 | 7***0 | Втулка | |
| 5 | 7***0 | Манжета | |
| 6 | 6***3 | Подшипник | |
| 7 | А***7 | Кольцо ГОСТ13943-86 | |
| 8 | 7***0 | Втулка распорная | |
| 9 | 3***9 | Шина, модель С-76 | |
| 10 | 1***м | Ободная лента | |
| 11 | 3***9 | Шина, модель С-76 | |
| 12 | 3***9 | Шина, модель С-76 | |
| 13 | 7***9 | Кольцо стопорное | |
| 14 | 7***5 | Крышка декоративная | |
| 15 | И***5 | Обод | |
| 16 | 7***2 | Ступица переднего колеса | |
| 17 | 7***7 | Крышка декоративная | |
| 18 | И***4 | Ниппель | |
| 19 | 6***0 | Спица | |
| 20 | 7***4 | Муфта редуктора спидометра | |
| 21 | 7***6 | Держатель муфты | |
| 22 | 7***0 | Манжета | |
| 23 | 6***0 | Редуктор спидометра | |
| 24 | 7***2 | Кольцо стопорное | |
| 25 | 7***8 | Шайба | |
| 26 | 7***4 | Шестерня ведущая | |
| 27 | 7***6 | Шайба | |
| 28 | 7***0 | Корпус | |
| 29 | 7***8 | Шайба | |
| 30 | 7***2 | Шестерня ведомая | |
| 31 | И***6 | Шайба 14 | |
| 32 | И***0 | Гайка М14х1,5-6Н | |
| 33 | И***4 | Шплинт (d=3,2, l=28) | |
| 34 | 7***1 | Болт М8х1-6gх24,5 | |
| 35 | 7***1 | Фиксатор | |
| 36 | 7***3 | Держатель тормозного шланга | |
| 37 | И***1 | Втулка редуктора | |
| 38 | 7***0 | Колесо с шиной | |
| 39 | 7***0 | Грузик балансировочный | |
| 39 | 7***0 | Грузик балансировочный | |
| 40 | 7***0 | Втулка распорная | |
| 41 | 7***0 | Колесо переднее | |
| 42 | 7***2 | Диск тормозной |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
