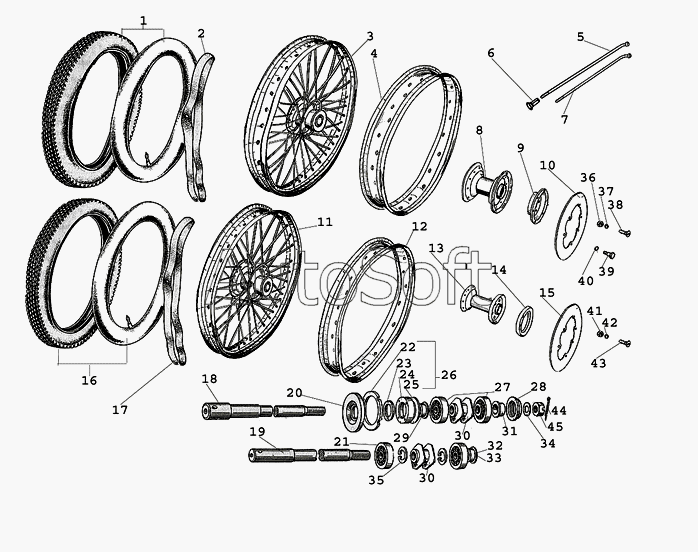

Каталог запасных частей к технике: ИМЗ-8.1238 "Волк" (2005). Колесо, передний тормоз
32
23
24
25
26
27
28
29
30
30
30
30
31
22
33
34
38
39
40
41
42
44
45
12
2
3
4
5
6
7
8
9
10
11
1
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***" | Мотошина | |
| 2 | I***3 | Ободная лента | |
| 3 | I***1 | Колесо в сборе с подшипниками | |
| 4 | I***7 | Обод колеса | |
| 5 | I***0 | Спица | |
| 6 | I***5 | Ниппель СПМ5 | |
| 7 | I***9 | Спица | |
| 8 | I***0 | Ступица с тормозным барабаном | |
| 9 | I***3 | Основание диска | |
| 10 | I***4 | Диск тормозной | |
| 11 | I***2 | Колесо в сборе с подшипниками | |
| 12 | I***0 | Обод колеса | |
| 13 | I***0 | Ступица с тормозным барабаном | |
| 14 | I***2 | Втулка промежуточная | |
| 15 | I***0 | Диск тормозной | |
| 16 | 9***" | Мотошина | |
| 17 | 6***0 | Ободная лента | |
| 18 | I***1 | Ось заднего колеса | |
| 19 | I***7 | Ось переднего колеса | |
| 20 | 6***1 | Защитный колпак ступицы колеса | |
| 21 | 1***4 | Подшипник | |
| 22 | 6***5 | Гайка специальная | |
| 23 | 6***0 | Уплотнение резиновое в сборе | |
| 24 | I***3 | Гайка | |
| 25 | I***1 | Шайба гайки | |
| 26 | I***3 | Гайка в сборе | |
| 27 | 7***А | Роликовый подшипник | |
| 28 | 6***1 | Шайба упорная | |
| 29 | 6***4 | Втулка распорная левая | |
| 30 | I***0 | Втулка промежуточная с шайбой | |
| 30 | I***0 | Втулка промежуточная с шайбой | |
| 31 | 6***3 | Втулка распорная правая | |
| 32 | I***3 | Втулка распорная | |
| 33 | I***0 | Втулка распорная | |
| 34 | 2***7 | Шайба 14 | |
| 38 | 2***7 | Винт М6-6gх25 | |
| 39 | 3***7 | Болт М8-6gх17 | |
| 40 | 2***7 | Шайба 8Л | |
| 41 | 2***7 | Гайка М6 | |
| 42 | 2***7 | Шайба 6Л | |
| 44 | 2***7 | Шплинт 3,2х32 | |
| 45 | 2***7 | Гайка М14х1,5 |
