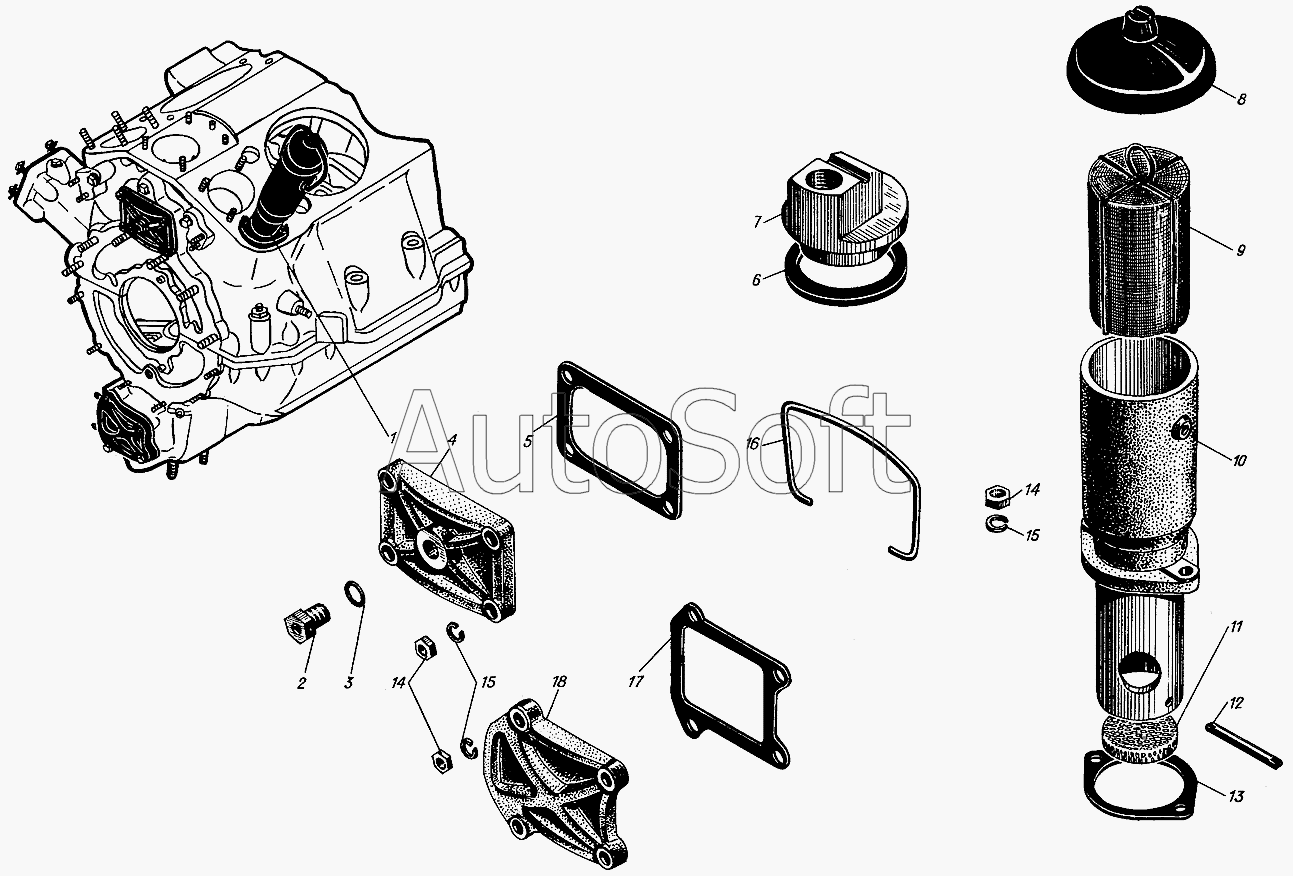

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1 (2009). Суфлер и крышки люков
9
18
17
16
15
15
14
14
13
12
11
10
1
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | с***5 | Суфлер в сборе | |
| 1 | с***6 | Суфлер в сборе | |
| 2 | 3***1 | Заглушка | |
| 3 | 3***6 | Кольцо уплотнительное 12х16 | |
| 4 | 3***3 | Крышка люка | |
| 5 | 3***1 | Прокладка | |
| 6 | 3***3 | Прокладка | |
| 7 | 5***6 | Крышка суфлера | |
| 8 | 5***А | Крышка суфлера | |
| 9 | с***5 | Фильтр | |
| 10 | 3***9 | Корпус суфлера | |
| 11 | 3***4 | Донышко | |
| 12 | 3***7 | Стержень | |
| 13 | 3***7 | Прокладка | |
| 14 | 3***6 | Гайка М6 | |
| 15 | 3***3 | Шайба пружинная 6Т | |
| 16 | 5***6 | Замок | |
| 17 | 3***7 | Прокладка | |
| 18 | 3***1 | Крышка люка |
