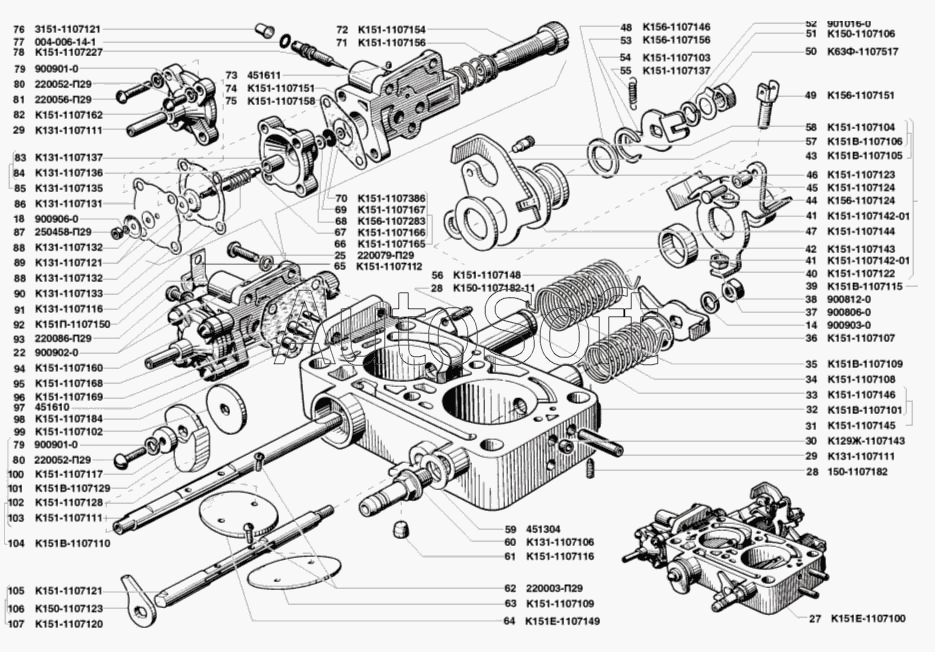

Каталог запасных частей к технике: УМЗ-421 (2002). Карбюратор К151Е
82
101
100
99
98
97
96
95
94
84
83
102
81
80
80
79
79
78
77
76
75
74
73
72
93
92
26
85
86
18
87
88
88
89
90
91
71
22
14
34
64
107
106
105
104
103
38
48
47
46
45
44
43
42
41
41
40
39
49
37
36
35
33
32
31
30
29
29
28
28
59
70
69
68
67
66
65
63
62
61
60
27
58
57
56
55
54
53
52
51
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 14 | 9***0 | Шайба 6 пружинная | |
| 18 | 9***0 | Шайба 3 пружинная | |
| 22 | 9***0 | Шайба 5 пружинная | |
| 26 | 2***9 | Винт М5х14 | |
| 27 | К***0 | Корпус смесительных камер в сборе | |
| 28 | К***2 | Винт | |
| 29 | К***1 | Трубка | |
| 30 | К***3 | Заглушка | |
| 31 | К***5 | Корпус смесительных камер с втулкой в сборе | |
| 32 | К***1 | Корпус смесительных камер | |
| 33 | К***6 | Втулка | |
| 34 | К***8 | Пружина | |
| 35 | К***9 | Пружина | |
| 36 | К***7 | Рычаг | |
| 37 | 9***0 | Гайка М6х0,75 | |
| 38 | 9***0 | Гайка М6 | |
| 39 | К***5 | Привод в сборе | |
| 40 | К***2 | Рычаг | |
| 41 | К***1 | Втулка | |
| 42 | К***3 | Шайба | |
| 43 | К***5 | Рычаг с поводком в сборе | |
| 44 | К***4 | Ось ролика | |
| 45 | К***4 | Ролик | |
| 46 | К***3 | Втулка | |
| 47 | К***4 | Шайба | |
| 48 | К***6 | Шайба | |
| 49 | К***1 | Винт | |
| 50 | К***7 | Гайка М8х1 | |
| 51 | К***6 | Шайба специальная | |
| 52 | 9***0 | Шайба 8,2х1 | |
| 53 | К***6 | Кольцо | |
| 54 | К***3 | Рычаг | |
| 55 | К***7 | Пружина | |
| 56 | К***1 | Втулка | |
| 57 | К***6 | Рычаг | |
| 58 | К***4 | Поводок | |
| 59 | 4***4 | Прокладка | |
| 60 | К***6 | Штуцер | |
| 61 | К***6 | Заглушка | |
| 62 | 2***9 | Винт М3х8 | |
| 63 | К***9 | Заслонка дроссельная | |
| 64 | К***9 | Заслонка дроссельная | |
| 65 | К***2 | Скоба | |
| 66 | К***5 | Шток в сборе | |
| 67 | К***6 | Шток клапана | |
| 68 | К***3 | Шайба | |
| 69 | К***7 | Шайба | |
| 70 | К***6 | Шайба | |
| 71 | К***6 | Пружина | |
| 72 | К***4 | Винт | |
| 73 | 4***1 | Заглушка | |
| 74 | К***1 | Корпус экономайзера | |
| 75 | К***8 | Прокладка | |
| 76 | 3***1 | Втулка ограничительная винта | |
| 77 | 0***1 | Кольцо | |
| 78 | К***7 | Винт | |
| 79 | 9***0 | Шайба 4 пружинная | |
| 80 | 2***9 | Винт М4х12 | |
| 81 | 2***9 | Винт М4х20 | |
| 82 | К***2 | Крышка | |
| 83 | К***7 | Корпус клапана | |
| 84 | К***6 | Втулка | |
| 85 | К***5 | Корпус клапана в сборе | |
| 86 | К***1 | Диафрагма | |
| 87 | 2***9 | Гайка М3 | |
| 88 | К***2 | Шайба | |
| 89 | К***1 | Прокладка | |
| 90 | К***3 | Прокладка | |
| 91 | К***6 | Пружина | |
| 92 | К***0 | Экономайзер в сборе | |
| 93 | 2***9 | Винт М5х28 | |
| 94 | К***0 | Клапан экономайзера в сборе | |
| 95 | К***8 | Вытеснитель | |
| 96 | К***9 | Вытеснитель | |
| 97 | 4***0 | Заглушка | |
| 98 | К***4 | Прокладка | |
| 99 | К***2 | Шайба | |
| 100 | К***7 | Втулка | |
| 101 | К***9 | Кулачок с арматурой | |
| 102 | К***8 | Арматура | |
| 103 | К***1 | Валик | |
| 104 | К***0 | Валик в сборе | |
| 105 | К***1 | Валик | |
| 106 | К***3 | Рычаг | |
| 107 | К***0 | Валик с рычагом |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
